AVVERTENZA
PERICOLO DI SCOSSA ELETTRICA: Spegnere sempre l’alimentazione
e scollegare il cavo o posizionare l’interruttore principale di linea su
Off prima di eseguire la manutenzione del sistema o di sostituire i
consumabili. Negli Stati Uniti, utilizzare una procedura di blocco di
sicurezza fino a che il lavoro di manutenzione o di riparazione è stato
completato. Negli altri Paesi, seguire le opportune procedure di
sicurezza nazionali o locali.
Valori di tensione
a) Tolleranza di +/- 10% salvo diversa specifica
b) Riferimento - al circuito comune, cavo 43, salvo diversa nota
V1 120 VCA V7 24 VCA
V2 120 VCA V8 14 VCC
V3 227 VCA V9 320 VCC (tensione a circuito aperto – 070784)
V4, V5, V6 20 VCA V9 335 VCC (tensione a circuito aperto – 070786)

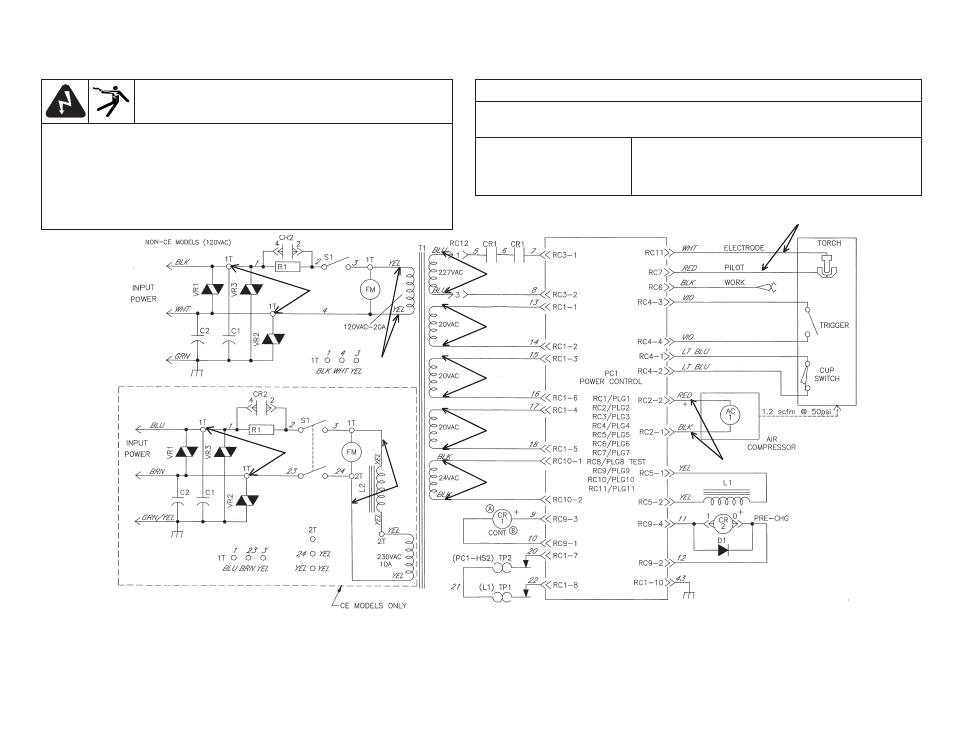

Schema elettrico 120/230 V del Powermax190c
Alimentatori 070784 e 070786
pagina 7
V9
V8
V1
V2
V7
V6
V5
V3
V4
V1
V2
