MONTAGGIO DELLA TORCIA
3-12 powermax
65/85 Manuale dell’operatore
7. Scollegare il connettore a filo per il sensore del cappuccio.
8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo pilota
della torcia al corpo torcia.
9. Utilizzare chiavi da 1/4 poll. e da 3/8 poll., o chiavi inglesi, per allentare il dado che assicura
la linea di alimentazione del gas al cavo torcia. Riporre il corpo torcia da un lato.
Nota: Rivestire l’estremità della linea del gas sul cavo torcia con nastro per impedire
l’ingresso nella linea del gas di particelle di sporco e altri agenti contaminanti
quando si instrada il cavo attraverso la guida.
10. Far scorrere l’accoppiatore, manicotto di posizionamento (torcia per macchina a lunghezza
completa), dado del pressacavo e corpo del pressacavo fuori dalla parte anteriore del corpo
torcia.
11. Se non è necessario usare la cremagliera in una torcia per macchina a lunghezza completa,
far scorrere la cremagliera dal manicotto di posizionamento verso il lato del manicotto con i
consumabili.
12. Instradare il cavo torcia nella guida del banco da taglio.

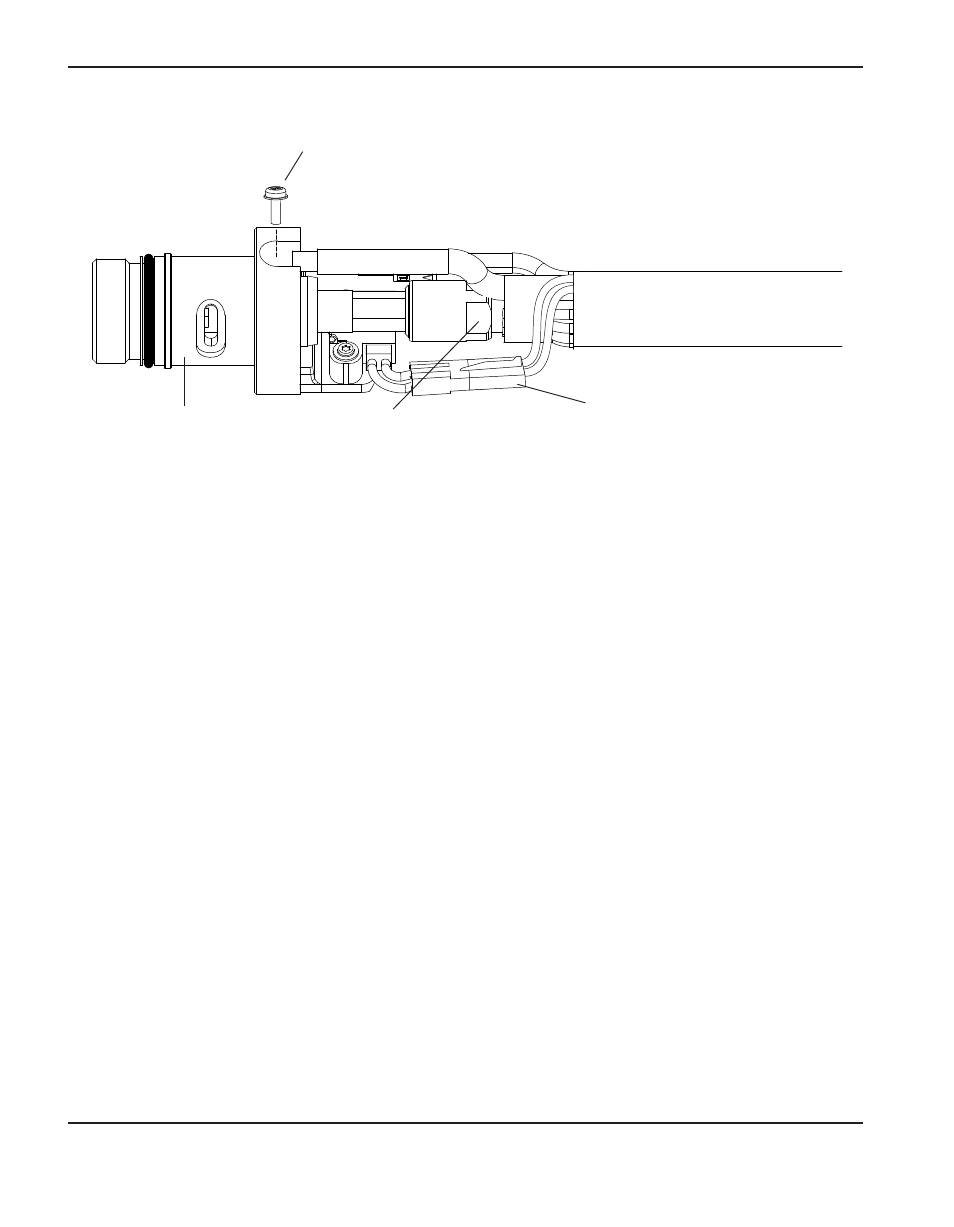

Collegamento della
linea di alimentazione
del gas
Testa della torcia
Vite terminale
filo pilota
Connettore a filo per il
sensore del cappuccio
