Componenti
powermax
65/85 Manuale dell’operatore
6-13

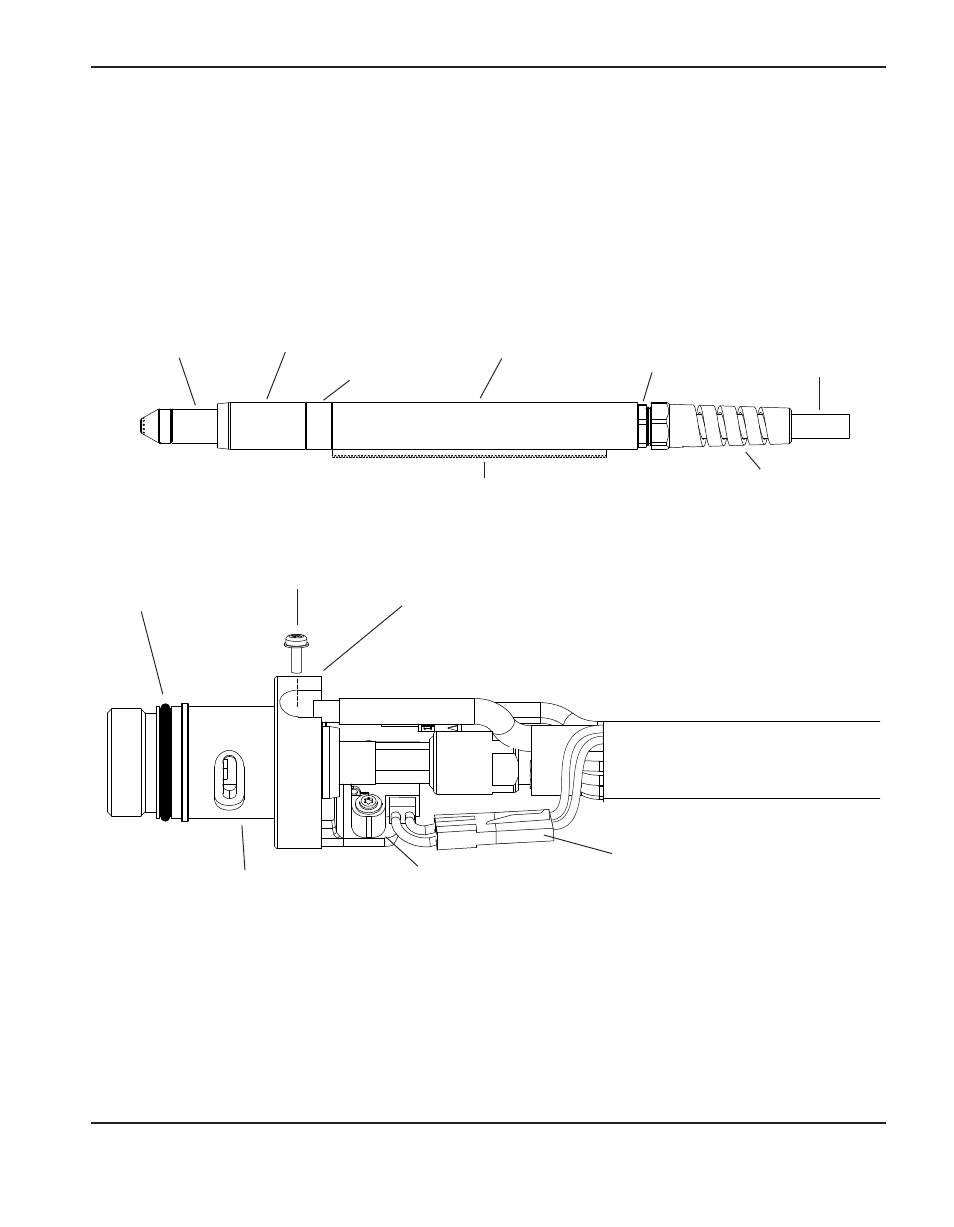

Componenti di ricambio della torcia per macchina Duramax
a 180° mini
Nota: questa illustrazione mostra la torcia per macchina Duramax a 180°. Le torce per
macchina Duramax a 180° mini non dispongono di un manicotto di posizionamento
e di una cremagliera.
Anello di montaggio anteriore
Vite terminale
filo pilota
Interruttore del
sensore del
cappuccio
Testa della
torcia
O-ring
Consumabili
Manicotto di
supporto
Accoppiatore
Cremagliera (passo 32)
Corpo del
pressacavo
Dado del
pressacavo
Cavo della
torcia
Manicotto di
posizionamento
Connettore a filo
per l’interruttore del
sensore del cappuccio
