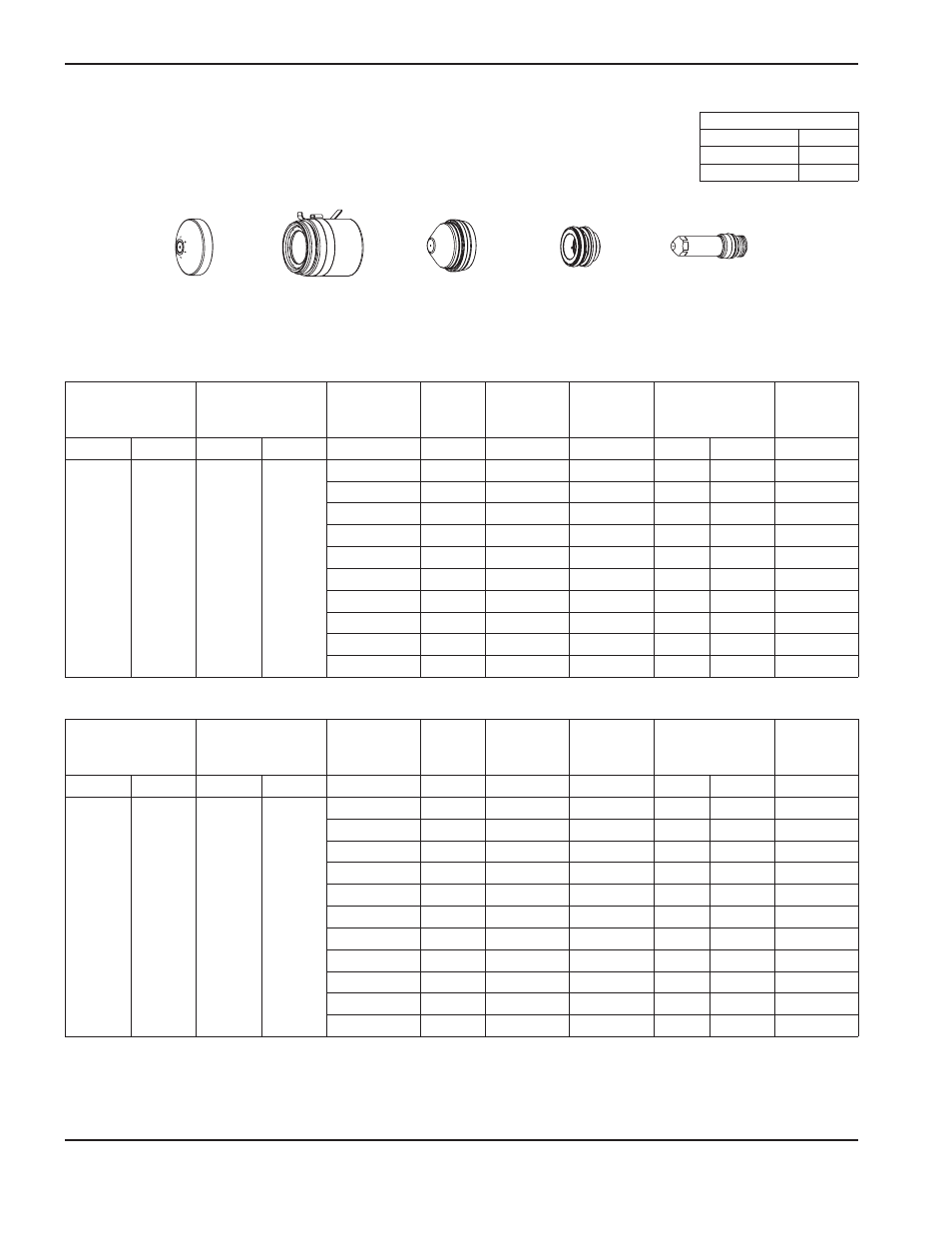

Hypertherm HSD130 Remote High Frequency Console - Manuale (Pagina 89)

FUNZIONAMENTO
4-10 HySpeed HSD130 RHF Manuale di istruzioni
220532 220525 220529 220528 220578
220490 (senza spinotto IHS)
Metrico
Inglese
Selezionare
i gas
Impostare il
Cutflow
Spessore del
materiale
Tensione
d'arco
Distanza
tra torcia
e lamiera
Velocità
di taglio Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protezione Plasma Protection mm V mm mm/m mm Fattore % sec.
Aria Aria 57 50
0,5 104 1,5 8930 3,0 200 0,0
0,8 106 1,5 8400 3,0 200 0,0
1,0 107 1,5 7750 3,0 200 0,1
1,2 108 1,8 7250 3,6 200 0,1
1,5 109 1,8 6500 3,6 200 0,2
2,0 110 1,8 5800 3,6 200 0,2
2,5 110 2,0 4700 4,0 200 0,2
3,0 110 2,0 3300 4,0 200 0,3
4,0 113 2,3 1950 4,6 200 0,4
6,0 115 2,5 1575 5,0 200 0,5
Selezionare
i gas
Impostare il
Cutflow
Spessore del
materiale
Tensione
d'arco
Distanza
tra torcia
e lamiera
Velocità
di taglio Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protection Plasma Protection poll. V poll. ppm poll. Fattore % sec.
Aria Aria 57 50
0.018 104 0.060 360 0.120 200 0.0
0.024 105 0.060 345 0.120 200 0.0
0.030 106 0.060 335 0.120 200 0.0
0.036 107 0.060 315 0.120 200 0.1
0.048 108 0.070 285 0.140 200 0.1
0.060 109 0.070 255 0.140 200 0.2
0.075 110 0.070 235 0.140 200 0.2
0.105 110 0.080 170 0.160 200 0.2
0.135 110 0.080 90 0.160 200 0.3
3/16 113 0.090 70 0.180 200 0.4
1/4 116 0.100 60 0.200 200 0.5
Portata di flusso – lpm/scfh
Aria
Preflusso 113 / 240
Flusso di taglio 122 / 258
Acciaio al carbonio
Plasma ad aria / protezione ad aria
45 A taglio
