MANUTENZIONE
HySpeed HSD130 Manuale di istruzioni 5-37

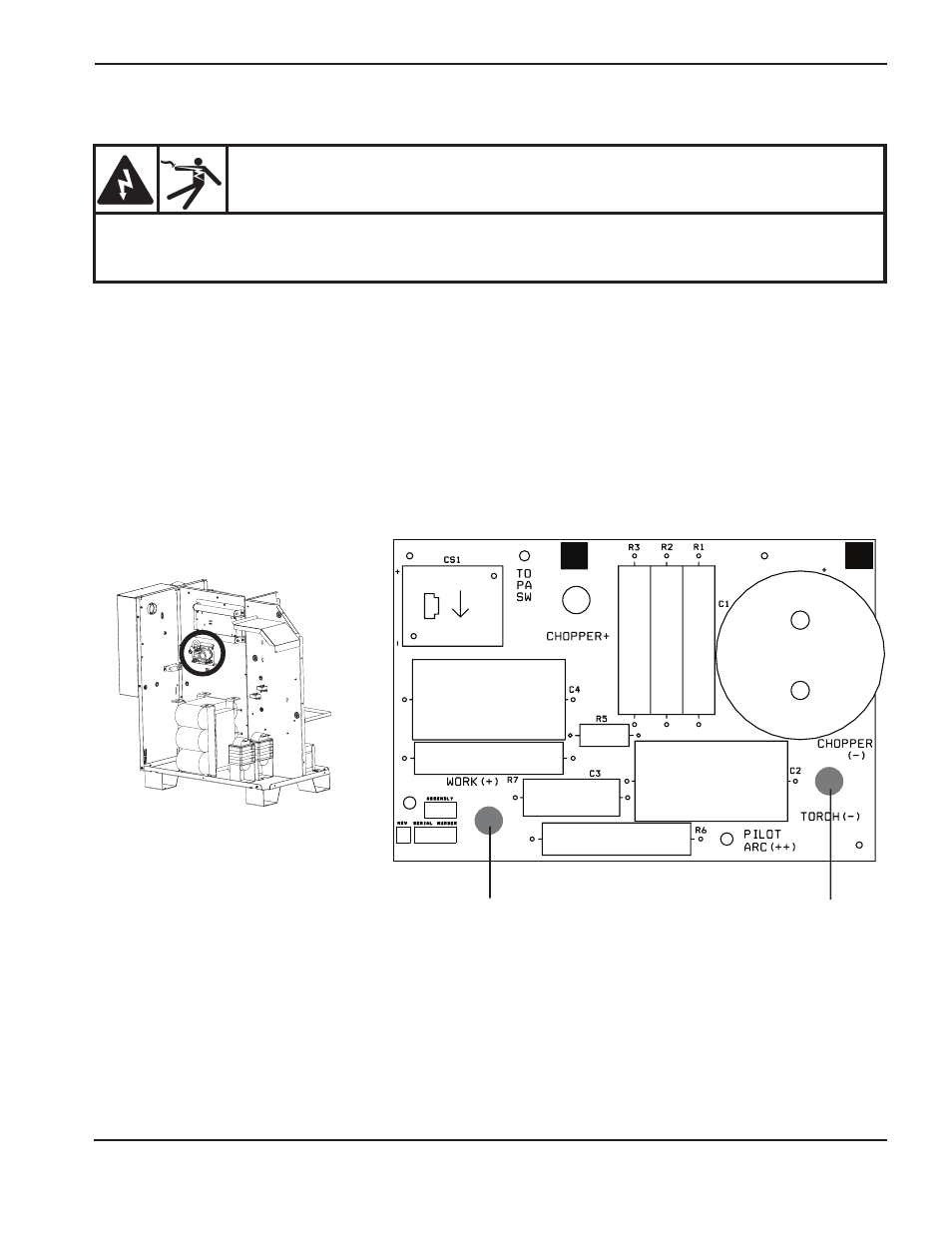

Test 3 – utilizzo di un tester per misurare la tensione a vuoto (OCV)
J6.3
(Massa – WORK)
J6.2
(Negativo – NEGATIVO)
1. È bene usare cavi di misura con pinze in modo da tenere le mani ed il tester all’esterno del generatore. Collegare il
tester ai terminali J6.3 (pezzo - WORK) e J6.2 (negativo NEGATIVE) sulla scheda di I/O (PCB 6).
2. Accendere il sistema.
3. Il test automatico del chopper inizia all’attivazione del ciclo di spurgo. Il contattore principale si chiude (fenomeno
udibile) e, con un ritardo variabile tra 0 e 5 secondi, il tester visualizza 311 VCC. Questo valore rappresenta la
tensione a vuoto per il canale 1. La tensione inizia a diminuire a 0 VCC e quindi ritorna velocemente al valore di
311 VCC. Il secondo valore visualizzato si riferisce alla tensione a vuoto del canale 2.
PERICOLO
PERICOLO DI SCOSSA ELETTRICA: Il sistema chiude il contattore ed alimenta la scheda di I/O (PCB6)
senza intervento da parte del tecnico. In certi momenti, durante l’accensione, sono presenti tensioni
letali, superiori a 300 VCC.
