MANUTENZIONE

5-28

HySpeed HSD130

Manuale di istruzioni

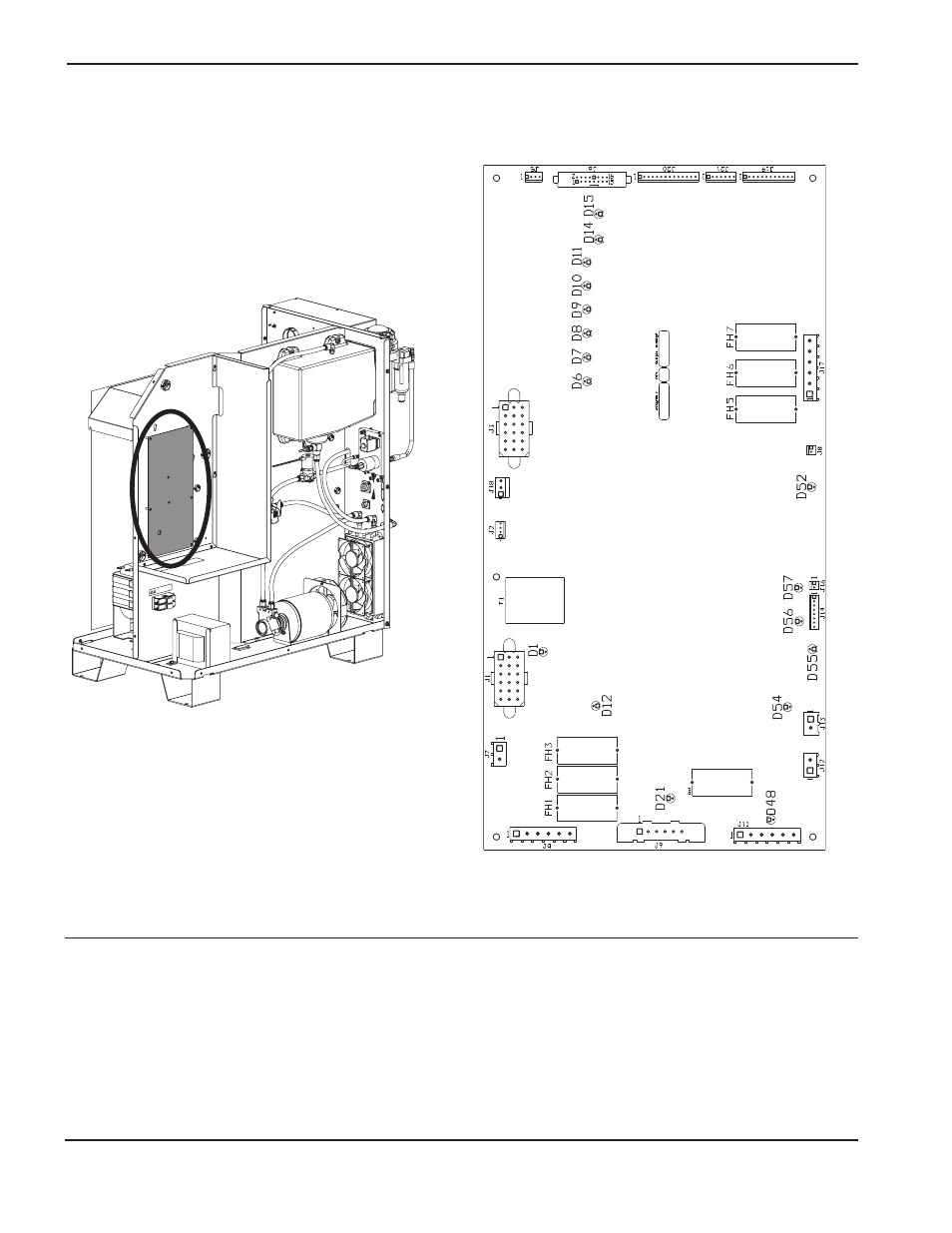

PCB3: Scheda di distribuzione di potenza del generatore

A

0

41935

Nota:

FH1, FH2 e FH3 sono fusibili da 6 A a fusione lenta
FH5, FH6 e FH7 sono fusibili da 3 A a fusione rapida

Lista LED sulla scheda PCB3

LED Uscita

Colore

D1

120 VCA

Verde

D6

Solenoide sfiato (SV5)

Rosso

D7

Solenoide taglio plasma (SV4)

Rosso

D8

Solenoide preflusso plasma (SV3)

Rosso

D9

Solenoide valvola di intercettazione gas di protezione (SV2) Rosso

D10 Solenoide di selezione plasma (SV1)

Rosso

D11 Solenoide di selezione gas di protezione (SV0)

Rosso

D12 Interruttore di alimentazione chiuso

Verde

D14 Trasformatore ad alta tensione

Rosso

LED

Uscita

Colore

D15

Contattore principale

Rosso

D21

24 VCA

Verde

D48

240 VCA

Verde

D52

+ 24 VCC

Rosso

D54

Pompa attivata

Verde

D55

+ 5 VCC

Rosso

D56

– 15 VCC

Rosso

D57

+ 15 VCC

Rosso
