- 6 -

2.2.1

Sistema di controllo
Questo sistema controlla e monitora il funzionamento del refrigeratore. Esso consiste in un controllore basato su

microprocessore collegato ai vari sensori, manometri, valvole, interruttori e connessioni dei segnali di ingresso/uscita

sull'unità.

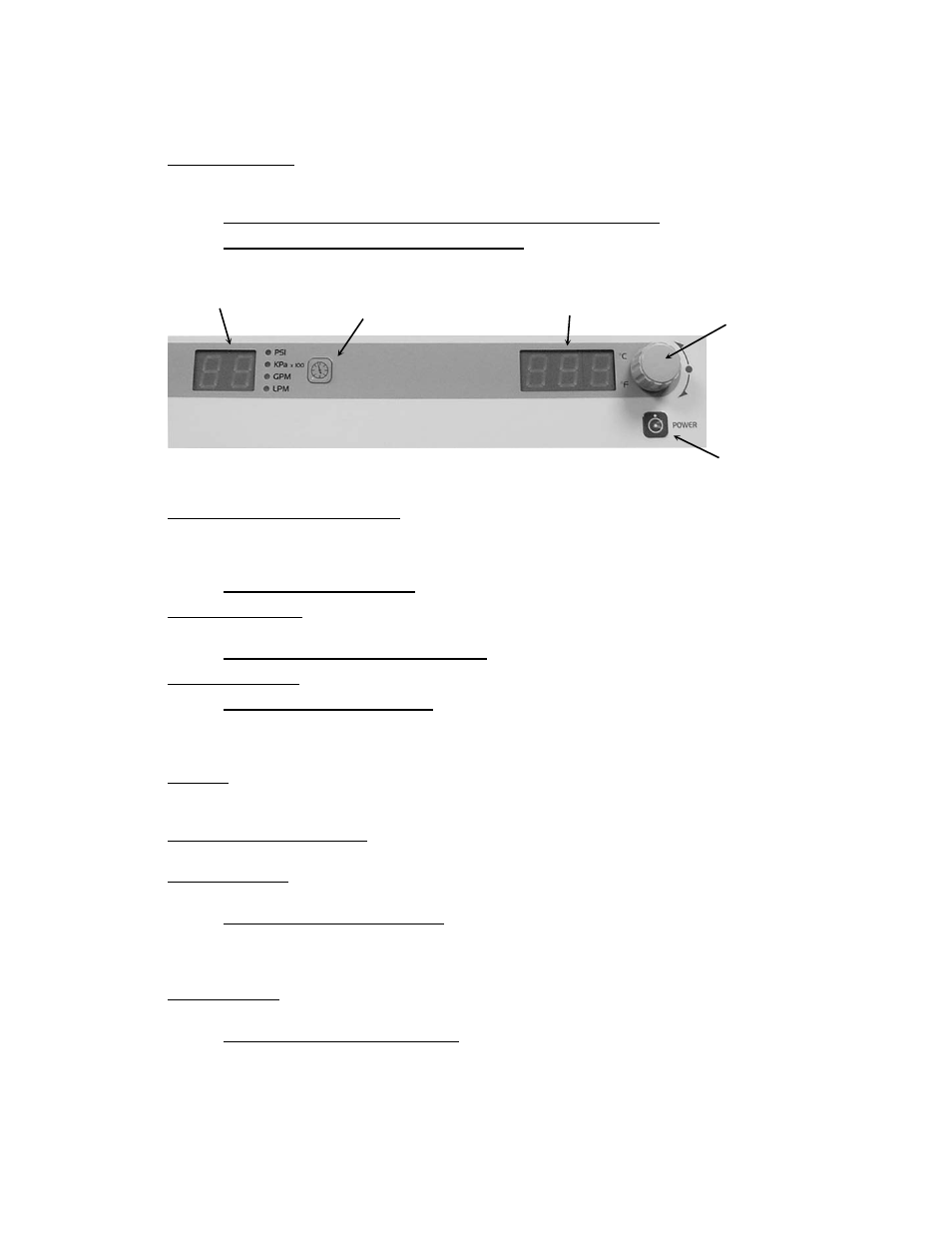

Pannello di controllo — Il setpoint di temperatura, le unità di temperatura e gli altri parametri di funzionamento sono

impostati tramite il pannello di controllo. Le informazioni di funzionamento sono visualizzare su un display a LED

locale.

SCHEDA ELETTRONICA DEL CONTROLLORE DI TEMPERATURA = codice articolo: 500-367

SCHEDA ELETTRONICA DI ALIMENTAZIONE = codice articolo: 215-513

Interruttore di alimentazione/generale — L'interruttore di alimentazione generale si trova sullo sportello anteriore

dell'unità. Questo interruttore funziona anche come sicurezza quando è necessario accedere ai componenti elettrici

e alle morsettiere dell'unità; lo sportello di accesso non può essere aperto se l'interruttore di alimentazione/generale

non è posizionato su Off.

INTERRUTTORE GENERALE = codice articolo: 215-629

Sonda di temperatura — Per misurare la temperatura del fluido a valle della pompa si usa una sonda RTD interna.

Il suo valore viene visualizzato sul display a LED sul pannello di controllo.

SONDA DI TEMPERATURA IN PLATINO = codice articolo: 200-450

Sensore di pressione — Misura la pressione del fluido all'uscita del refrigeratore.

TRASDUTTORE DI PRESSIONE = codice articolo: 750-757

2.2.2

Sistema di circolazione del fluido
Questo sistema governa la circolazione del fluido attraverso l'unità.
Serbatoio — Questo serbatoio in polietilene si usa per mantenere un controllo di temperatura stabile e una riserva

adeguata di fluido per il sistema. Esso è dotato di un flussostato che monitora il livello del fluido e attiva un allarme se

il livello scende al di sotto di un limite prestabilito.
Indicatore di livello del serbatoio — Questo indicatore serve per controllare facilmente il livello del liquido all'interno

del serbatoio.
Pompa di processo — La pompa a turbina ad alta pressione si usa per pompare il fluido dal serbatoio al circuito di

processo.

POMPA A TURBINA DA 0,746 kW

200 – 240/380 – 460 V 50/60 Hz = codice articolo: 505-174

575 – 600 V 60 Hz = codice articolo: 505-178

Pompa di ricircolo — La pompa centrifuga in acciaio inox assicura un flusso adeguato attraverso l'evaporatore per

ottimizzare il trasferimento termico.

POMPA CENTRIFUGA DA 0,373 kW

200 – 240/380 – 460 V 50/60 Hz = codice articolo: 505-175

575 – 600 V 60 Hz = codice articolo: 505-177

Pulsante di selezione

unità/menu

Manopola di

selezione/conferma

Tasto di

alimentazione

Display di

pressione/flusso

Display di

temperatura
