Configurazione torCia
2-14 Duramax Retrofit Torch Manuale dell'operatore
3
5
6
2
7
1
3
5
6
4
7
Attenzione: collegamenti ad alta tensione. È molto
importante usare la coppia di serraggio
corretta.

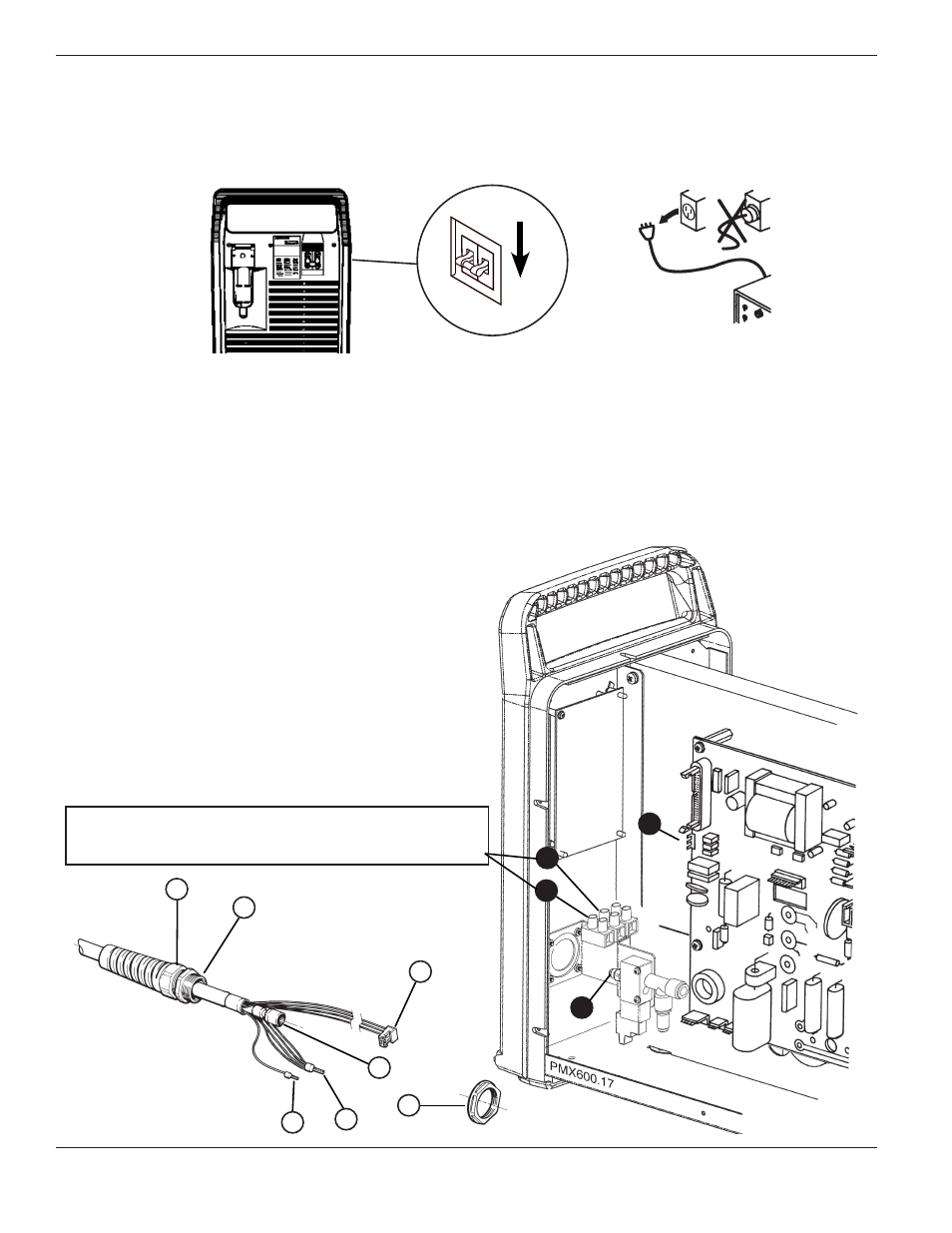

Torce senza connettore a sgancio rapido: Powermax600 CE
1. Spegnere l'interruttore e rimuovere il cavo di alimentazione dalla relativa presa.
2. Scollegare il tubo flessibile di alimentazione del gas dal generatore.
Attenzione: non stringere l'anello del pressacavo (4) nel cavo torcia finché il raccordo del gas (3) non è serrato,
altrimenti il collegamento del gas potrebbe presentare delle perdite.
3. I n stallare il pressacavo (1) e fissarlo con il dado (2).
4. Collegare e stringere il raccordo del gas (3).
5. Stringere l'anello del pressacavo (4) nel cavo.
6. Collegare i collegamenti elettrici (5), (6) e (7). Serrare le viti
del morsetto a 12 kg cm.
