Configurazione torCia
2-8 Duramax Retrofit Torch Manuale dell'operatore
Montaggio della torcia
A seconda del tipo di banco da taglio in uso, potrebbe essere necessario smontare la torcia per metterla nella guida
e montarla. Se la guida del banco da taglio è sufficientemente ampia da consentire di far passare la torcia senza dover
rimuovere il corpo torcia dal cavo, eseguire tale operazione e collegare quindi la torcia al carrello torcia attenendosi alle
istruzioni del produttore.
Nota: le torce per macchina Duramax possono essere montate su un'ampia varietà di banchi X-Y, impianti motorizzati,
smussatrici per tubi e altre apparecchiature. Installare la torcia attenendosi alle istruzioni del produttore e
seguire le istruzioni riportate di seguito per smontare la torcia, se necessario.
Se è necessario smontare e rimontare la torcia, fare riferimento alle illustrazioni nella sezione "Configurazione della torcia per
macchina" e seguire queste istruzioni.
1. Scollegare il cavo torcia dal generatore e rimuovere i consumabili dalla torcia.
Nota: quando si smontano e rimontano i componenti della torcia, mantenere la stessa orientazione tra il corpo torcia e
il cavo torcia. Girare il corpo torcia in relazione al cavo torcia può provocare danni.
2. Svitare il corpo del pressacavo dal dado del pressacavo e far scorrere il corpo del pressacavo lungo il cavo torcia.
3. Svitare il dado del pressacavo dal manicotto di posizionamento (torcia per macchina a lunghezza completa) e far
scorrere il dado lungo il cavo torcia.
4. Svitare il manicotto di posizionamento dall'accoppiatore.
5. Svitare l'accoppiatore dal manicotto di supporto.
6. Rimuovere le tre viti dal lato del manicotto di supporto con i consumabili e far scorrere il manicotto di supporto fuori
dalla parte anteriore del corpo torcia.
7. Scollegare il connettore a filo per il sensore del cappuccio.
8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo dell'arco pilota al corpo torcia.

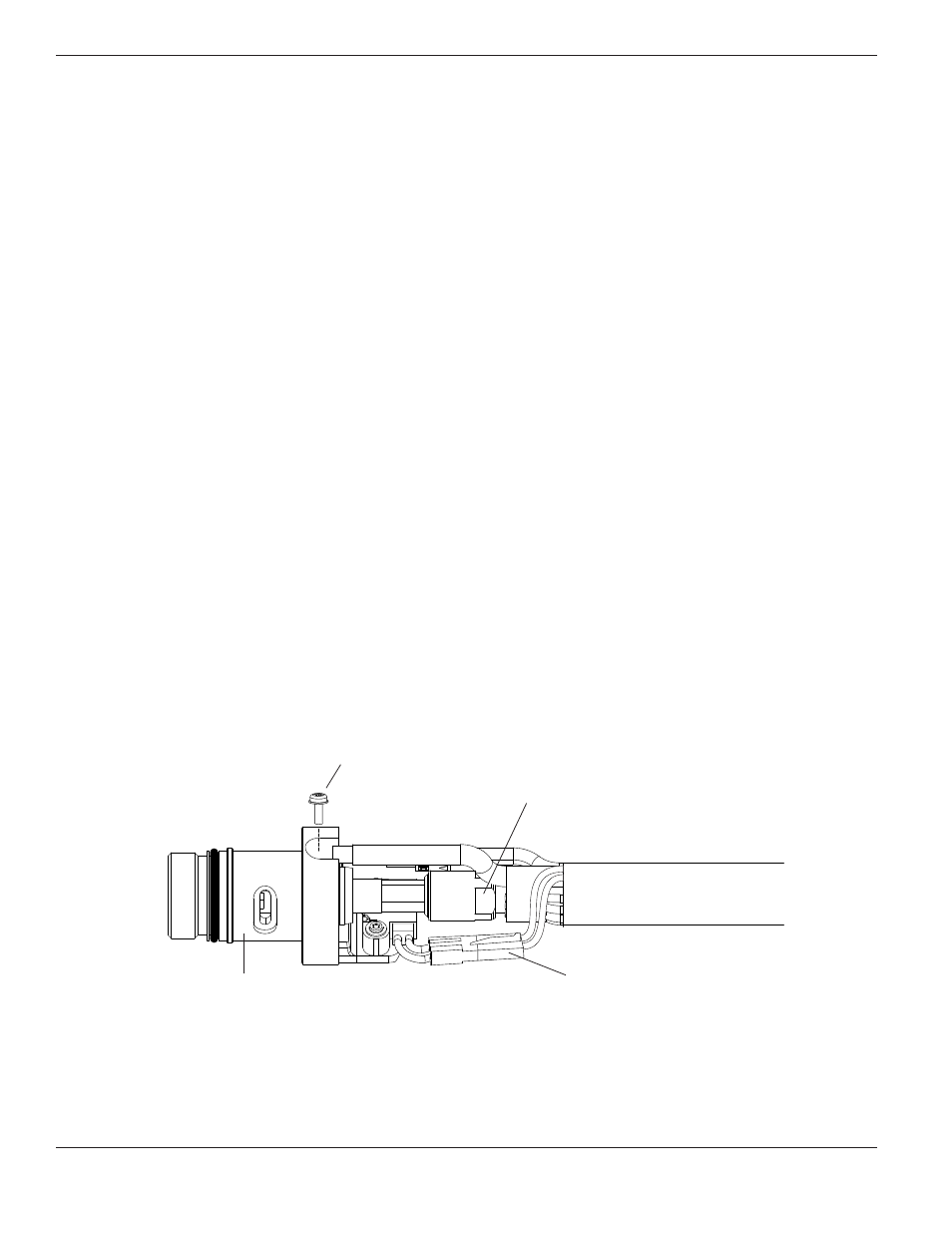

Dado della linea di alimentazione del gas
Corpo torcia
Vite terminale filo dell'arco pilota
Connettore a filo
per il sensore del
cappuccio
