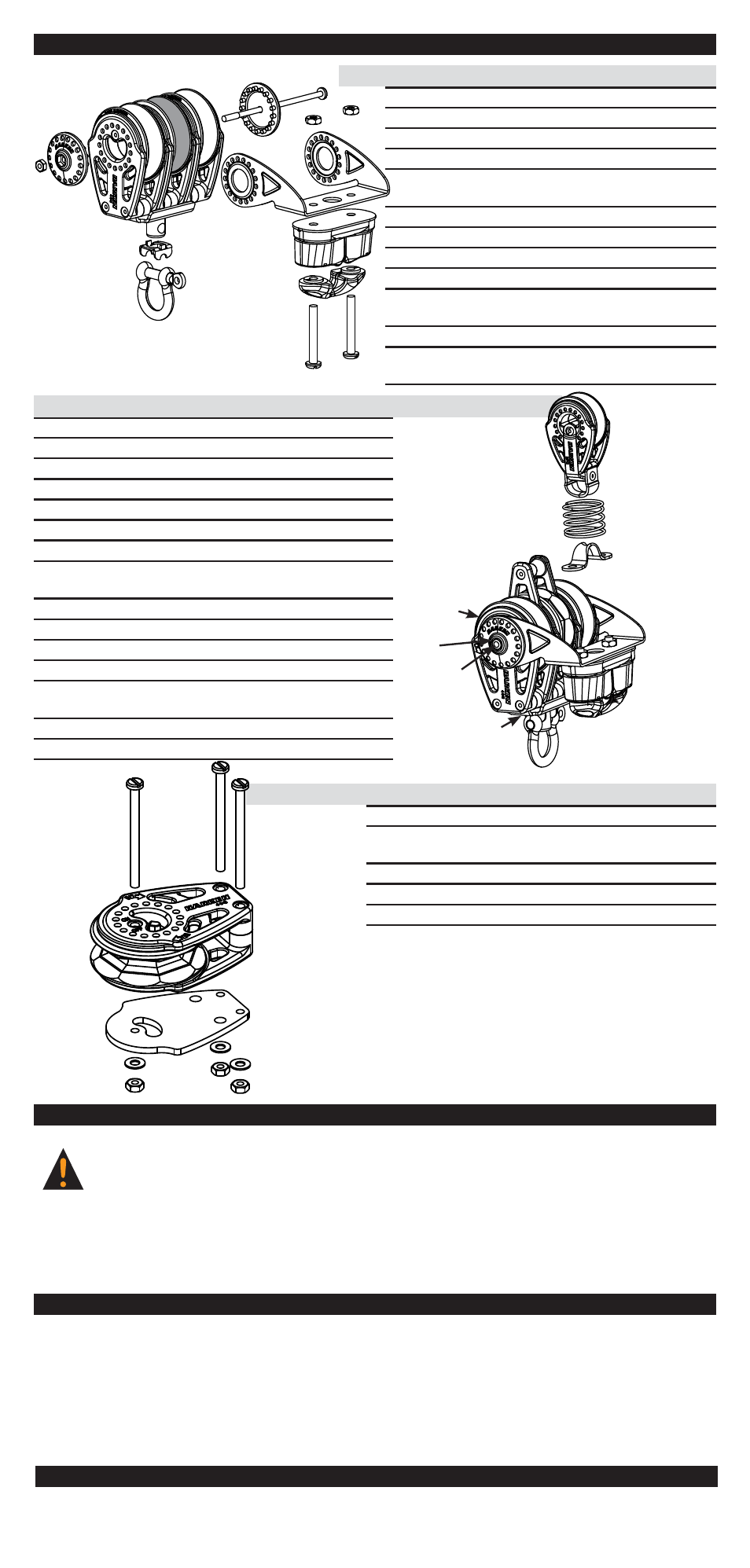

Harken 2608 40 mm Ratchet Block - Manuale (Pagina 4)

Carbo Ratchets 40 mm: componenti
M1005/04-26-11
Carbo Ratchet triplo da 40 mm/29 mm con strozzatore
No. Descrizione Quantità Num.
1 Dado M3 per rosetta 1 HFS939
2 Rosetta sinistra 1 H-26265B
3 Rosetta destra 1 H-27031B
4 Bozzello fisso da 29mm 90° 1 352
5 Molla 1 097
6 Ponticello Micro 1 281
7 Vite per supporto strozzatore
Fastener Custom M4X70
1 HFS895
8 Supporto strozzatore 1 H-27052C
9 Dado M4 per strozzatore 2 HFS890
10 Strozzatore Micro Carbo 1 471
11 Terminale nero per Micro 1 424B
12 Viti a taglio a testa tonda M4
X 30 per strozzatore
2 HFS889
13 U-Lock 1 H-27808A
14 Grillo arpa stretto 5mm Hybrid 1 HCP1568
5
6
3
7
9
10
11
4
8
2
1
12
13
14
Bozzello Orizzontale da 40 mm 2614
No. Descrizione Quantità Num.
1 Viti a taglio a testa tonda
M3-.5X40mm
3 HFS1014
2 Guarnizione 1 H-34924A
3 Rondelle M3 3 HFS1008
4 Dadi M3 3 HFS939
1
2
3
3
4
4
No. Descrizione Quantità Num.
1 Dado M3 per rosetta 1 HFS939
2 Rosetta sinistra 1 H-26265B
3 Rosetta destra 1 H-27031B
4 Vite per supporto strozzatore
Fastener Custom M4X70
1
HFS895
5 Supporto strozzatore 1 H-27052C
6 Dado M4 per strozzatore 2 HFS890
7 Strozzatore Micro Carbo 1 471
8 Terminale nero per Micro 1 424B
9 Viti a taglio a testa tonda
M4 X 30 per strozzatore
2
HFS889
10 U-Lock 1 H-27808A
11 Grillo arpa stretto 5mm
Hybrid
1
HCP1568
Ratchet triplo da 40 mm con strozzatore 2612/2613
2
1
3
5
6
7
9
10
11
4
8
L’attrezzatura Harken ® richiede una manutenzione minima ma costante, così da garantirne la corretta
efficienza e conformità alla garanzia Harken medesima.
È importante mantenere l’attrezzatura pulita e efficiente con frequenti lavaggi in acqua dolce.
Periodicamente utilizzare una soluzione detergente non aggressiva, facendo girare le pulegge in modo
da distribuire la soluzione in maniera uniforme. Sciacquare con acqua dolce.
Importante: il contatto con i prodotti per pulire il teak e altre soluzioni corrosive può causare una per-
dita del colore originale. In questo caso, l’eventuale difetto non è coperto dalla garanzia Harken.
Garanzia
Per ulteriori informazioni relative alla sicurezza, alla manutenzione e alle garanzie, consultare il sito
www.harken.com o il catalogo Harken ® .
Manutenzione
Prima di navigare, controllare sempre grilli e bozzelli
Affinché l’attrezzatura mantenga la solidità originale, è necessario controllare con frequenza che grilli
e relativi perni non mostrino segni di corrosione, usura o deformazioni; nel caso dovessero essere
sostituiti, utilizzare sempre gli originali Harken. Se necessario, sostituire le scotte, riferendosi
sempre alla tabella relativa alle dimensioni massime.
ATTENZIONE!: il mancato controllo e sostituzione delle parti metalliche danneggiate e
delle scotte usurate può causare l’improvvisa rottura dei bozzelli o del circuito, provocando
possibili incidenti, danni all’imbarcazione, lesioni personali o la morte. Per ulteriori
informazioni relative alla sicurezza, consultare il sito www.harken.com.
