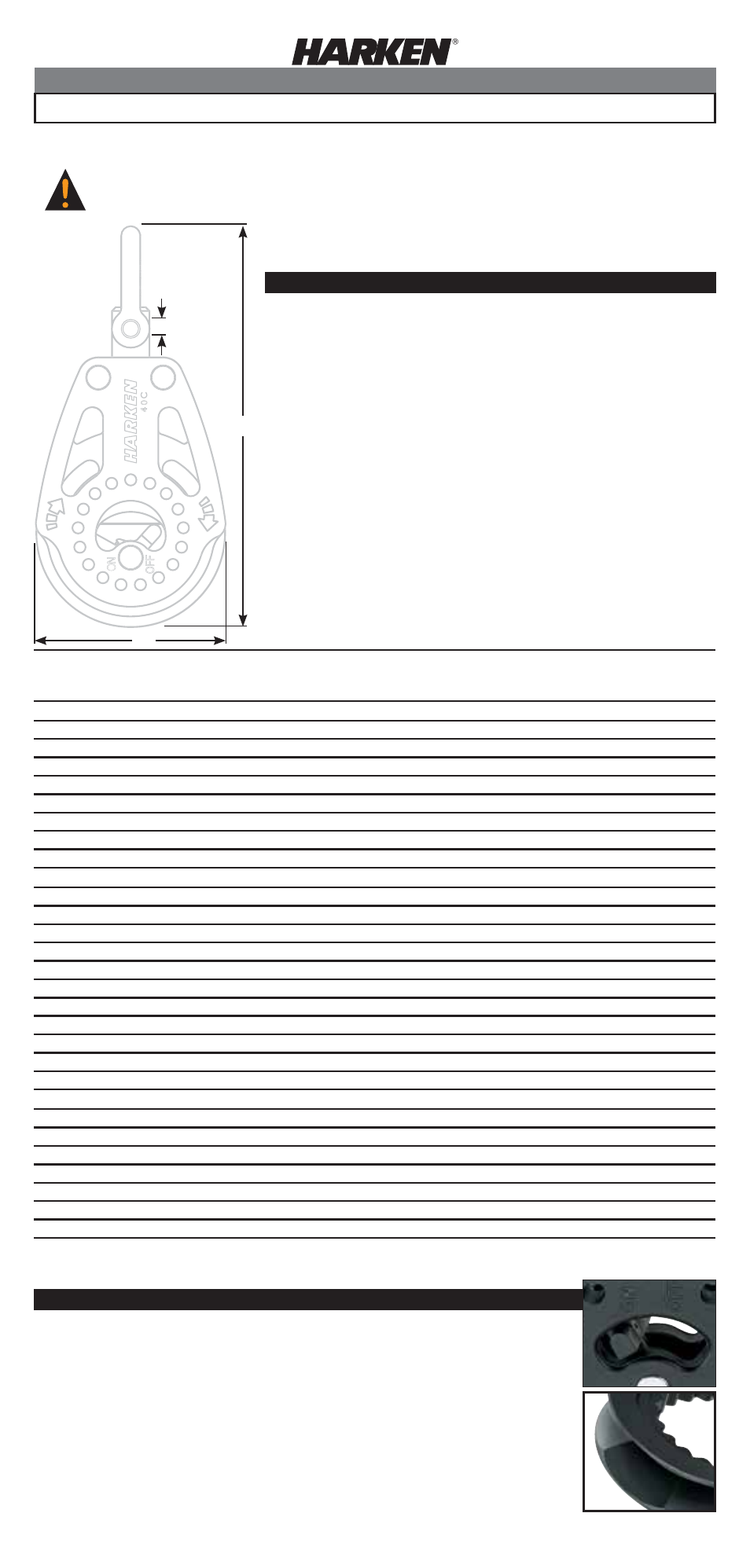

Harken 2608 40 mm Ratchet Block Manuale d'uso
Bozzelli ratchet, Caratteristiche
O N L I N E I N S T R U C T I O N S
Carbo Ratchets da 40 mm, 57 mm, 75 mm
USA – Tel: (+1) 262-691-3320 • Web: www.harken.com • Email: [email protected]
Italy – Tel: (+39) 031.3523511 • Web: www.harken.it • Email: [email protected]
A
B
C
Guance in composito: cuscinetti con superfici di scorrimento curvate.
Pulegge in alluminio anodizzato Hardkote: per una migliore solidità
e resistenza agli agenti corrosivi.
Puleggia ottagonale: maggiore sicurezza sulla scotta.
Levetta di inserimento/disinserimento del cricco: sui bozzelli
da 40 mm – modelli 2608/2609/2614; su tutti i bozzelli
da 57/75 mm.
Versione Ratchet sempre in dotazione nei bozzelli: 2610/2611.
Sistema di bloccaggio dello strozzatore: permette la
regolazione dello strozzatore in più di 5 diverse posizioni.
Orizzontale: rinvio orizzontale, minimo ingombro e fori di
drenaggio.
Adatto a: scotta randa/fiocco/spinnaker, regolazioni dei carrelli,
scotte genoa, caricabasso.
Num.
A
B
C
Max line
Ø
Maximum
working load*
Breaking
load*
Descrizione
mm
mm
mm
mm
kg
kg
40 mm
2608 Singolo/girevole
40
86
4
10
136
454
2609 Singolo/girevole/arricavo
40
102
4
10
136
454
2610 Singolo/girevole/423 Carbo-Cam
®
**
40
86
4
6
68
136
2611 Singolo/girevole/423 Carbo-Cam
®
/arricavo**
40
102
4
6
136
272
2612 Triplo/girevole/423 Carbo-Cam
®
*
40
94
5
6
340
680
2613 Triplo/girevole/423 Carbo-Cam
®
/arricavo*
40
110
5
6
408
816
2614 Cheek*
40
70
—
10
136
454
2619 Triplo/423 Carbo-Cam
®
/29 mm/ arricavo *
40
121
5
6
408
816
57 mm
2135 Singolo/girevole
57
103
5
10
227
907
2136 Singolo/girevole/arricavo
57
125
5
10
227
907
2137 Orizzontale*
57
83
—
10
227
907
2138 Singolo/girevole/150 Cam-Matic
®
**
57
103
5
10
136
340
2139 Singolo/girevole/150 Cam-Matic
®
/arricavo**
57
125
5
10
272
680
2140 Triplo/girevole/150 Cam-Matic
®
57
103
10
6
680
1700
2141 Triplo/girevole/150 Cam-Matic
®
/arricavo*
57
125
10
6
816
2041
2673 57 mm violini/winch
57
118
10
5
360
1080
2674 57 mm/arricavo/arricavo
57
143
10
5
360
1080
2675 57 mm/violini/winch/150 Cam-Matic
®
57
118
10
5
360
1080
2676 57 mm/violini/winch/150 Cam/arricav
57
143
10
5
360
1080
75 mm
2670 Singolo/girevole
75
137
6
12
341
1361
2671 Singolo/girevole/arricavo
75
165
6
12
341
1361
2672 Orizzontale*
75
103
—
12
341
1361
2694 75 mm/violini/winch
75
157
12
6
550
1650
2695 75 mm/violini/winch/arricavo
75
189
12
6
550
1650
2696 75 mm/violini/winch/150 Cam-Matic
®
*++
75
157
12
6
408
1020
2697 75 mm/violini/winch/150 Cam/arricav
75
189
12
6
550
1650
*Massimo carico di lavoro e carico di rottura basati sul carico dello strozzatore **Può essere utilizzato come arricavo – con il
ponticello 281 +Può essere utilizzato come arricavo – con il ponticello 137 e 2 viti a testa tonda HFS929 (M5X45) ++ Può
essere utilizzato come arricavo – con il ponticello 137
I bozzelli Ratchet rappresentano la soluzione ottimale per le mani dell’equipaggio!
La puleggia ottagonale sviluppa una presa sulla scotta pari a 15:1. e fa in modo
che la scotta possa essere lascata di colpo, senza perderne il controllo; rispetto
ad un bozzello standard, le scotte randa, genoa e spinnaker possono essere rego-
late con minimo sforzo. La levetta centrale permette l’inserimento e il disinseri-
mento del cricco.
40 mm
I modelli 2608, 2609 e 2614 sono dotati levetta di inserimento/disinserimento; gli
altri bozzelli da 40 mm lavorano solo in modalità ratchet.
57 mm (10:1 Holding Power), 75 mm (15:1 Holding Power)
Tutti i bozzelli Ratchet da 57 e 75 mm sono dotati levetta di inserimento/disinserimento.
Bozzelli Ratchet
Al fine di evitare incidenti, possibili danni alle vostre imbarcazioni, lesioni personali o la
morte, seguire attentamente le istruzioni riportate. Per ulteriori informazioni relative alla
sicurezza, consultare il sito www.harken.com.
Caratteristiche
IMPORTANTE: consultare la sezione controlli e
manutenzione in fondo al manuale.
