Inverter con inse-
guitore MPP mul-
tiplo In un inverter con inseguitore MPP multiplo sono disponibili 2 ingressi CC indipendenti (in-
seguitore MPP). Questi ultimi possono essere cablati con un diverso numero di moduli.
Per ogni inseguitore MPP sono presenti 2 morsetti per CC+. In totale sono disponibili 4
morsetti per CC-.
Collegamento di 2-4 stringhe nel funzionamento con inseguitore MPP multiplo:

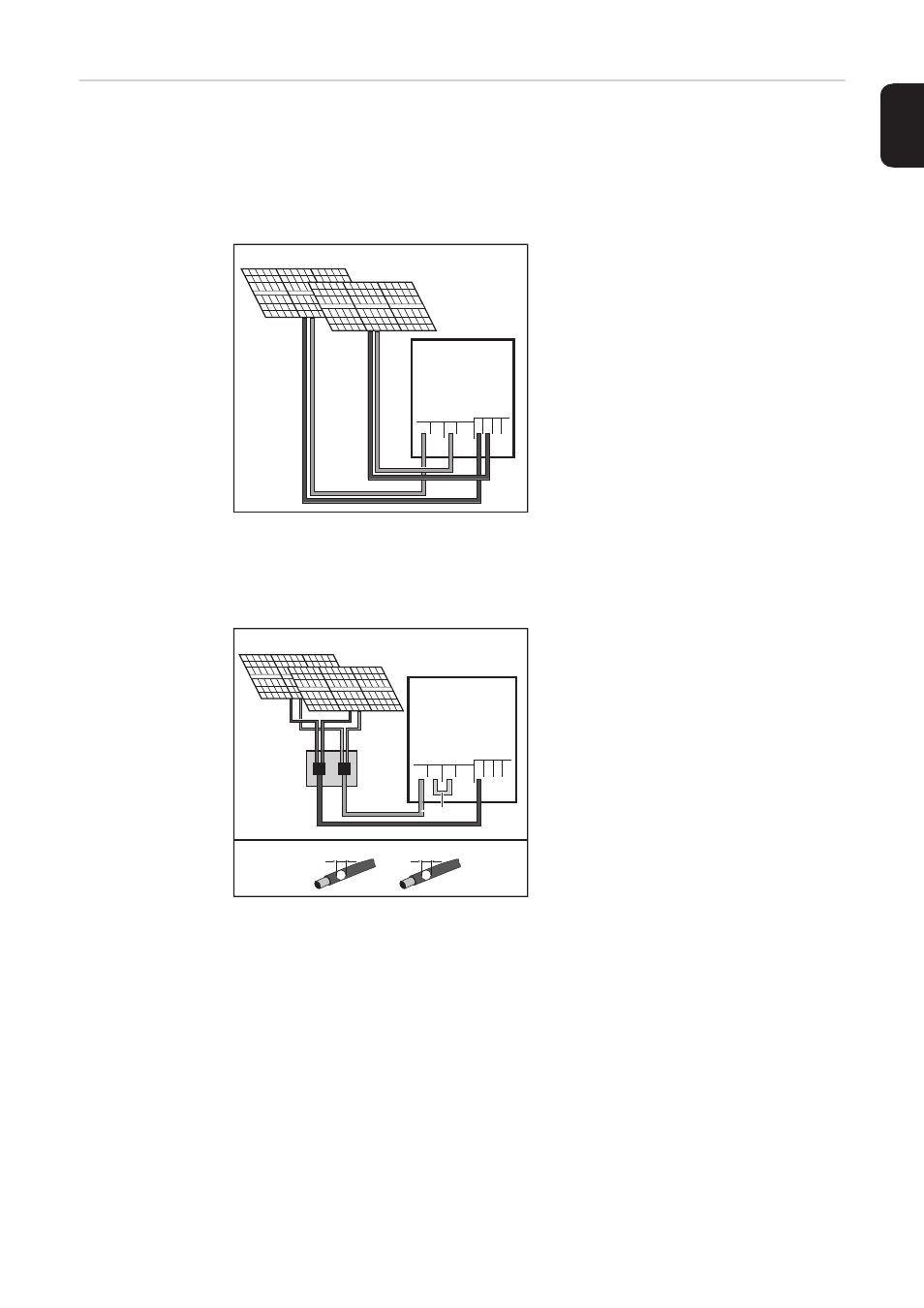

Collegamento di due campi di moduli solari a un inver-
ter con inseguitore MPP multiplo
Ripartire le stringhe sui due ingressi dell'in-
seguitore MPP (DC+1/DC+2). I morsetti
CC- possono essere utilizzati a piacere
perché sono collegati internamente.
Alla prima messa in funzione, mettere l'IN-
SEGUITORE MPP 2 in posizione "ON" (in
seguito è possibile anche dal menu di ba-
se).
Funzionamento dell'inseguitore MPP singolo su un inverter con inseguitore MPP
multiplo:
Collegamento di più campi di moduli solari uniti all'in-
verter con inseguitore MPP multiplo tramite un cavo.
Se le stringhe sono collegate con una
scatola di raccolta stringhe e per il collega-
mento all'inverter viene utilizzata più di una
conduttura collettrice, il collegamento
CC+1 (Pin 2) e CC+2 (Pin 1) deve essere
fissato.
La sezione del cavo di collegamento CC e
del collegamento in parallelo deve essere
identica. Non è necessario alcun collega-
mento in parallelo dei morsetti CC perché
questi ultimi vengono collegati internamen-
te.
Alla prima messa in funzione, mettere l'IN-
SEGUITORE MPP 2 in posizione "OFF" (in
seguito è possibile anche dal menu di ba-
se).
Se l'inverter con inseguitore MPP multiplo
viene utilizzato nella modalità con insegui-
tore MPP singolo, le correnti dei cavi CC
collegati vengono suddivise sui due ingres-
si.
DC-2
DC-
DC-1
max. 18 A
per MPPT
PV 1
PV 2
1 2
1 2
3 4
1 2
DC+1 DC+2
DC+1
DC+2
PV 1
PV 2
1
DC+1
DC-1
DC+2
DC-
1
1 2 3 4
2 2
D1 D1
=
*
*
DC+1
max. 36 A to
a single
DC terminal
