Avvertenze per il collegamento CA
Monitoraggio del-
la rete

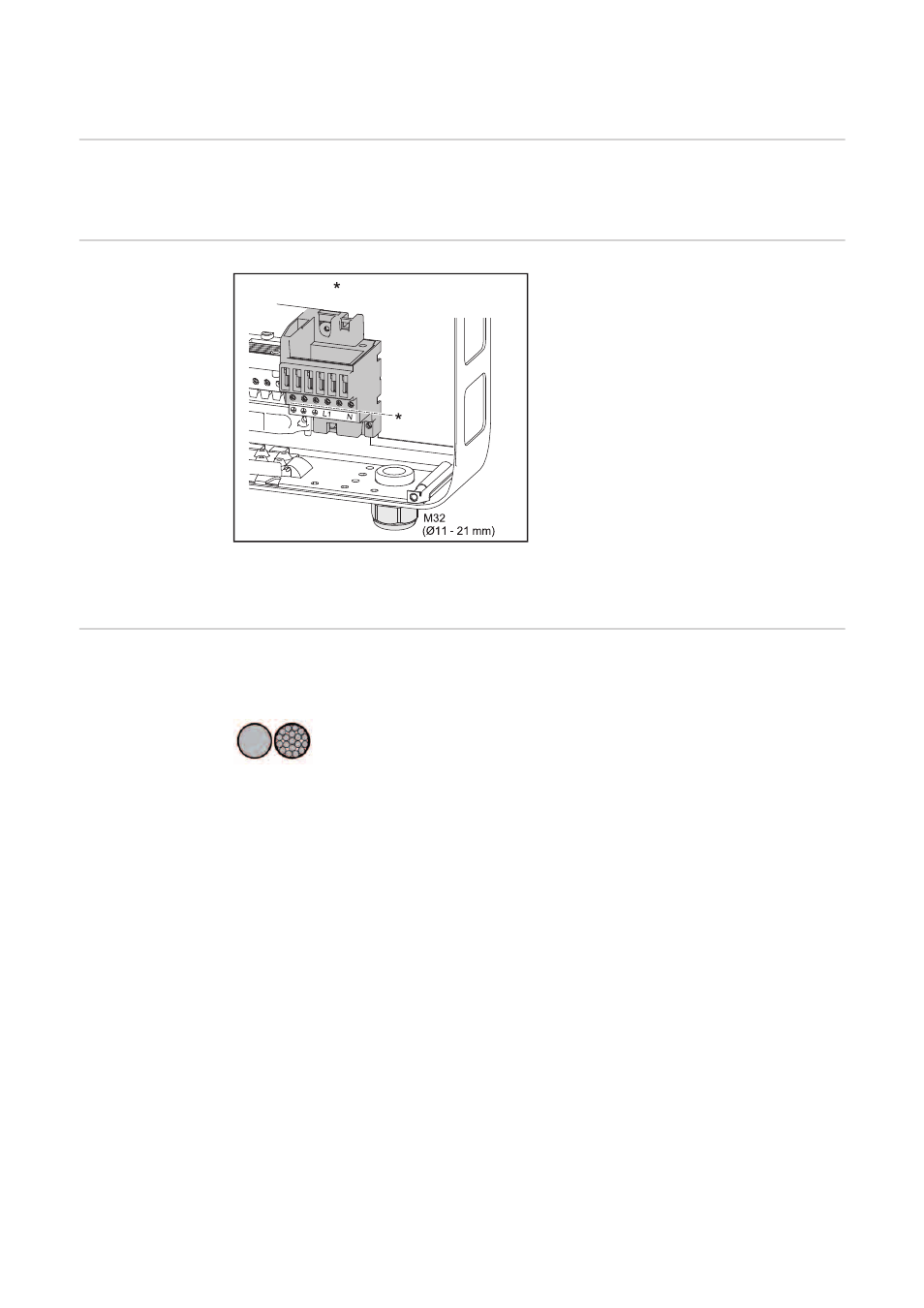

Morsetti CA
PE Conduttore di terra/messa a terra
L1 Conduttore di fase
N Conduttore neutro
Sezione max. per cavo di linea:
16 mm².
Sezione min. per cavo di linea:
secondo il valore di protezione per il lato
CA, in ogni caso pari ad almeno 2,5 mm².
I cavi CA possono essere collegati nei mor-
setti CA senza manicotti di fine filo.
Per i cavi CA con sezione di 16 mm² non si possono utilizzare o si possono utilizzare solo
limitatamente manicotti di fine filo a seconda del tipo di manicotto e dell'iniezione.
Struttura dei cavi
CA Ai morsetti CA dell'inverter possono essere collegati cavi CA con la struttura seguente:
IMPORTANTE! Per il funzionamento ottimale del monitoraggio della rete, la resistenza
nelle linee di alimentazione verso i morsetti lato CA deve essere ridotta al minimo.
min. 2,5 mm² - max. 16 mm²
min. 1,5 Nm - max. 1,8 Nm
- Rame o alluminio: rotondi a un conduttore.
- Rame: rotondi a filo capillare fino alla classe 4.
Cu / Al Cu
max. Class 4
