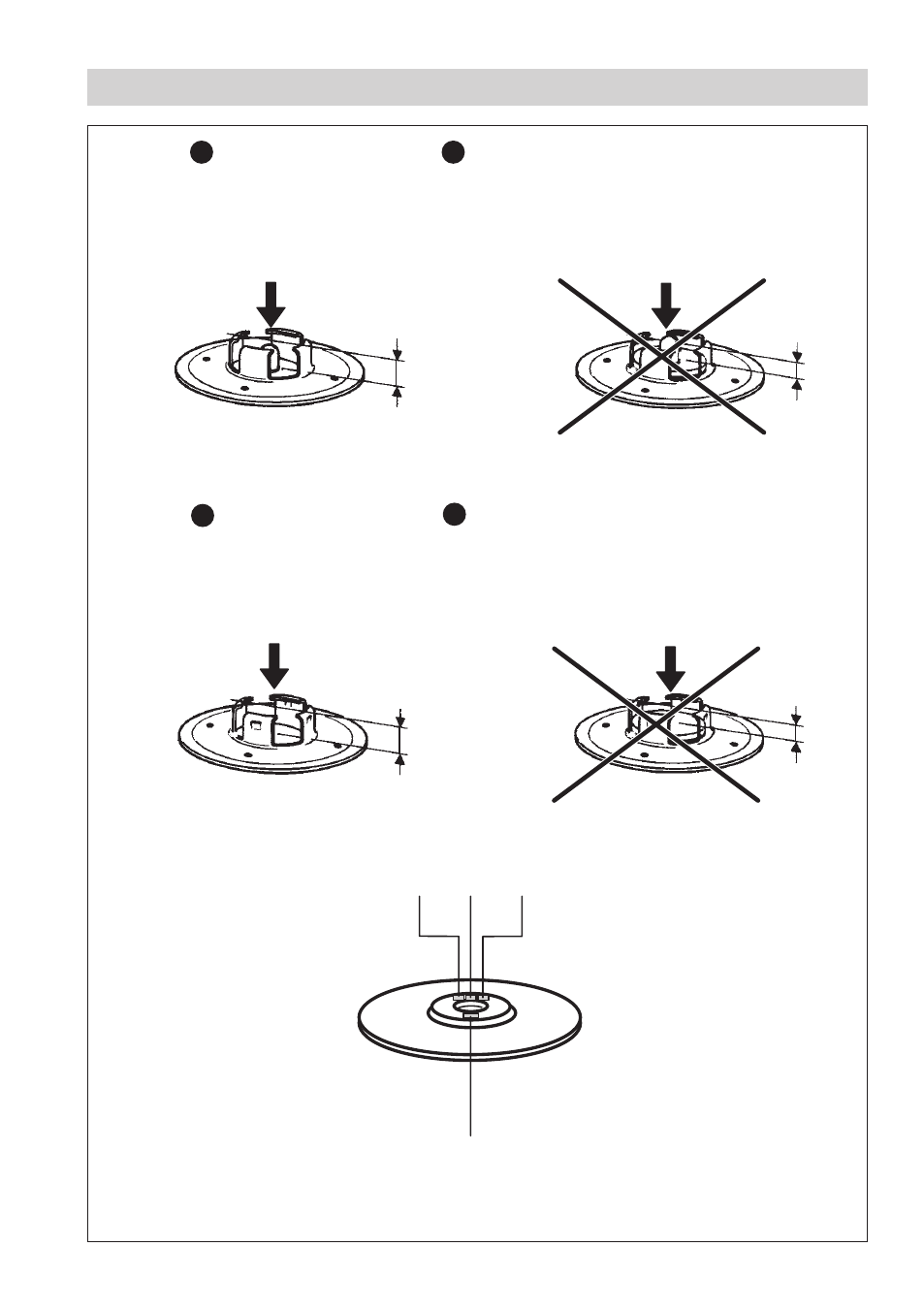

Controllo delle membrane
Membrana per impiego con sede tandem : 5 N 1, 5 U 1
Membrana per impiego con sede tandem : 5 N 2, 5 U 2
≥ 3, mm
Membrana funzionante Membrana difettosa
Membrana funzionante Membrana difettosa
Fig. 3
≤ ,6 mm
≤ 3,8 mm
≥ 4,4 mm
E1
E2
F1
F2
M N O
P
