MANUALE D’USO MEN-SP ITALIANO 71576697 - 11/09
Pagina 19 di 32

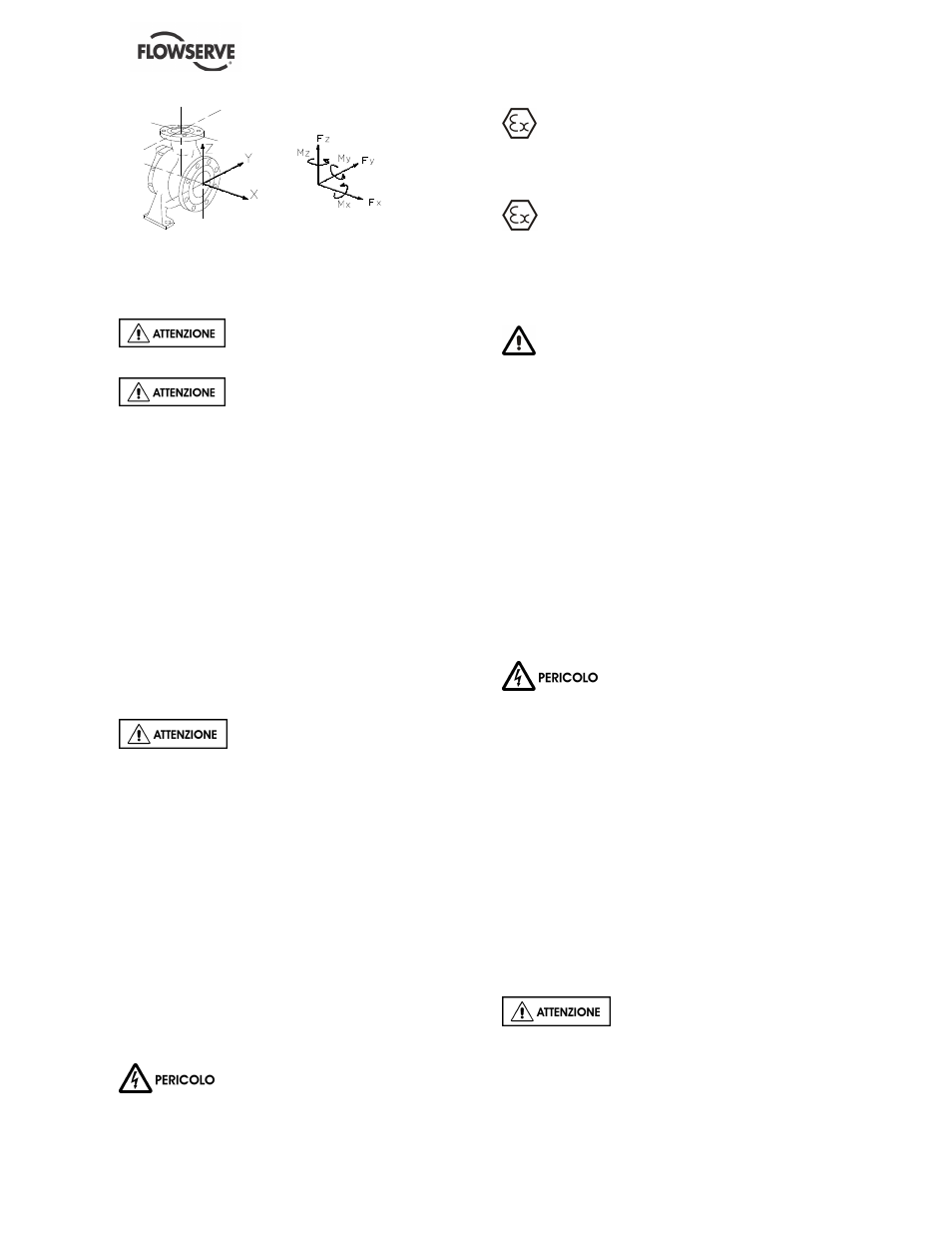

I valori delle forze e i momenti si applicano
all’insieme delle flangie e non flangia per flangia.
Per la suddivisione degli stessi sulle flangie della
pompa, verificare la norma NFCR 13 931.
La rete di tubazioni e gli accessori
devono essere irrorati prima dell'utilizzo.
La rete di tubazioni per liquidi
corrosivi deve essere disposta in modo da
consentire il lavaggio della pompa prima della
rimozione di un'unità.
4.4.2 Concezione della condotta di mandata
a) Se la condotta di mandata possiede un
divergente, l'angolo totale dello stesso sarà
compreso fra 7° e 12°.
b) Montare la valvola di mandata dopo la valvola
di non ritorno nel senso dello scarico.
c) La valvola di non ritorno sarà installata nella
tubazione di mandata per proteggere la pompa
dalle eventuali sovrapressioni ed evitare lo
svuotamento dello stesso al momento
dell’arresto.
Se necessario, un manometro di controllo può
essere collegato alla tubazione.
Mai stringere le flangie prima del
controllo finale (vedere § 4.4.3).
4.4.3 Controllo finale
a) Controllare il serraggio dei bulloni
d'ancoraggio. Stringere nuovamente se
necessario.
b) Controllare che gli otturatori sulle flangie di
aspirazione e di mandata siano ben tolte.
c) Controllare il parallelismo e la concordanza dei
fori delle flangie della tubazione con quelle
della pompa.
d) Stringere le flangie di aspirazione e di
mandata.
4.5 Collegamenti elettrici
4.5.1 Condizioni di sicurezza relative al
collegamento elettrico
I collegamenti elettrici dovrebbero
essere fatti da un elettricista qualificato in accordo
con le relative leggi locali.
È importante tenere conto della DIRETTIVA
EUROPEA sulle aree potenzialmente esplosive
laddove la conformità alla norma IEC60079-14 è
un requisito ulteriore per i collegamenti elettrici.
Evitare qualsiasi sovraccarico meccanico,
idraulico o elettrico utilizzando un braccio di
comando di arresto automatico in caso di
sovraccarico del motore o un dispositivo di
controllo dell'intensità; effettuare quindi un
controllo delle vibrazioni di routine.
È importante tenere conto della DIRETTIVA
EUROPA sulla compatibilità elettromagnetica
durante il cablaggio e l'installazione
dell'apparecchiatura in loco. È necessario prestare
attenzione per assicurare che le tecniche utilizzate
durante il cablaggio/l'installazione non aumentino
le emissioni elettromagnetiche o diminuiscano
l'immunità elettromagnetica dell'apparecchiatura,
dei cavi o di qualsiasi dispositivo collegato. In
caso di dubbi, rivolgersi a Flowserve.
Prima di effettuare un qualsiasi collegamento
elettrico, se il gruppo è rimasto in una atmosfera
umida, fare verificare la resistenza di isolamento
del motore elettrico. Questa non deve essere
inferiore a 5000 ohms per volt di tensione
nominale.
Effettuare il collegamento della messa a terra
conformemente alle legislazioni locali in vigore.
Sarà imperativo proteggere
elettricamente il motore. La protezione deve
dunque essere assicurata da un interruttore
magneto-termico posto fra il sezionatore ed il
motore. Tale interruttore può essere associato a
dei fusibili.
Utilizzare un interruttore calibrato e regolato
provvisoriamente sull'intensità rilevata sulla piastra
segnaletica.
Verificare che la tensione di alimentazione
indicata sulla piastrina segnaletica del motore
corrisponda a quella della rete elettrica.
Verificare che i conduttori di arrivo e di partenza
del contatore siano di sezione sufficiente per
assicurare un corretto funzionamento del gruppo.
Per evitare qualsiasi rischio di
grippaggio, il senso di rotazione sarà verificato
dopo adescamento della pompa (§ 5.3.1) e prima
del primo avviamento (§ 5.3.2).
