16 CIPPATRICE DA 13 CM
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE E
ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
5.11 RIMOZIONE DEL ROTORE

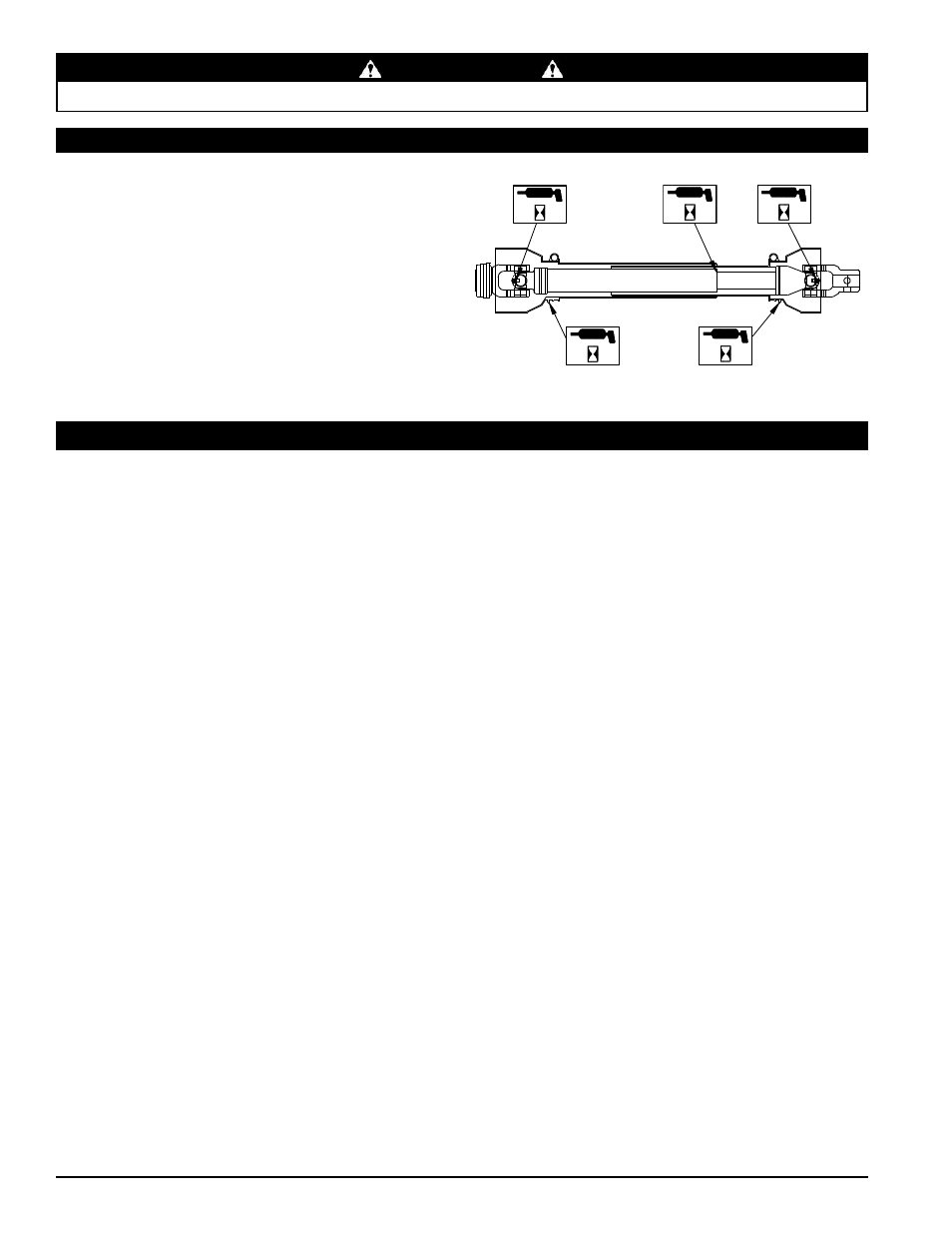

5.10 LUBRIFICAZIONE DELLA PTO
8 h 8 h 8 h
8 h 8 h
1. Ogni 8 ore, lubrificare il perno di banco della PTO.
Verificare che il grasso passi attraverso tutti i quattro
cuscinetti.
2. Ogni 8 ore, lubrificare i tubi interni della PTO. Le parti
a telescopio devono essere lubrificate per funzionare
correttamente. Le parti a telescopio senza raccordi vanno
staccate e il grasso va aggiunto manualmente con una
spazzola.
3. Ogni 8 ore, lubrificare il cuscinetto di ritenuta dello schermo
della PTO. I nippli sagomati sulla protezione in prossimità
di ciascun cuscinetto di protezione sono previsti come
raccordi di ingrassaggio e vanno lubrificati ogni 8 ore di
funzionamento.
1. Rimuovere il bullone di ritenuta da 9 mm che sostiene
il coperchio di accesso sul gruppo del telaio principale.
Inclinare la copertura aperta per consentire l'accesso al
rotore.
2. Rimuovere la protezione della cinghia grande.
3. Rimuovere la puleggia folle della cinghia e rimuovere la
cinghia di trasmissione dalle pulegge.
4. Rimuovere la boccola e la puleggia dall'albero del rotore
utilizzando i bulloni di tenuta dalla boccola.
5. Rimuovere i due bulloni da 12 mm su ciascun cuscinetto
del rotore.
6. Battere il perno a rullo da 6 mm dall'albero del rotore sul
cuscinetto anteriore.
7. Estrarre completamente il gruppo rotore dal telaio
utilizzando un argano di sollevamento o un dispositivo di
sollevamento. Il gruppo rotore completo pesa 64 kg.
8. Una volta estratto il gruppo rotore dal telaio, rimuovere
entrambi i cuscinetti con un argano a mano e collocare
nuovi cuscinetti sull'albero del rotore.
9. Sostituire il perno a rullo con un nuovo perno da 12 mm
x 5 cm, N/P 15137.
10. Riportare il gruppo rotore completo sul telaio della
cippatrice utilizzando un argano di sollevamento o un
dispositivo di sollevamento.
11. Far scorrere indietro il rotore finché il perno a rullo anteriore
non è serrato contro il cuscinetto anteriore.
12. Bloccare il cuscinetto anteriore e installare i quattro bulloni
da 13 mm su ogni cuscinetto per serrarli al telaio. Serrare
i bulloni a 101,7 Nm.
13. Controllare e regolare l'incudine di cippatura se necessario.
Bloccare il cuscinetto posteriore.
14. Far scorrere la boccola sopra l'albero con la flangia contro
il cuscinetto e bloccare la boccola sull'albero.
15. Fissare la puleggia grande alla boccola.
16. Riposizionare la cinghia di trasmissione sulle pulegge
e abbassare la puleggia della cinghia. Controllare
l'allineamento delle pulegge e regolare se necessario.
17. Chiudere la copertura e riposizionare i bulloni.
18. Riposizionare la protezione della cinghia e ripristinare il
funzionamento.
