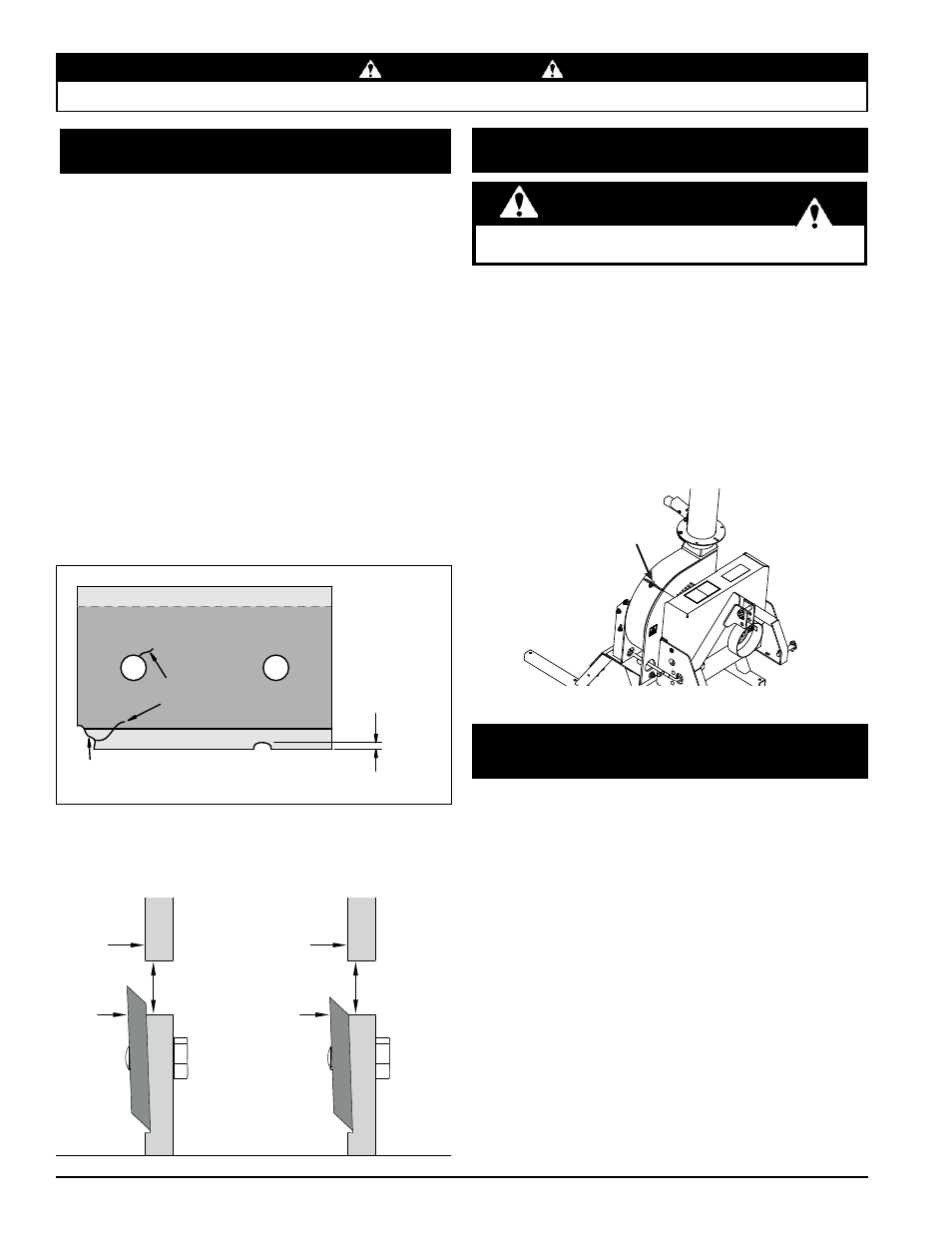

12 CIPPATRICE DA 13 CM
ASSISTENZA E MANUTENZIONE
Chipping blades are sharp! Use caution when working on
machine to avoid injury.
Per rimuovere le lame di cippatura per l'affilatura:
1. Rimuovere il bullone di ritenuta da 9 mm che sostiene
il coperchio di accesso sul gruppo del telaio principale
(vedere Fig. 5.1).
2. Inclinare la copertura aperta per consentire l'accesso al
rotore. Ruotare il rotore in modo che i bulloni di serraggio
delle lame di cippatura siano maggiormente accessibili.
3. Rimuovere i due bulloni esagonali che sostengono la
lama di cippatura.
4. Ripetere l'operazione per tutte le quattro lame della
cippatrice.
AVVERTENZA
5.4 RIMOZIONE DELLE LAME DELLA
CIPPATRICE
Le lame possono essere affilate su una rettificatrice da banco
o da un professionista.
1. Non affilare né molare mai le superfici di montaggio delle
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
2. Rettificare nuovamente il bordo angolato delle lame
di cippatura a 45 gradi (Figura 5.2). Accertarsi che
sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
3. Quando si esegue la rettifica prestare attenzione a che la
lama non si surriscaldi e non cambi colore. Ciò rimuove
le proprietà di trattamento al calore.
4. Utilizzare tempi di rettifica brevi e raffreddare con acqua
o qualche tipo di refrigerante liquido.
5. Rimuovere una quantità uguale da ciascuna lama per
mantenere il bilanciamento del rotore.
6. Piccole imperfezioni quali intaccature e sbavature sul
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
5.5 AFFILATURA DELLE LAME DELLA
CIPPATRICE
ACCESS
BOLT
Figura 5.1 Bullone di accesso
5.3 MANUTENZIONE DELLE LAME DELLA
CIPPATRICE
Le lame di cippatura potrebbero smussarsi, rendendo difficile
la cippatura e aggiungendo un ulteriore sforzo alla macchina.
CONTROLLARE CHE LE LAME SIANO AFFILATE OGNI
5-15 ORE DI LAVORO E AFFILARLE SE NECESSARIO.
La spia del controller lampeggerà con un codice giallo ogni 15
ore come promemoria di controllare le lame della cippatrice.
Per ripristinare il controller, vedere la Sez. 6.
Le lame devono essere affilate se:
• La macchina vibra notevolmente quando viene inserito
del materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo non uniforme o
presentano code filiformi, soprattutto quando si cippano
rami verdi.
Prima di affilare le lame di cippatura, controllare eventuali danni
permanenti. Sostituire la lama se:
• Ci sono incrinature, angoli rotti o tagli più grandi di 3 mm
(vedere sotto).
INTACCATURA
SUPERIORE
A 0,3 cm
INCRINATURA
SUPERIORE
A 0,3 cm
ANGOLO
SPEZZATO
Le lame di frantumazione sono taglienti! Prestare
attenzione lavorando sulla macchina per evitare lesioni.
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE E
ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
DISCO DELLA
CIPPATRICE
DISCO DELLA
CIPPATRICE
SCANALATURA DI
CIPPATURA
SCANALATURA DI
CIPPATURA
LAMA
NUOVA
LA LAMA È TROPPO
CORTA, DEVE ESSERE
SOSTITUITA
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della cippatrice
(vedere sotto).
