CIPPATRICE DA 10 CM 13
IT
ALIANO
ASSISTENZA E MANUTENZIONE
AVVERTENZA
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA
FONTE DI ALIMENTAZIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
Per rimuovere le lame di cippatura:
1. Rimuovere le due 3 / 8 di pollice dadi di bloccaggio che
fissano il coperchio di accesso (vedi Figura 5.1) al gruppo
telaio principale.
5.2 MANUTENZIONE DELLE LAME DI
CIPPATURA
AVVERTENZA
Le lame di cippatura sono affilate! Prestare attenzione
lavorando sulla macchina per evitare lesioni.

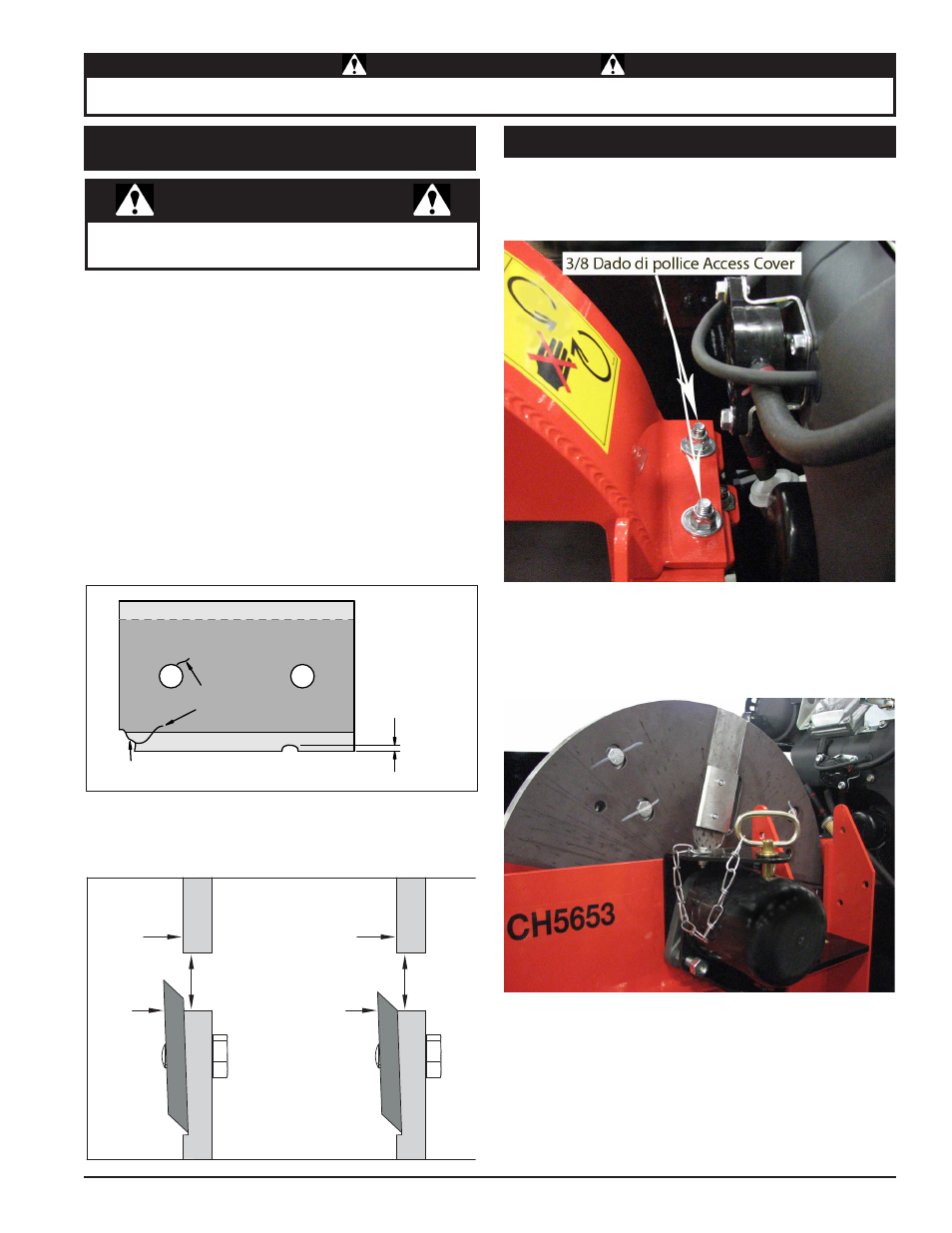

Figura 5.1, Rotore coperchio di accesso
5.3 RIMOZIONE DELLE LAME
INTACCATURA
SUPERIORE
A 0,3 cm
INCRINATURA
SUPERIORE
A 0,3 cm
ANGOLO
SPEZZATO
Le lame di cippatura potrebbero smussarsi, rendendo difficile
la cippatura e aggiungendo un ulteriore sforzo alla macchina.
CONTROLLARE CHE LE LAME SIANO AFFILATE OGNI
5-15 ORE DI LAVORO E AFFILARLE SE NECESSARIO.
Le lame devono essere affilate se:
• La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
•
I trucioli vengono scaricati in modo non uniforme o presentano
code filiformi, soprattutto quando si cippano rami verdi.
Prima di affilare le lame di cippatura, controllare eventuali
danni permanenti. Sostituire la lama se:
• Ci sono incrinature, angoli rotti o tagli più grandi di 3 mm
(vedere sotto).
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della
cippatrice (vedere sotto).
CHIPPING
SLOT
NEW
BLADE
CHIPPER
DISC
BLADE IS
TOO SHORT,
MUST BE
REPLACED
CHIPPER
DISC
CHIPPING
SLOT
Figura 5.2, Locking Pin securing rotor in place
2. Inclinare la copertura aperta per consentire l'accesso al
rotore. Ruotare il rotore in modo che i bulloni di serraggio
delle lame di cippatura siano maggiormente accessibili
und e blocco rotore con perno di blocco.
3. Rimuovere i due bulloni da 8 mm che sostengono la lama
di cippatura. Ripetere l'operazione per tutte le quattro
lame. Le quattro lame di cippatura hanno due bordi per
lama e possono essere invertite una volta per ciascuna
prima di affilarle. Se nessuno dei due lati è stato utilizzato,
rimuovere e invertire le lame di cippatura.
4. Reinstallare le lame di cippatura e e la coppia a 25 ft-
lbs.
