Funzionamento
26 KL1904
4.3 Diagnostica

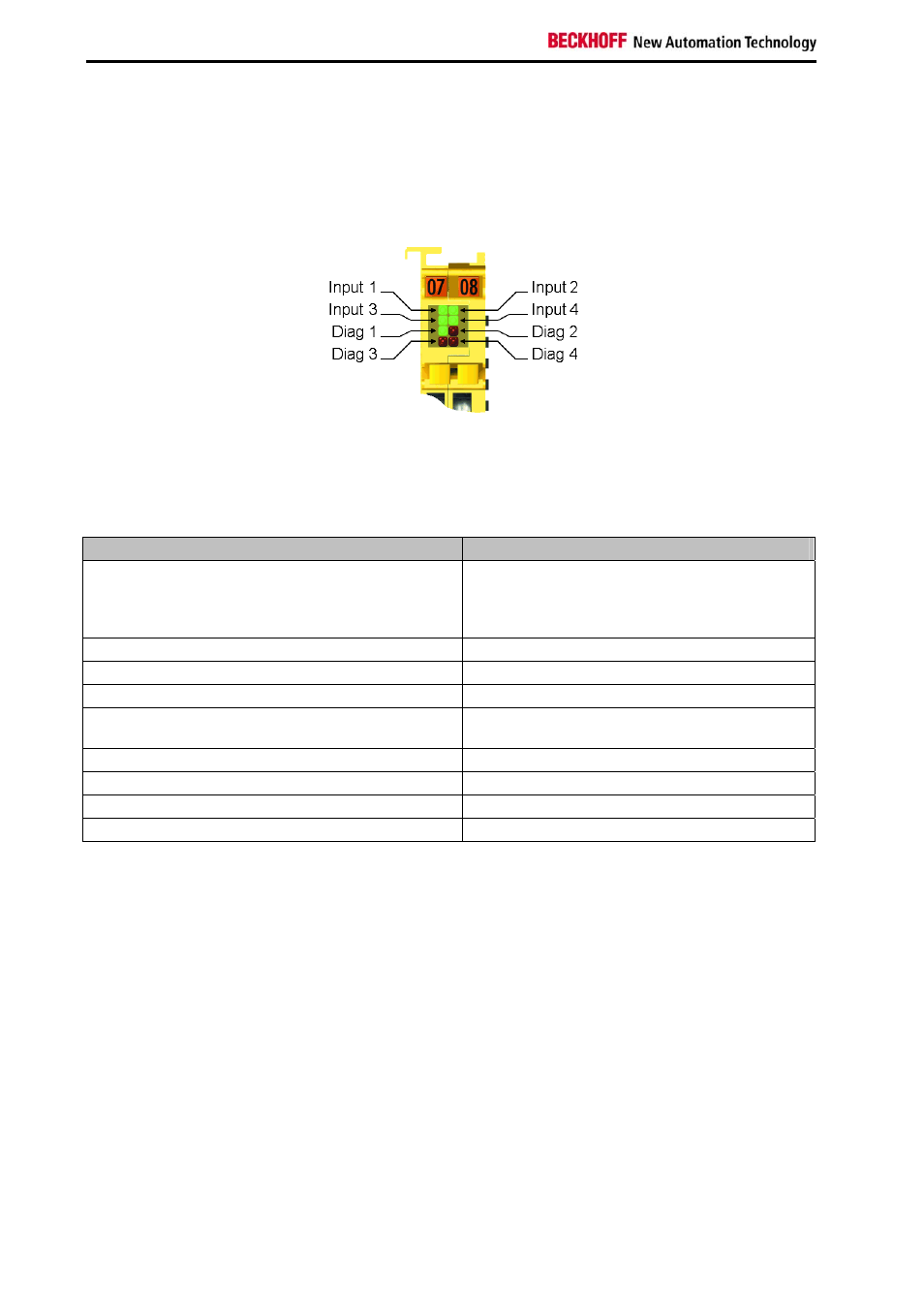

4.3.1 LED di diagnostica
4.3.1.1 Diag 1 (verde)
Il LED Diag 1 indica lo stato dell'interfaccia TwinSAFE.
Codice intermittenza Significato
LED sempre acceso
(da versione firmware 17) o
lampeggio con ciclo da 1 Hz
(fino alla versione firmware 16) Funzionamento normale:
comunicazione TwinSAFE OK
Lampeggio rapido alternato ad 1 impulso Errore in un Parametro S (parametro TwinSAFE)
Lampeggio rapido alternato a 2 impulsi Errore in un Parametro I (parametro Individuale)
Lampeggio rapido alternato a 3 impulsi Attesa dei parametri S e I
Lampeggio rapido alternato a 4 impulsi Parametri S e I corretti:
attesa del primo Host-Message
Lampeggio rapido alternato a 5 impulsi Errore Watchdog
Lampeggio rapido alternato a 6 impulsi Errore CRC
Lampeggio rapido alternato a 7 impulsi Errore numero di sequenza
Lampeggio rapido alternato a 8 impulsi Stato intermedio in un sensore
4.3.1.2 Diag 2 (rosso)
Il LED Diag 2 emette una luce rossa, quando il terminale rileva un'alimentazione esterna o un
collegamento incrociato tra due canali. Una volta eliminato l'errore, il LED si spegne.
