Funzionamento
KL1904 25
4.2.5.1 Configurazione del KL1904 per barriere luminose, barriere fotoelettriche, griglie
fotoelettriche ecc.
A partire dalla versione firmware 17, il KL1904 supporta anche il collegamento diretto di dispositivi di
protezione senza contatto con due uscite provviste di sistema autotest come barriere e griglie
fotoelettriche, barriere luminose, scanner laser ecc.

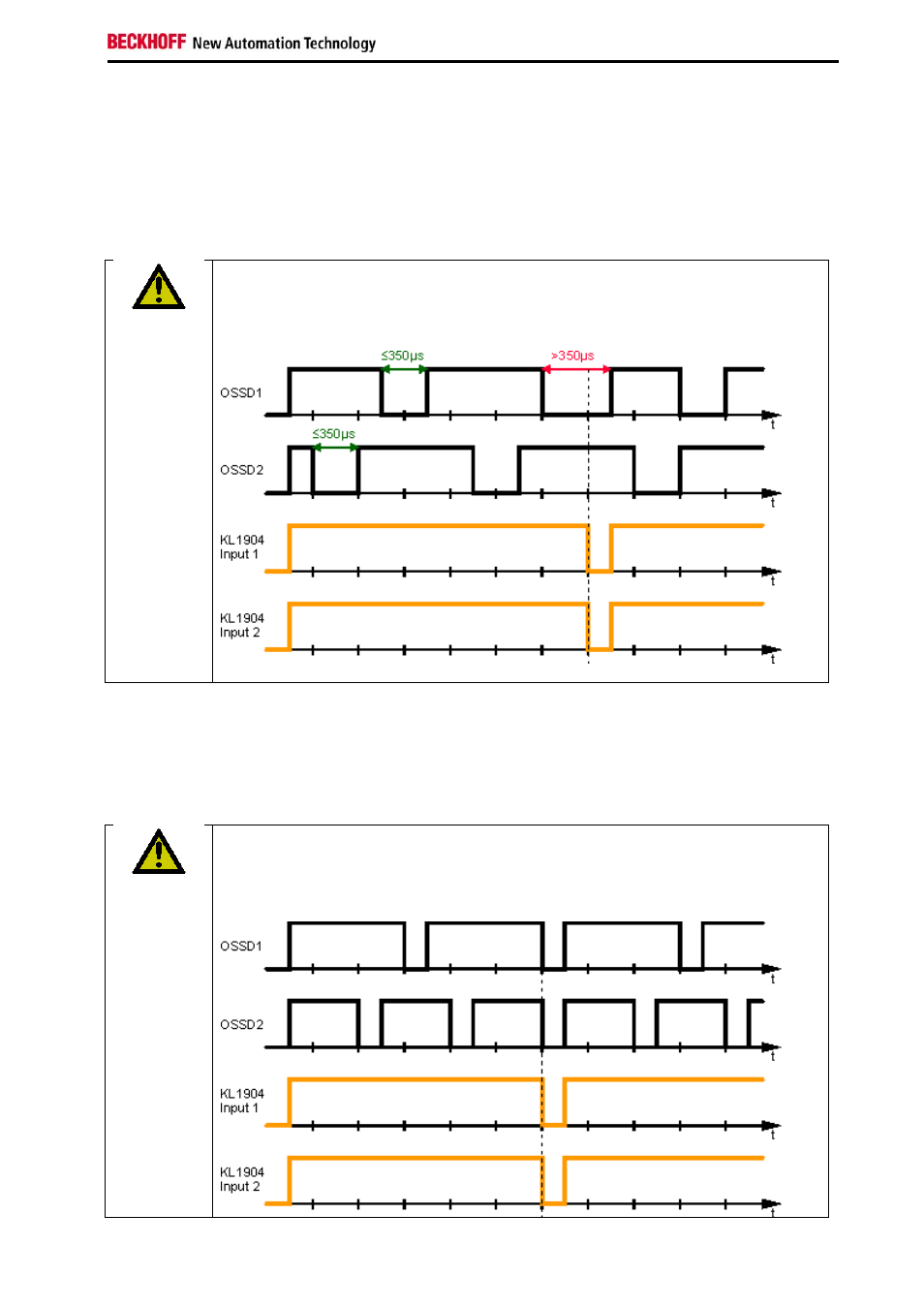

Sensori con uscite dotate di sistema autotest
ATTENZIONE
Al KL1904 è possibile collegare unicamente sensori con uscite dotate di procedura di
autotest la cui durata non superi i 350 µs!
Parametro
Per il collegamento di tali sensori, è necessario impostare i seguenti parametri per il KL1904 nel TwinCAT
System Manager:
• Collegare i due segnali del sensore ai canali 1 e 2 o, in alternativa, ai canali 3 e 4 e abilitare la
valutazione bicanale per gli ingressi in uso.
• Impostare il test sensore del KL1904 su non attivo per entrambi gli ingressi utilizzati.
Una procedura contemporanea di autotest del sensore con valutazione bicanale
non è ammessa
ATTENZIONE
I due canali della valutazione a due canali non possono essere impostati
contemporaneamente su LOW per effetto della procedura di autotest del sensore!
