Collegamenti

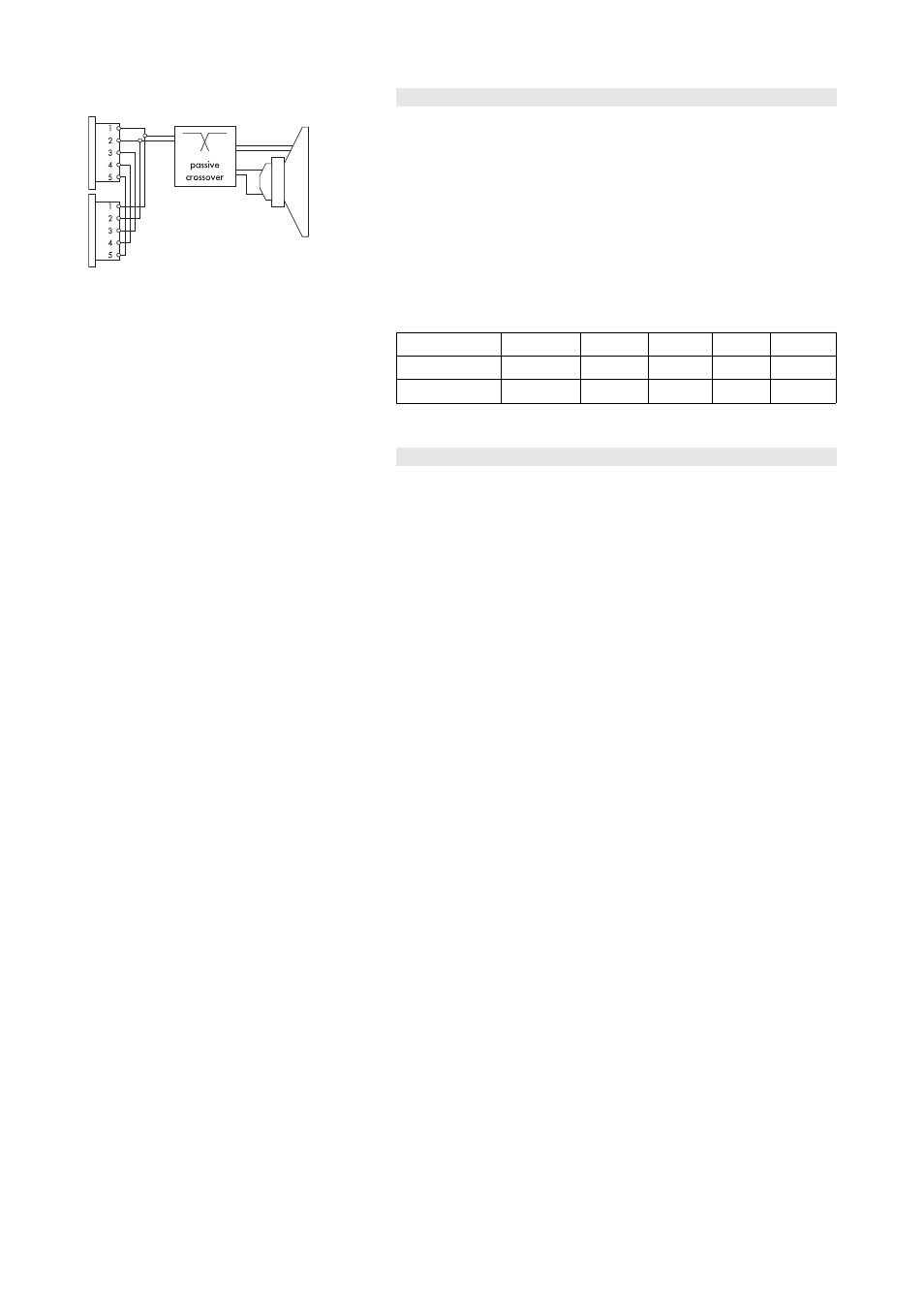

Fig. 4: Cablaggio dei connettori
Il cabinet del sistema E8 è dotato di una coppia di connettori EP5. I
cinque pin dei due connettori sono collegati in parallelo. Il sistema E8
utilizza i pin 1/2. I pin 3/4 e 5 sono riservati per i subwoofer attivi, con il
pin 5 utilizzato come SenseDrive (disponibile solo con l'uso di un
amplificatore D12 e cablaggio a 5 conduttori). Utilizzando il connettore
maschio per l'ingresso, il connettore femmina consente il collegamento
diretto di altoparlanti supplementari.
Come opzione, il sistema E8 può essere fornito in versione con connettori
NL4.
Le corrispondenze tra i pin dei connettori EP5 e NL4 e l'opzione cavo fisso
sono riportate nella tabella seguente.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.d.
Cavo fisso (PG) Marrone (+) Blu (–)
Funzionamento con amplificatore D6 o D12
Selezionare la configurazione E8 del controller.
Per l'amplificatore D12, essa è disponibile nelle modalità "Dual Channel"
e "Mix TOP/SUB". Per combinazioni con subwoofer pilotati in maniera
indipendente, alimentate con un singolo cavo a 4/5 fili, è necessario
selezionare la modalità "Mix TOP/SUB".
È possibile collegare un massimo di quattro sistemi E8 ad ogni canale
dell'amplificatore D6 o D12.
Gli amplificatori D6 e D12 prevedono la configurazione supplementare
E8-X, da selezionare quando i sistemi E8 sono utilizzati in combinazione
con subwoofer E12X-SUB passivi sullo stesso canale. La configurazione
E8-X fornisce una correzione specifica per la risposta in frequenza
complessiva di questi sistemi.
Se si seleziona la configurazione E8-X, è possibile collegare una
combinazione di un massimo di tre sistemi E8 o E12X-SUB al relativo
canale dell'amplificatore D12 o D6.
In applicazioni con bassi livelli continui e con bassa temperatura
ambiente, è possibile collegare fino a quattro sistemi a un canale
dell'amplificatore D12.
Impostazioni del controller
Per ottimizzare il comportamento che il sistema presenta all'ascolto, sono
disponibili le funzioni CUT, HFA e CPL.
Filtro CUT
Il filtro CUT attenua la risposta in bassa frequenza del sistema E8 che
risulta così configurato per l'utilizzo congiunto con E12X-SUB o E15X-SUB
in modalità attiva o di altri subwoofer attivi d&b.
