Sistema di altoparlanti E6

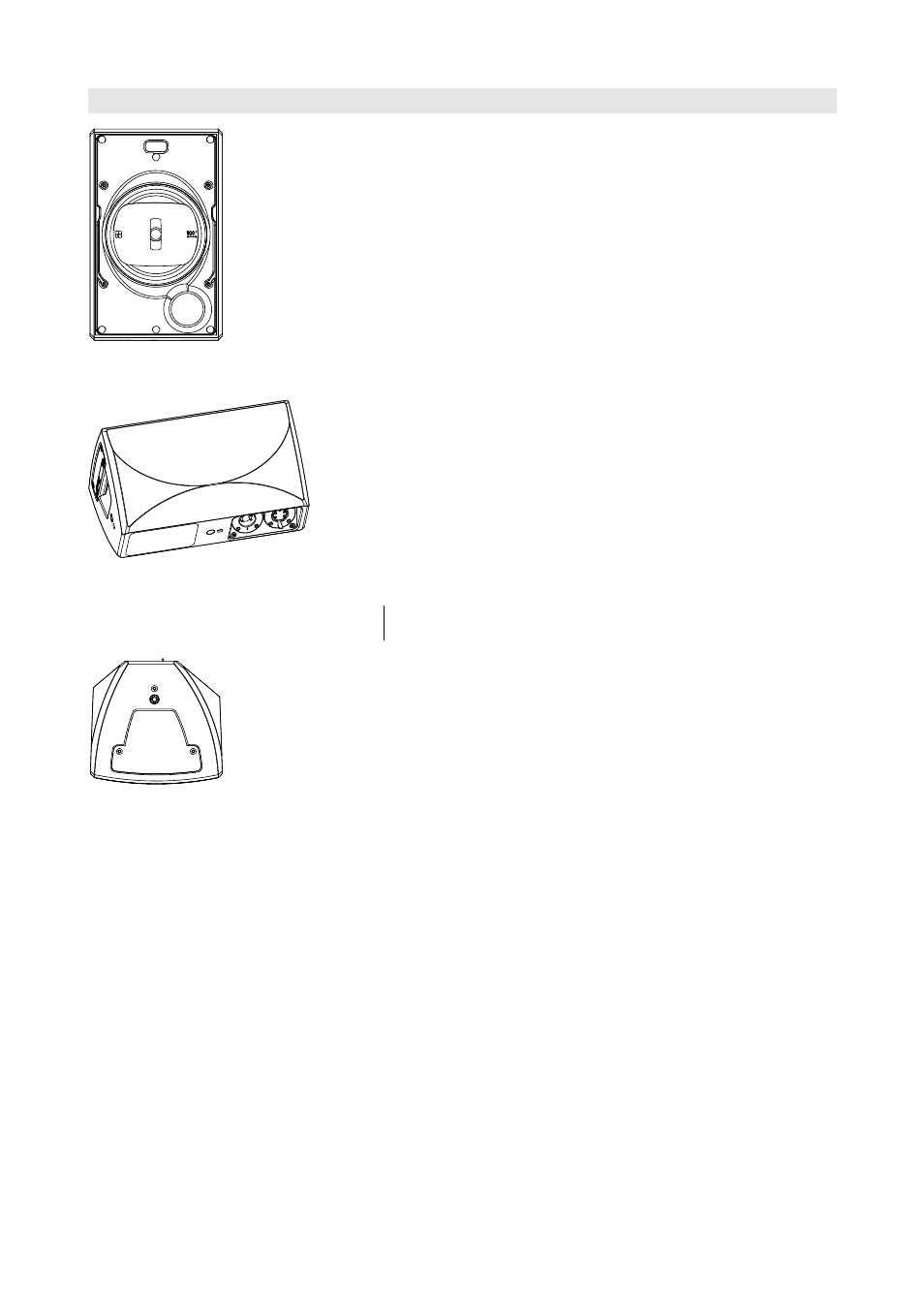

Fig. 1: Sistema di altoparlanti E6
Fig. 2: Sistema E6 in configurazione monitor
da palco
E6 è un sistema di altoparlanti multiuso ad alte prestazioni che utilizza
un'unità coassiale integrata da 6,5”/1” con magnete al neodimio e
tromba a direttività costante. La tromba, con angolo di dispersione di
100° x 55° (orizz. x vert.), può essere facilmente ruotata di 90° senza
l'uso di utensili in modo da ottenere un angolo di dispersione di 55° x
100°.
E6 è un sistema a due vie con crossover passivo interno. La risposta in
frequenza si estende da 85 Hz a oltre 20 kHz.
Il cabinet del sistema E6 è realizzato in poliammide stampato a iniezione,
con finitura in vernice nera antiurto e resistente agli agenti atmosferici. La
sua forma ne consente la disposizione in verticale o in orizzontale e l'uso
come monitor da palco.
Il lato anteriore del cabinet è protetto da una griglia metallica rigida
posta davanti a uno strato di schiuma acusticamente trasparente. La
griglia può essere facilmente rimossa senza l'uso di utensili per modificare
l'orientazione della tromba.
Il cabinet è dotato di una maniglia per il trasporto e quattro inserti filettati
M8 per il collegamento a diversi accessori di montaggio quali Z5377 E6
Flying bracket, Z5378 E6 Horizontal bracket o a un cavo di sicurezza.
Per consentirne l'uso come monitor da palco, il pannello dei connettori del
cabinet del sistema E6 è incassato e inclinato. Il cabinet è orientato
correttamente quando il pannello si trova sulla destra.
ATTENZIONE: Pilotare il sistema E6 esclusivamente con un amplificatore d&b
correttamente configurato per non danneggiare i componenti del sistema.
Fig. 3: Sistema E6 - versioni SC/WR
vista dall'alto
Opzioni per il cabinet del sistema E6
La versione in colore speciale (SC) del cabinet è disponibile in tutti i colori
della tabella dei colori RAL. Essa viene fornita senza senza la maniglia. La
relativa apertura nel cabinet è coperta da una piastra dello stesso colore
del cabinet. Il connettore è di tipo NL4.
La versione resistente agli agenti atmosferici (WR) è disponibile solo in
colore nero. Anch'essa viene fornita senza la maniglia. È dotata di un
cavo di ingresso fisso (5 m, tipo H-07-RN-F 2 x 2,5 mm
2 /AWG 13).
