Cablaggio con cavo fisso
Il sistema 8S viene fornito completo di placca di copertura
[1] e di
anello di guarnizione in gomma [2]. Per applicazioni al chiuso,
ove necessario, tali parti possono essere utilizzate per nascondere
il pannello che ospita i connettori. Per usi allo scoperto, il pannello
di connessione deve essere necessariamente protetto, per esempio
utilizzando entrambe le suddette parti al fine di garantire un grado
di protezione IP34.
Per installare il cavo di connessione fisso, procedere come
descritto di seguito:
Utensili necessari: Cacciavite a croce (#PH2).
1. Munirsi dell'anello in gomma e del cavo di connessione.
2. Liberare il foro pre-tagliato presente sulla placca e applicarvi
l'anello di guarnizione in gomma.
3. Inserire il cavo di connessione nell'anello in gomma e connet-
tere i conduttori alla morsettiera.
Þ Rispettare la corretta polarità!
4. Rimuovere le quattro viti dal pannello di connessione.
5. Spingere la placca verso il pannello di connessione fino a
completa chiusura.
6. Infine fissare la placca al pannello di connessione tramite le
quattro viti.

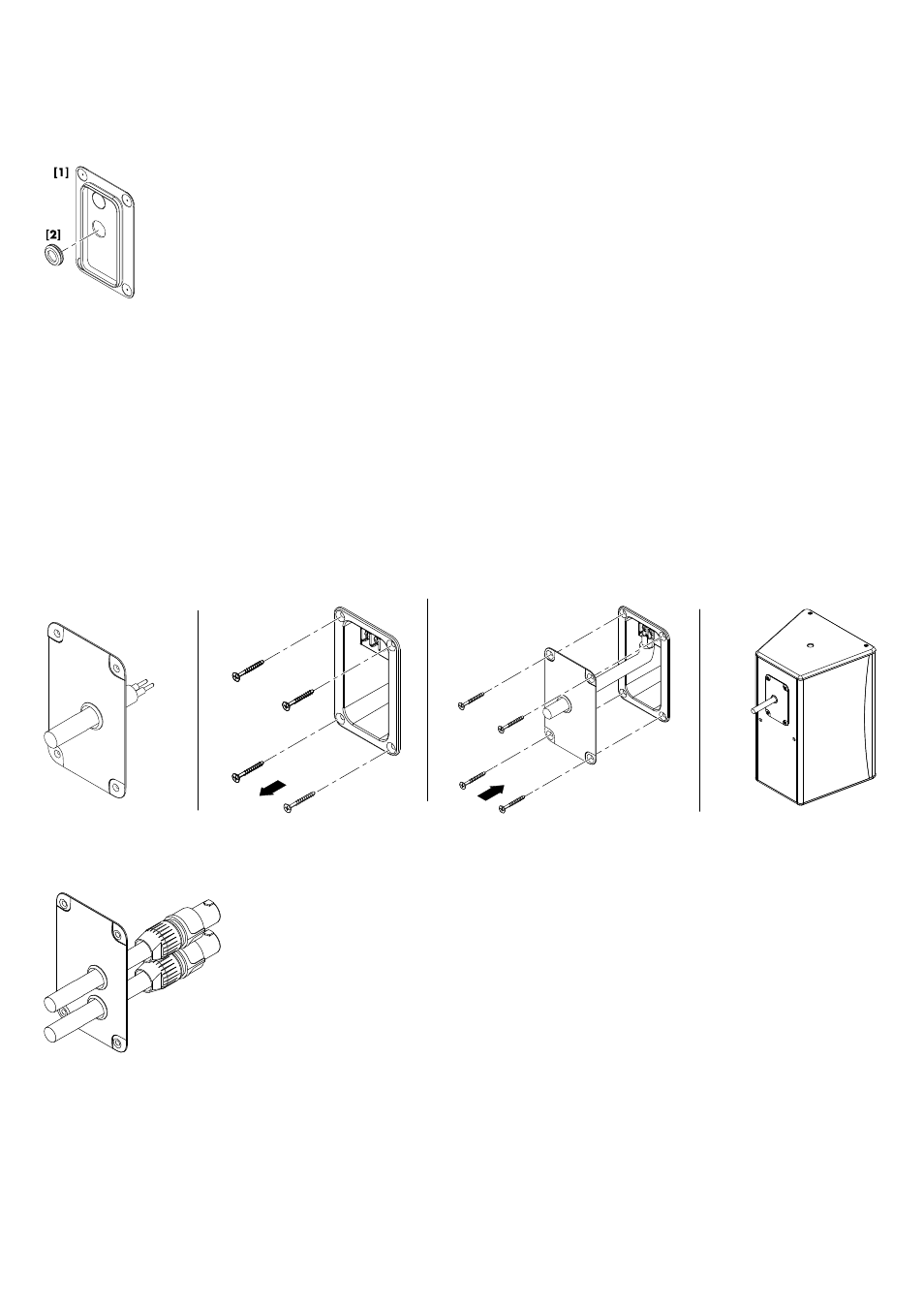

Fig. 4: Montaggio del cavo di connessione fisso
Cablaggio tramite connettori NL4 e coperchio
I due connettori femmina NL4 presenti sul pannello di connessione
del cabinet sono posizionati in una rientranza per permettere l'uti-
lizzo della placca di copertura [1] anche con l'uso di cavi con
connettori NL4, come mostrato nella figura a lato.
Nota: Per tale opzione, devono essere utilizzati connettori
Neutrik tipo NL4FC.
La placca è dotata di due fori pre-tagliati per permettere il collega-
mento in parallelo del sistema di altoparlanti.
Per utilizzare il collegamento tramite connettori NL4, seguire la
medesima procedura appena descritta nella sezione intitolata Þ
"Cablaggio con cavo fisso" a pag. 5.
Fig. 3: Placca di copertura e anello in gomma
Fig. 5: Cablaggio tramite connettori NL4 e placca di copertura [1]
