2.1. Descrizione
8S è un sistema di altoparlanti a larga banda a due vie con
cabinet bass-reflex, che impiega un'unità coassiale da 8"/1" in
abbinamento a un crossover passivo. La configurazione coassiale
del driver a compressione e del woofer, assemblati in un unico
magnete, rendono l'unità molto compatta, con una dispersione
delle frequenze acute di 100° a direttività costante.
Con una risposta in frequenza che si estende da 70 Hz a 20 kHz,
il sistema può essere impiegato come sorgente a gamma intera o
integrato da differenti subwoofer delle Serie xS o xA.
Il cabinet è realizzato in multistrato marino con finitura in vernice
nera antiurto. Il lato anteriore del cabinet è protetto da una griglia
metallica rigida posta davanti a uno strato di schiuma acustica-
mente trasparente.
Il pannello posteriore del sistema 8S incorpora due inserti filettati
M8 per il fissaggio delle staffe Z5402 Wall mount M, the Z5403
Wall mount L o Z5404 Flying bracket 8S. I pannelli superiore e
inferiore sono dotati ciascuno di un inserto filettato M8 per il fis-
saggio della staffa M8 Z5408 Horizontal bracket 8S. Gli inserti
sono protetti da tappi in colore coordinato al cabinet. I tappi
devono essere rimossi prima del montaggio di qualsiasi acces-
sorio.
Opzioni per il cabinet
La versione resistente agli agenti atmosferici (WR) è idonea per
l'impiego all'aperto (grado di protezione IP34 con inclinazione ver-
ticale fino a +15°). Il cabinet è rivestito con trattamento PCP
(Polyurea Cabinet Protection) ed è disponibile solo nel colore nero.
2.2. Collegamenti
Il sistema è dotato di una coppia di connettori NL4 e di una mor-
settiera a due poli con terminali a vite (ST - sezione fino a 4 mm
2 /
AWG 11). Tutti i pin dei due connettori sono collegati in parallelo.
Il sistema utilizza i pin 1+/1–. I pin 2+/2– sono riservati per i sub-
woofer attivi.
La versione resistente agli agenti atmosferici (WR) è dotata di un
cavo di ingresso fisso (tipo PG, H07-RN-F, 2 x 2.5 mm
2
(AWG 13), lunghezza standard 5.5 m (18 ft).
Le corrispondenze tra le opzioni di cablaggio disponibili sono
riportate nella tabella seguente.
NL4 1+ 1– 2+ 2–
ST + – n.a. n.a.
PG Marrone (+) Blu (–) n.a. n.a.

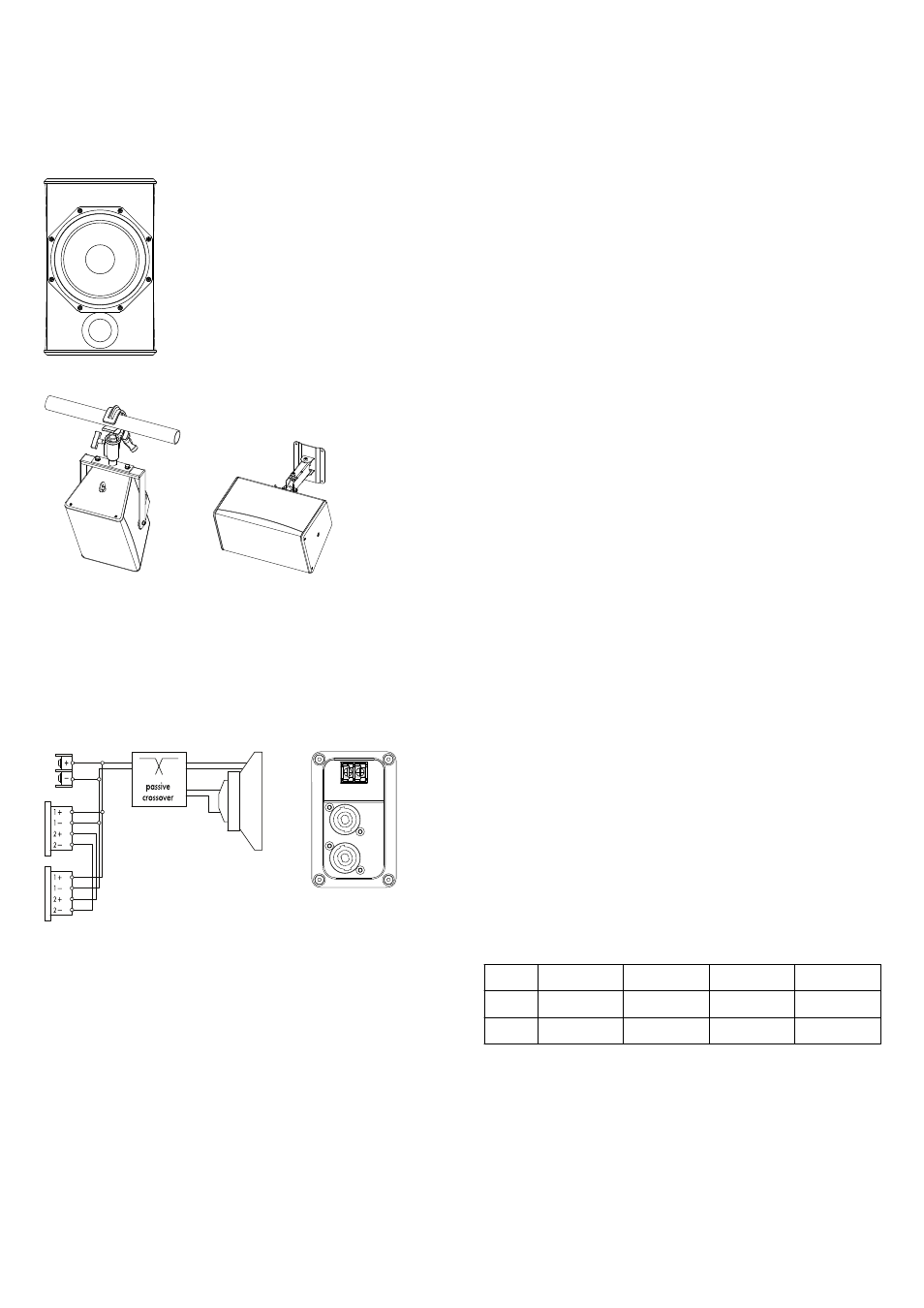

Fig. 1: Sistema di altoparlanti 8S
Esempi di montaggio:
8S con gli accessori Z5404 Flying bracket, Z5010 TV spigot
e Z5012 Pipe clamp.
8S con la staffa Z5403 Wall mount L.
Fig. 2: Cablaggio dei connettori
2. Sistema di altoparlanti 8S
