GLi array verticali vengono sospesi utilizzando la barra Z5414
Flying bar xA e le piastre Z5413 Flying bar connector plates xA.
Per l'assemblaggio di configurazioni a norma e per informazioni
sulla sicurezza e sul corretto montaggio, fare riferimento al rispet-
tivo manuale di rigging.
Opzioni per il cabinet
La versione resistente agli agenti atmosferici (WR) è idonea per
l'impiego all'aperto (grado di protezione IP34 con inclinazione ver-
ticale fino a 0°). Il cabinet è rivestito con trattamento PCP
(Polyurea Cabinet Protection) ed è disponibile solo nel colore nero.
2.2. Collegamenti
I sistemi sono dotati di una coppia di connettori NL4 e di una mor-
settiera a due poli con terminali a vite (ST - sezione fino a 4 mm
2 /
AWG 11). Tutti i pin dei due connettori sono collegati in parallelo.
I sistemi utilizzano i pin 2+/2–. I pins 1+/1– sono riservati per i
sistemi d&b full range.
La versione resistente agli agenti atmosferici (WR) è dotata di un
cavo di ingresso fisso (tipo PG, H07-RN-F, 2 x 2.5 mm
2
(AWG 13), lunghezza standard 5.5 m (18 ft).
Le corrispondenze tra le opzioni di cablaggio disponibili sono
riportate nella tabella seguente.
NL4 1+ 1– 2+ 2–
ST n.a. n.a. + –
PG n.a. n.a. Marrone (+) Blu (–)
Cablaggio con cavo fisso
I sistemi 27S-SUB e 27A-SUB vengono entrambi forniti con una
placca di copertura [1] e un anello di guarnizione in gomma [2].
Per applicazioni al chiuso, ove necessario, tali parti possono
essere utilizzate per nascondere il pannello che ospita i connettori.
Per usi allo scoperto, il pannello di connessione deve essere neces-
sariamente protetto, per esempio utilizzando entrambe le suddette
parti al fine di garantire un grado di protezione IP34.
Per installare il cavo di connessione fisso, procedere come
descritto di seguito:
Utensili necessari: Cacciavite a croce (#PH2).
1. Munirsi dell'anello in gomma e del cavo di connessione.
2. Liberare il foro pre-tagliato presente sulla placca e applicarvi
l'anello di guarnizione in gomma.
3. Inserire il cavo di connessione nell'anello in gomma e connet-
tere i conduttori alla morsettiera.
Þ Rispettare la corretta polarità!
4. Rimuovere le quattro viti dal pannello di connessione.
5. Spingere la placca verso il pannello di connessione fino a
completa chiusura.
6. Infine fissare la placca al pannello di connessione tramite le
quattro viti.

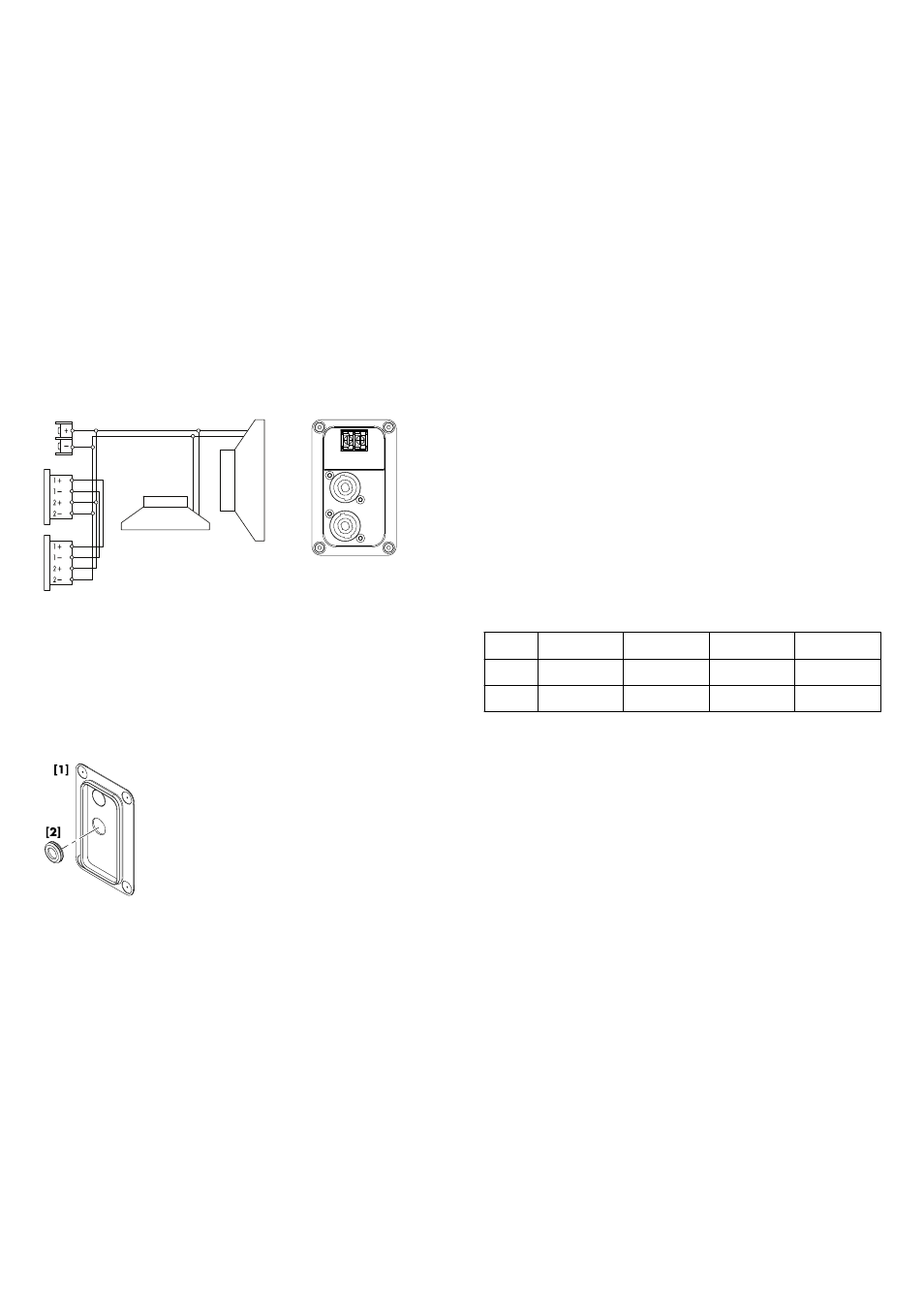

Fig. 3: Cablaggio dei connettori
Fig. 4: Placca di copertura e anello in gomma
d&b 27S-SUB/27A-SUB Manuale d'uso (1.2 IT) 6
