2.1. Descrizione
27S-SUB e 27A-SUB sono subwoofer cardioidi compatti, dalle pre-
stazioni elevate, da impiegare per integrare i sistemi di altoparlanti
d&b Serie xS e Serie xA. I cabinet ospitano due woofer al neo-
dimio a lunga escursione in configurazione cardioide: un woofer
da 15“ in volume bass-reflex che irradia verso il fronte e un woofer
da 12” in volume passabanda a doppia camera che irradia poste-
riormente. La particolare disposizione e il sistema di accordi forni-
scono una dispersione di tipo cardioide tramite un singolo canale
di amplificatore.
Il sistema 27A-SUB possiede le stesse caratteristiche acustiche
comuni al sistema 27S-SUB, inoltre il suo cabinet è dotato di un
sistema di rigging integrato per l'assemblaggio in array verticali. Il
subwoofer 27A-SUB può essere combinato con i sistemi 10A e
10AL.
La risposta in frequenza si estende da 40 Hz a 140/100 Hz.
I cabinet sono realizzati in multistrato marino con finitura in vernice
nera antiurto. Il lato anteriore dei cabinet è protetto da una griglia
metallica rigida posta davanti a uno strato di schiuma acustica-
mente trasparente.
Il sistema 27S-SUB è dotato di quattro piedini in gomma che impe-
discono il movimento del cabinet e proteggono dai graffi il pan-
nello inferiore.
I cabinet sono conformi alla norma DIN 18032-3 riguardo alla
Resistenza ai Colpi di Palla.
Dispersione cardioide
La dispersione cardioide evita l'inutile dispersione di energia dietro
al sistema e riduce notevolmente il campo riverberante in gamma
grave, garantendo la massima precisione nella riproduzione delle
basse frequenze. I subwoofer 27S e 27A possono essere utilizzati
come unità stand-alone o in combinazioni impilate o sospese con
una distanza minima di 60 cm (2 ft) tra colonne adiacenti o da
pareti laterali. Quando installati davanti a una parete, la distanza
minima da rispettare tra il pannello posteriore del cabinet e il muro
è di 15 cm (0.5 ft).
Componenti rigging del sistema 27S-SUB
I pannelli laterali del sistema 27S-SUB sono entrambi equipaggiati
con una coppia di inserti filettati M10 per il fissaggio della staffa
Z5410 Horizontal bracket 18S/27S. Gli inserti sono protetti da
tappi in colore coordinato al cabinet. I tappi devono essere rimossi
prima del montaggio di qualsiasi accessorio.
Componenti rigging del sistema 27A-SUB
I sistemi 27A-SUB vengono connessi tra loro a formare un array
verticale tramite gli accessori Z5418 Connector plates xA-SUB.
Possono essere connessi insieme fino a quattro subwoofer 27A-
SUB. Quando inseriti in cima ad array di sistemi 10A or 10AL fino
a due subwoofer 27A-SUB possono essere combinati con un mas-
simo di sei sistemi 10A/10AL.

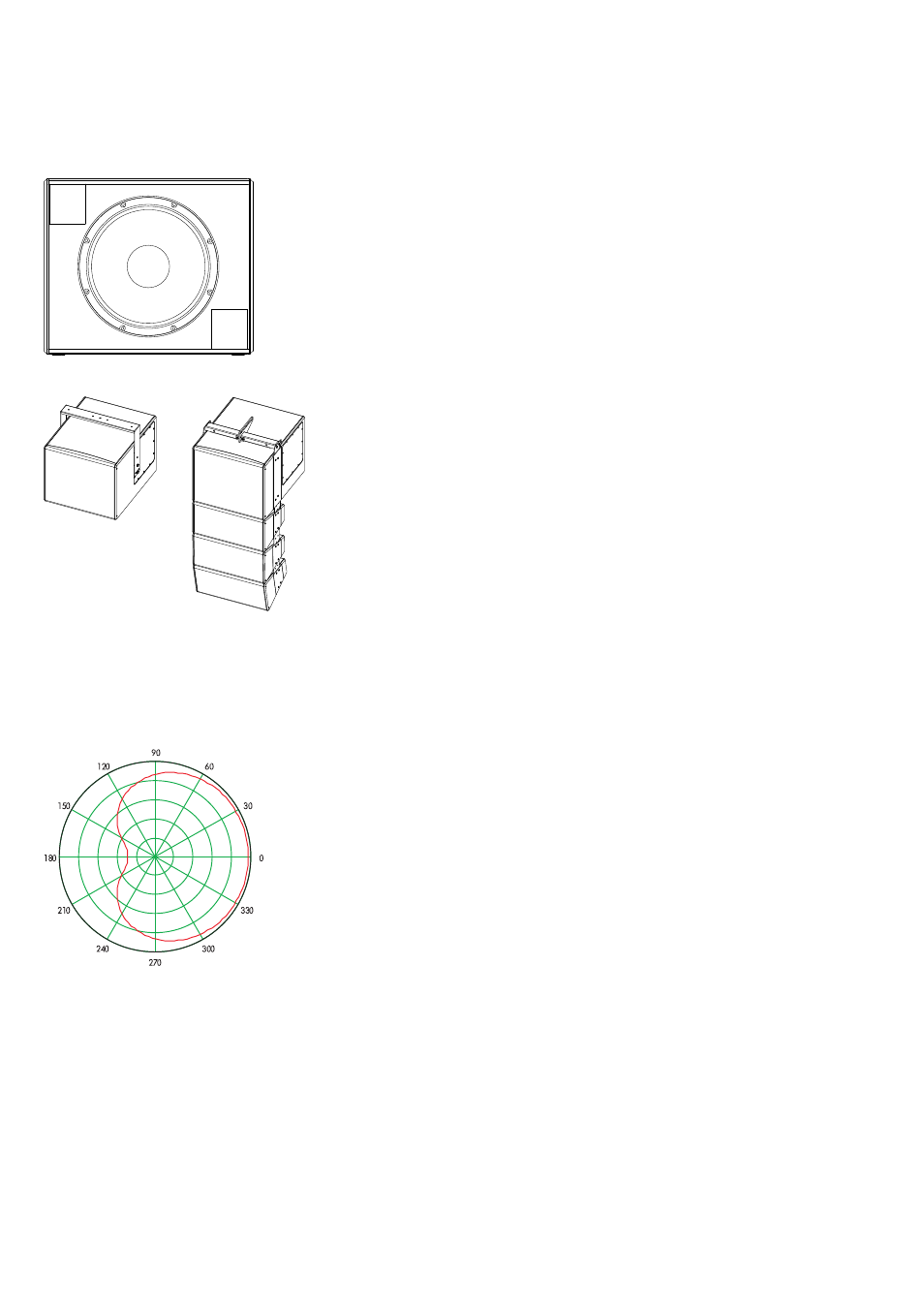

Fig. 1: Sistema 27S-SUB/27A-SUB
Esempi di montaggio:
27S-SUB installato a soffitto con la staffa Z5410 Horizontal bracket 18S/27S.
Array di sistemi 10AL/27A-SUB.
Fig. 2: Caratteristica di dispersione cardioide
