2.3.1. Impostazioni del controller
Per ottimizzare il comportamento che il sistema presenta all'a-
scolto, sono disponibili le funzioni CUT, HFC e CPL.
Filtro CUT
Il filtro CUT attenua la risposta in bassa frequenza del sistema, che
risulta così configurato per l'utilizzo congiunto con subwoofer attivi
d&b.
Filtro HFC (solo per le configurazioni 10AL Arc/Line)
Inserendo il filtro HFC (High Frequency Compensation, ossia com-
pensazione alle alte frequenze), viene compensata la perdita di
energia alle alte frequenze dovuta all'attenuazione in aria quando
i sistemi sono utilizzati per coprire posizioni di ascolto in campo
lontano.
Il filtro HFC ha due impostazioni (HFC1 e HFC2) per le diverse
distanze di copertura richieste ai sistemi. Tali impostazioni dovreb-
bero essere utilizzate in modo selettivo e solo per quei sistemi che
coprono distanze superiori a 25 m nel caso della HFC1 e superiori
a 50 m nel caso della HFC2.
La compensazione viene tarata per un valore tipico di umidità rela-
tiva del 40 %. Con valori di umidità minori, l'assorbimento da parte
dell'aria aumenta, pertanto le distanze per le quali tale taratura
risulta corretta sono minori di quelle indicate.
L'uso della funzione HFC garantisce il corretto bilanciamento del
suono tra le aree di ascolto vicine e lontane, mentre tutti gli amplifi-
catori che pilotano l'array possono essere alimentati con il mede-
simo segnale.
Filtro CPL
Il filtro CPL (Coupling) compensa gli effetti di accoppiamento che si
verificano tra sistemi vicini. Il filtro CPL interviene gradualmente a
partire da 1 kHz e raggiunge la sua attenuazione massima al di
sotto di 200 Hz. Poiché tali effetti aumentano all'aumentare della
lunghezza del line array, il filtro CPL può essere impostata su valori
di attenuazione compresi tra 0 e –9 dB. Impostando i valori di
attenuazione più elevati, la frequenza di taglio del filtro scende
verso valori più bassi.
Un valore CPL positivo fornisce un'esaltazione supplementare alle
basse frequenze (da 0 a +5 dB) e può essere impostato nel caso
in cui il sistema venga utilizzato in modalità fullrange senza l'au-
silio di sistemi subwoofer.
Nota: Accertarsi che tutti i sistemi all'interno del medesimo line
array operino con la stessa impostazione CPL.

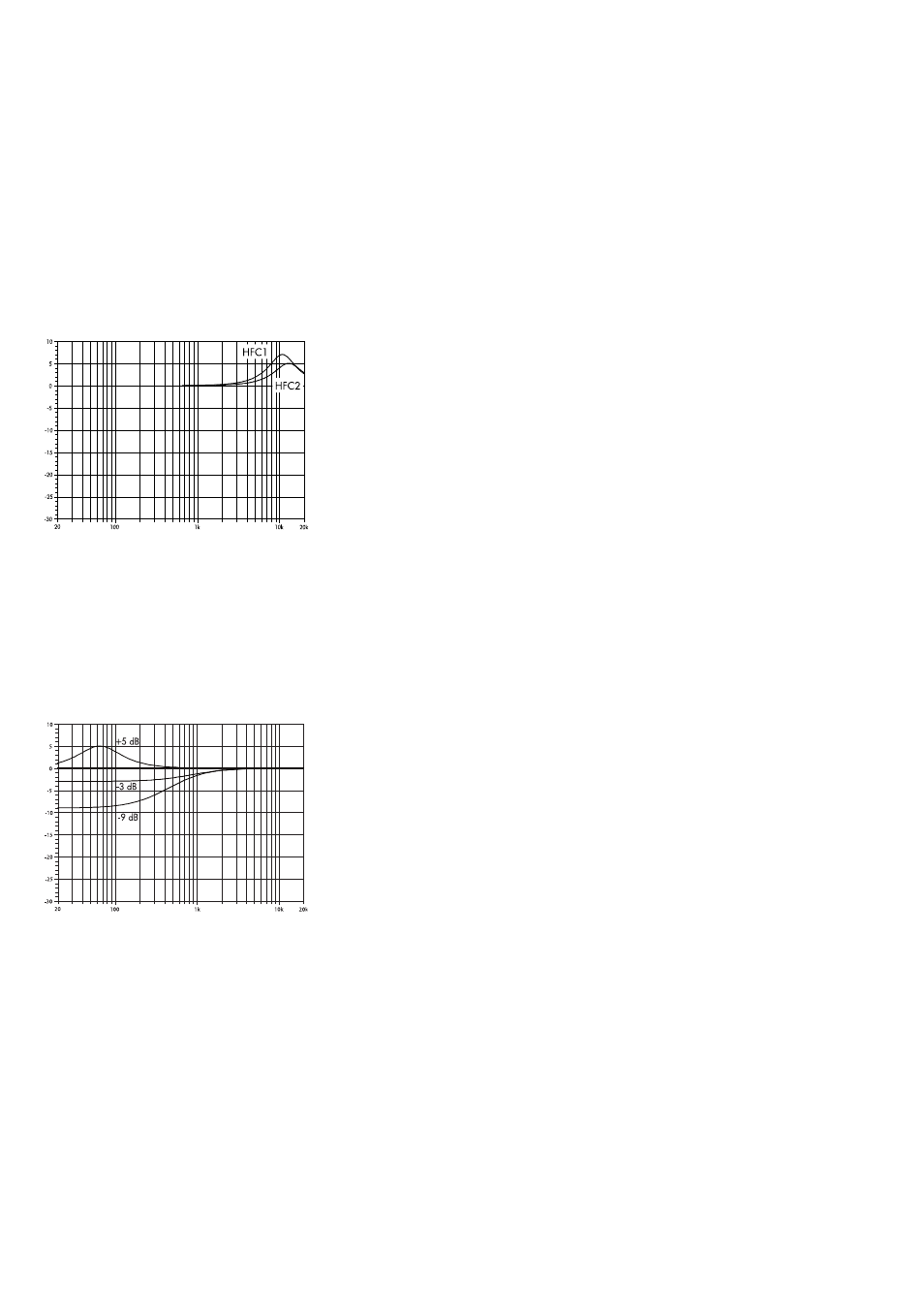

Fig. 6: Correzione della risposta in frequenza del filtro HFC
Fig. 7: Correzione della risposta in frequenza del filtro CPL
d&b 10AL/10AL-D Manuale d'uso (1.2 IT) 8
