2.1. Descrizione
10S, 10A e 10AL e le rispettive "versioni D" costituiscono una fami-
glia di sistemi a due vie dalle prestazioni elevate che adottano un
singolo woofer da 10” in un cabinet bass-reflex e differenti sezioni
per le frequenze acute, concepiti per l'installazione in una ampia
varietà di applicazioni. Tutti i modelli sono passivi, hanno un peso
contenuto e impiegano componenti al neodimio e trombe di grandi
dimensioni per un accurato controllo della direttività.
I sistemi 10AL e 10AL-D sono i moduli line array di questa fami-
glia. Sono dotati di sorgenti per le alte frequenze a direttività
costante di tipo line source, con dispersione orizzontale di 75° o
di 105° rispettivamente, grazie all'uso di due driver a compres-
sione con uscita da 1”. I cabinet sono dotati di un sistema di rig-
ging integrato che permette di realizzare array verticali con carat-
teristiche di dispersione specifiche.
Con una risposta in frequenza che si estende da 60 Hz a 18 kHz,
i sistemi possono essere impiegati come sorgente a gamma intera
o integrati da differenti subwoofer delle Serie xS o xA.
I cabinet sono realizzati in multistrato marino con finitura in vernice
nera antiurto. Il lato anteriore dei cabinet è protetto da una griglia
metallica rigida posta davanti a uno strato di schiuma acustica-
mente trasparente.
I cabinet sono conformi alla norma DIN 18032-3 riguardo alla
Resistenza ai Colpi di Palla.
Componenti rigging
I sistemi 10AL/10AL-D vengono connessi tra loro a formare un
array verticale tramite gli accessori Z5417 Connector plates 10AL.
Le possibili configurazioni degli angoli di apertura tra sistemi adia-
centi sono di 0°, 1°, 2°, 4°, 6°, 9°, 12° e 15°. Un array verti-
cale è composto da un massimo di 9 9 moduli. Fino a due sub-
woofer 18A o 27A possono essere integrati all'interno dell'array,
limitando il numero massimo di sistemi 10AL/10AL-D a 6.
Gli array verticali vengono sospesi utilizzando la barra Z5414
Flying bar xA e una coppia di piastre Z5413 Flying bar connector
plates xA.
Nota: Per l'assemblaggio di configurazioni a norma e per
informazioni sulla sicurezza e sul corretto montaggio, fare rife-
rimento al rispettivo manuale di rigging.
Opzioni per il cabinet
La versione resistente agli agenti atmosferici (WR) è idonea per
l'impiego all'aperto (grado di protezione IP34 con inclinazione ver-
ticale fino a +15°). Il cabinet è rivestito con trattamento PCP
(Polyurea Cabinet Protection) ed è disponibile solo nel colore nero.

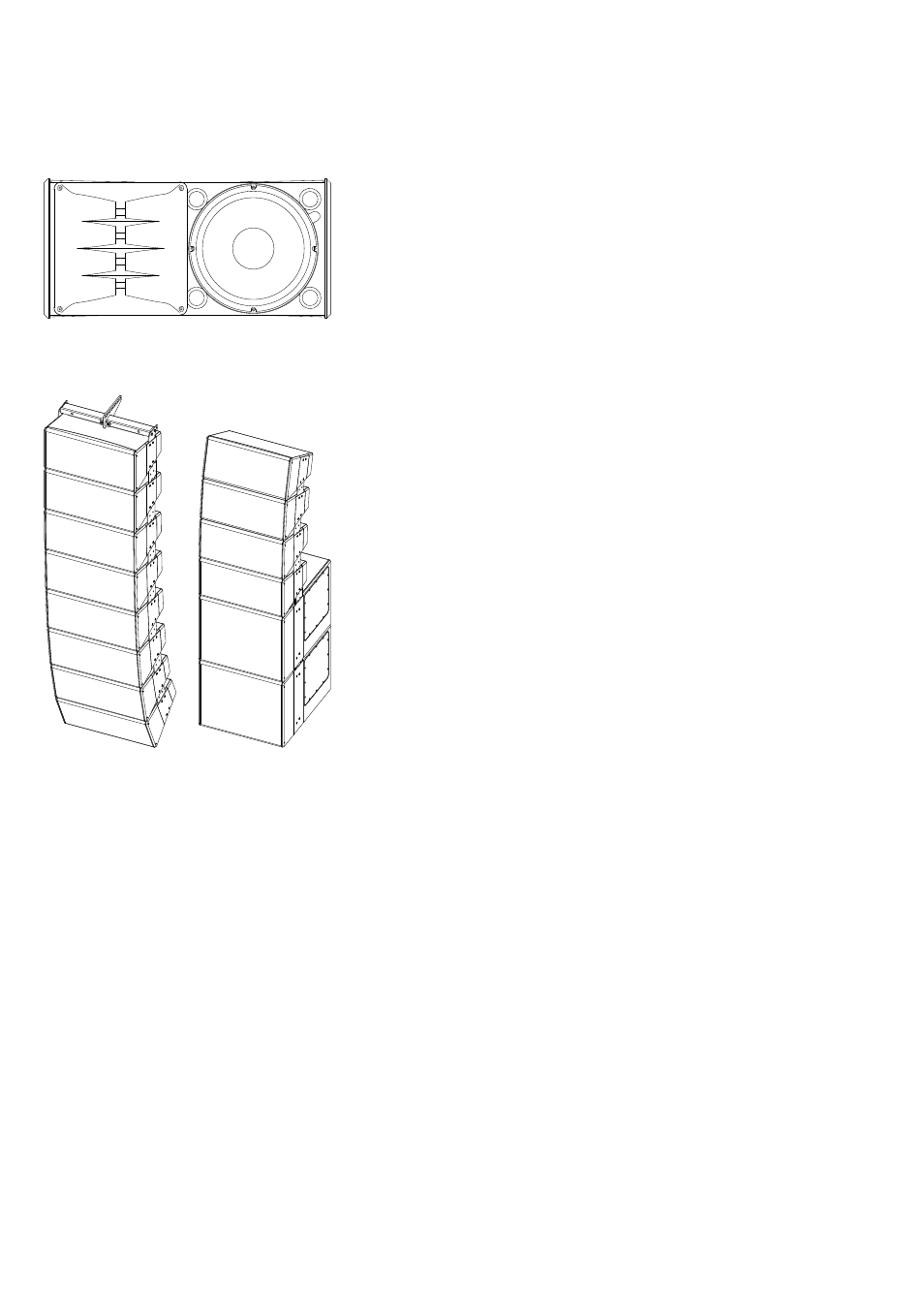

Fig. 1: Sistema di altoparlanti 10AL
Esempi di montaggio:
Line array di 8 sistemi 10AL con gli accessori Z5415 Flying bar adapter xA,
Z5414 Flying bar xA,
Z5413 Flying bar connector plate xA e Z5417 Connector plate 10AL.
Configurazione impilata composta da sistemi 10AL e 27A-SUB con gli accessori
Z5417 Connector plate 10AL e Z5418 Connector plate xA-SUB.
