IT41
49.1 Note generali sui collegamenti
Solo il telaio e lo schermo elettrostatico all’interno del
trasformatore sono collegati a terra, ma non il negativo del
segnale. La messa a terra deve essere sempre collegata,
a prescindere dalle apparecchiature in uso. Per evitare
il rumore di alternata, il negativo del segnale dell’intero
sistema deve essere collegato alla messa a terra in un solo
punto.
49.2 Note sulla protezione
Una volta installata, l’unità NAP V175 rimane
costantemente alimentata tramite l’interruttore sul retro.
Se il dissipatore di calore interno raggiunge i 70°C a causa
dell’uso prolungato ad alta potenza, l’alimentazione viene
interrotta e il logo illuminato si spegne fino all’avvenuto
raffreddamento dell’unità. Questa operazione potrebbe
richiedere fino a trenta minuti.
49 Installazione e uso
L’unità NAPV 175 è un amplificatore di potenza a tre canali sviluppato per l’uso con sistemi
audio-visivi. I tre canali alimentano un diffusore del canale centrale e due diffusori principali
del canale centrale o surround. L’ingresso della linea audio è fornito da due prese DIN a 4 pin,
una per il canale centrale e una per i due canali principali o surround.
L’unità NAPV 175 deve essere installata su un supporto apposito concepito appositamente
per questo scopo. Installarla nella posizione definitiva prima di collegare i cavi e accendere
l’unità. Prima di accendere l’unità, accendere le sorgenti audio e il preamplificatore, con il
volume al minimo. Il tasto di accensione dell’unità è situato sul pannello posteriore.
Fare molta attenzione quando si solleva o si sposta l’unità perché è molto pesante. Assicurarsi
che la superficie sulla quale viene installata l’unità sia in grado di sopportarne il peso.
LA PROTEZIONE TERMICA DELL’AMPLIFICATORE POTREBBE
INDURRE A UTILIZZARE A LUNGO L’UNITA’ CON UN
VOLUME ECCESSIVO. IN QUESTO CASO, I DIFFUSORI
POTREBBERO SUBIRE DANNI. SI RACCOMANDA DI REGOLARE
CORRETTAMENTE IL VOLUME.
49.3 Connettori e cavi dei diffusori
Per collegare i diffusori all’uscita dell’unità NAPV 175 si
consiglia di utilizzare solo cavi Naim Audio. Insieme all’unità
vengono forniti dei connettori per diffusori Naim Audio. Si
raccomanda di utilizzare sempre questi connettori, i quali
sono conformi alle normative europee sulla sicurezza.
L’USO DI CAVI “AD ALTA DEFINIZIONE” O ALTRI CAVI
SPECIALI PER COLLEGARE I DIFFUSORI PUO’ CAUSARE DANNI
ALL’AMPLIFICATORE.
Quando si collegano gli amplificatori, assicurarsi che siano
“in fase”. In fase significa che l’orientamento dei poli
positivo e negativo su entrambe le estremità del cavo
deve essere lo stesso per entrambi i diffusori.
51 Specifiche di NAPV 175
Uscita di potenza: 50 Watt per canale, 8Ω
Canali: Tre
Consumo in standby: 10VA
Guadagno di tensione: +29dB
Impedenza in ingresso: 18kΩ
Risposta di frequenza: -3dB a 3Hz e 50kHz
Dimensioni (Alt. x Lar. x Pro.): 70 x 432 x 301mm
Peso: 7,9kg
Alimentazione: 100-120V o 220-240V, 50/60Hz
ingresso
alimentazione
e fusibile
ingresso
segnale
ch1 e ch2
interruttore
di accen-
sione
ingresso
segnale
centrale
nc segnale
nc
Ingresso -
Centrale
-ve
ch2 ch1
nc
Ingresso -
Ch1 e Ch2
-ve
Amplificatore di potenza NAPV 175
diffusore
sinistro
diffusore
destro
diffusore
centrale

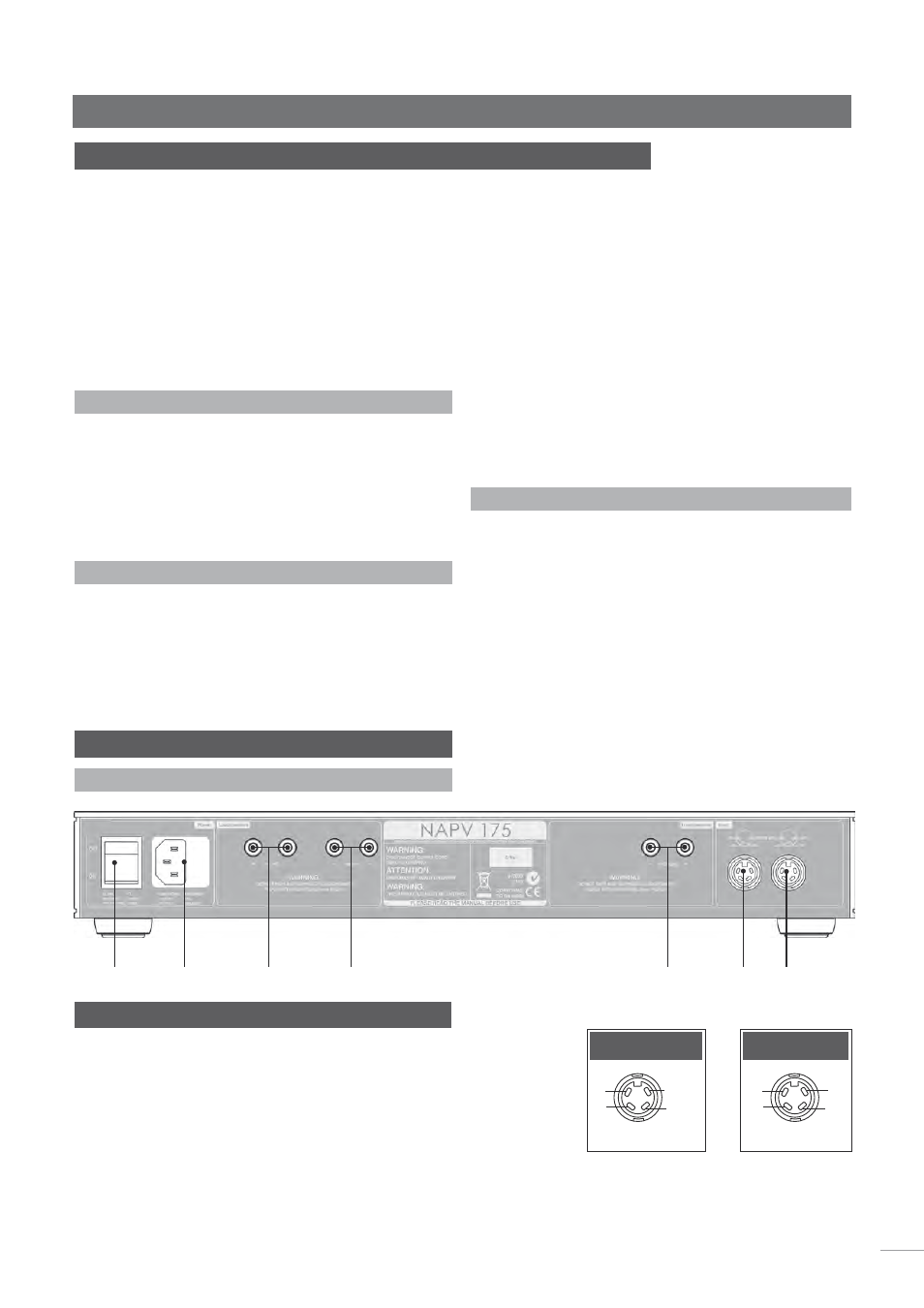

50 Collegamenti di NAPV 175
50.1 Pannello posteriore NAPV 175
