IT37
37.1 Note generali sui collegamenti
I collegamenti negativi di entrata e uscita sono tutti
comuni. La messa a terra deve essere sempre collegata,
a prescindere alle altre apparecchiature in uso. Solo
il telaio e lo schermo elettrostatico all’interno del
trasformatore sono collegati a terra, ma non il negativo
del segnale. Per evitare il rumore di alternata, il negativo
del segnale dell’intero sistema deve essere collegato alla
messa a terra in un solo punto.
37.2 Note sulla protezione
Se il telaio esterno dell’amplificatore raggiunge i
70°C a causa dell’uso prolungato ad alta potenza,
l’alimentazione viene interrotta e il logo illuminato si
spegne fino all’avvenuto raffreddamento dell’unità.
Questa operazione potrebbe richiedere fino a trenta
minuti.
37 Installazione e uso
L’unità NAP 250 deve essere installata su un supporto apposito concepito appositamente per
questo scopo. Installarla nella posizione definitiva prima di collegare i cavi e accendere l’unità.
Prima di accendere l’unità NAP 250, accendere le sorgenti audio e il preamplificatore, con il
volume al minimo. Il tasto di accensione dell’unità NAP 250 è situato sul pannello frontale.
Fare molta attenzione quando si solleva o si sposta l’unità perché è molto pesante. Assicurarsi
che la superficie sulla quale viene installata l’unità sia in grado di sopportarne il peso.
LA PROTEZIONE TERMICA DELL’AMPLIFICATORE POTREBBE
INDURRE A UTILIZZARE A LUNGO L’UNITA’ CON UN
VOLUME ECCESSIVO. IN QUESTO CASO, I DIFFUSORI
POTREBBERO SUBIRE DANNI. SI RACCOMANDA DI REGOLARE
CORRETTAMENTE IL VOLUME.
37.3 Connettori e cavi dei diffusori
Per collegare i diffusori all’uscita dell’unità NAP 250 si
consiglia di utilizzare solo cavi Naim Audio. Insieme all’unità
vengono forniti dei connettori per diffusori Naim Audio. Si
raccomanda di utilizzare sempre questi connettori, i quali
sono conformi alle normative europee sulla sicurezza.
L’USO DI CAVI “AD ALTA DEFINIZIONE” O ALTRI CAVI
SPECIALI PER COLLEGARE I DIFFUSORI PUO’ CAUSARE DANNI
ALL’AMPLIFICATORE.
Quando si collegano gli amplificatori, assicurarsi che siano
“in fase”. In fase significa che l’orientamento dei poli
positivo e negativo su entrambe le estremità del cavo
deve essere lo stesso per entrambi i diffusori.
Amplificatore di potenza NAP 250
39 Specifiche di NAP 250
Uscita di potenza: 80 Watt per canale, 8Ω
400 VA transitori
Consumo in standby: 25VA
Guadagno di tensione: +29dB
Impedenza in ingresso: 18kΩ
Risposta di frequenza: -3dB a 2Hz e 65kHz
Dimensioni (Alt. x Lar. x Pro.): 87 x 432 x 314mm
Peso: 15,8kg
Alimentazione: 100-120V o 220-240V, 50/60Hz
ch2
-ve ch1
Ingresso
ingresso ali-
mentazione e
fusibile
ingresso segnale
ch1 e ch2

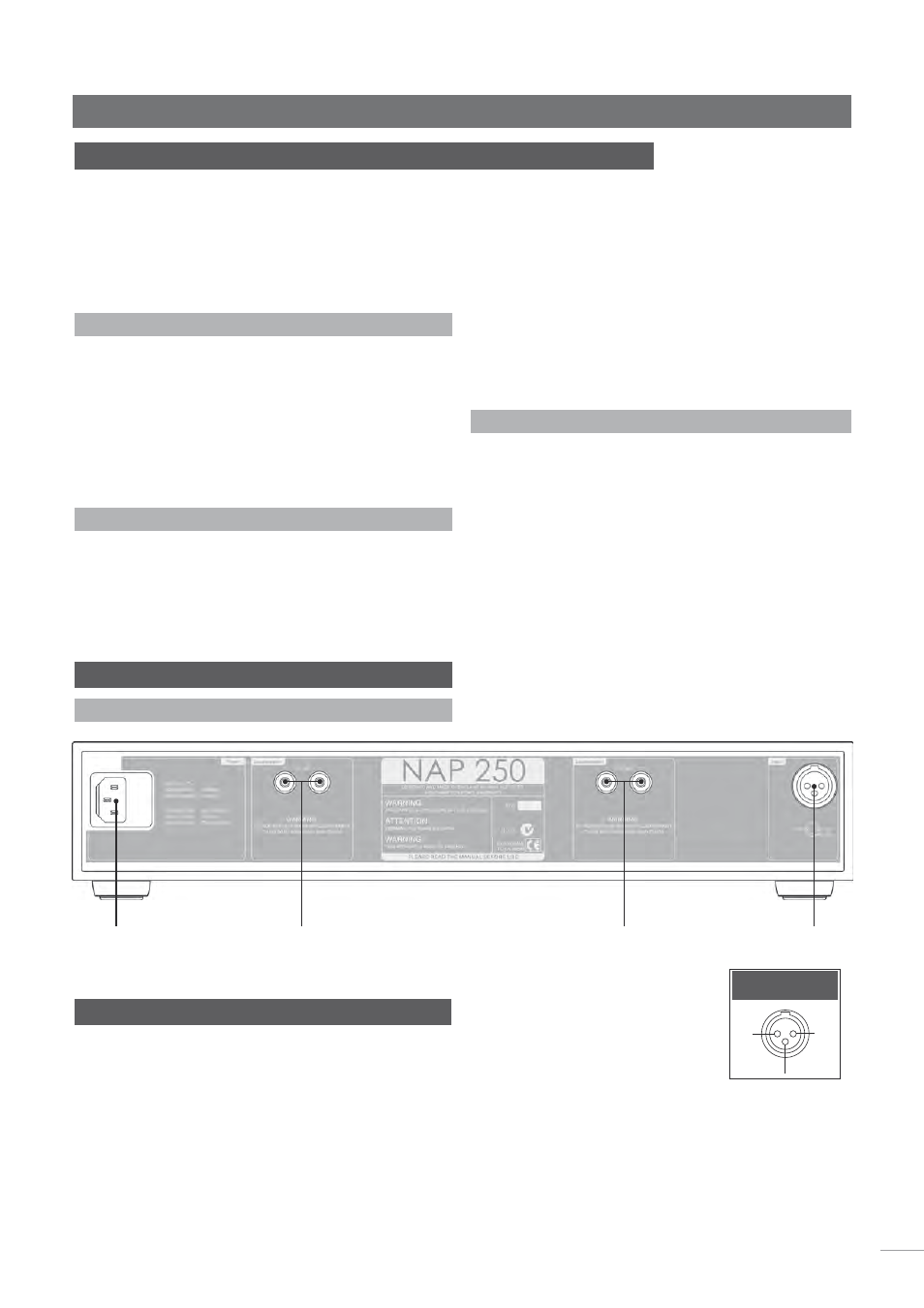

38 Collegamenti di NAP 250
38.1 Pannello posteriore NAP 250
diffusore
sinistro
diffusore
destro
