NAIT XS 2
11 Collegamenti di sistema
Le due figure che seguono illustrano alcuni esempi dei collegamenti di sistema del Nait
XS 2. Sono possibili molti altri sistemi con alimentatori esterni o amplificatori aggiuntivi. Per
maggiori informazioni, contattate il vostro rivenditore o il distributore Naim.
ingresso alimentazione
e fusibile
ingresso alimentazione
e fusibile
alimentazione
alimentazione
alimentazione

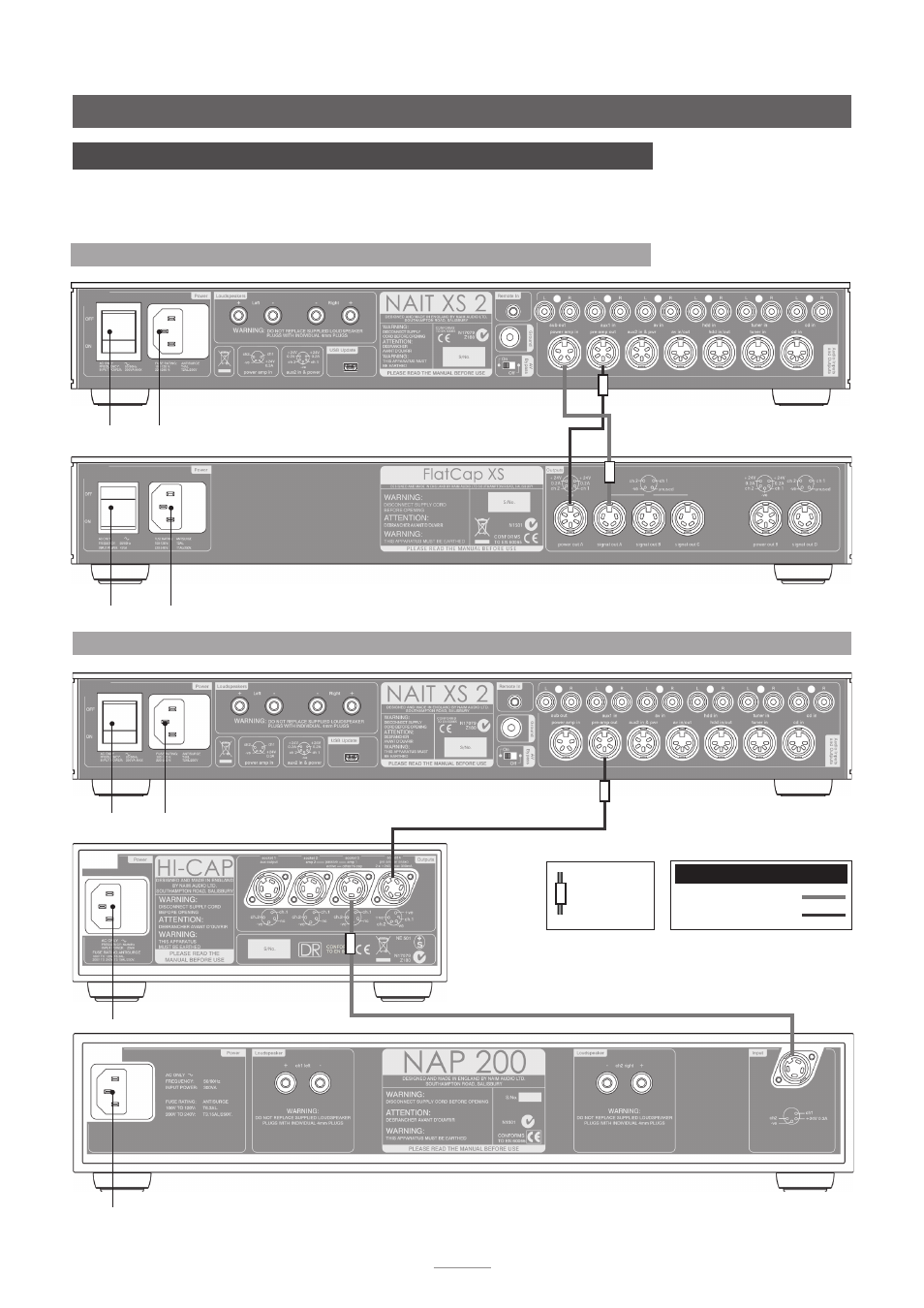

11.1 NAIT XS 2 con alimentatore FlatCap XS
ingresso alimentazione
e fusibile
Nota:
Il Nait XS 2 deve sempre rimanere
collegato all’alimentazione elettrica.
ingresso alimentazione e fusibile
11.2 NAIT XS 2 con alimentatore Hi-Cap e amplificatore di potenza NAP 200
ingresso alimentazione e fusibile
Nota:
Il Nait XS 2 deve sempre rimanere
collegato all’alimentazione elettrica.
marcatore
direzione
del cavo
DIN 4-4 pin
cavi di collegamento
DIN 5-5 pin 240°
