2
Installazione e collegamento
2 Installazione e collegamento
NDX/5XS deve essere posizionato su un supporto specifico per l’uso. Non deve essere
posizionato su un altro dispositivo; la ventilazione deve essere sempre ottimale. Il dispositivo
deve essere installato nella sua posizione definitiva prima di collegare i cavi e prima
dell’accensione. NDX/5XS non ha modalità standby e deve quindi essere lasciato acceso.
La connessione di NDX/5XS all’alimentazione elettrica e alle diverse periferiche e fonti
audio è descritta nei paragrafi seguenti. I diagrammi 2.1 e 2.3 illustrano rispettivamente le
prese di connessione del pannello posteriore di NDX e di ND5 XS.
Sia NDX che ND5 XS possono essere utilizzati con alimentatori Naim 555PS, XPS o XP5 XS.
La connessione di alimentatori esterni è illustrata nei diagrammi 2.2 e 2.4 e descritta del
paragrafo 2.6.

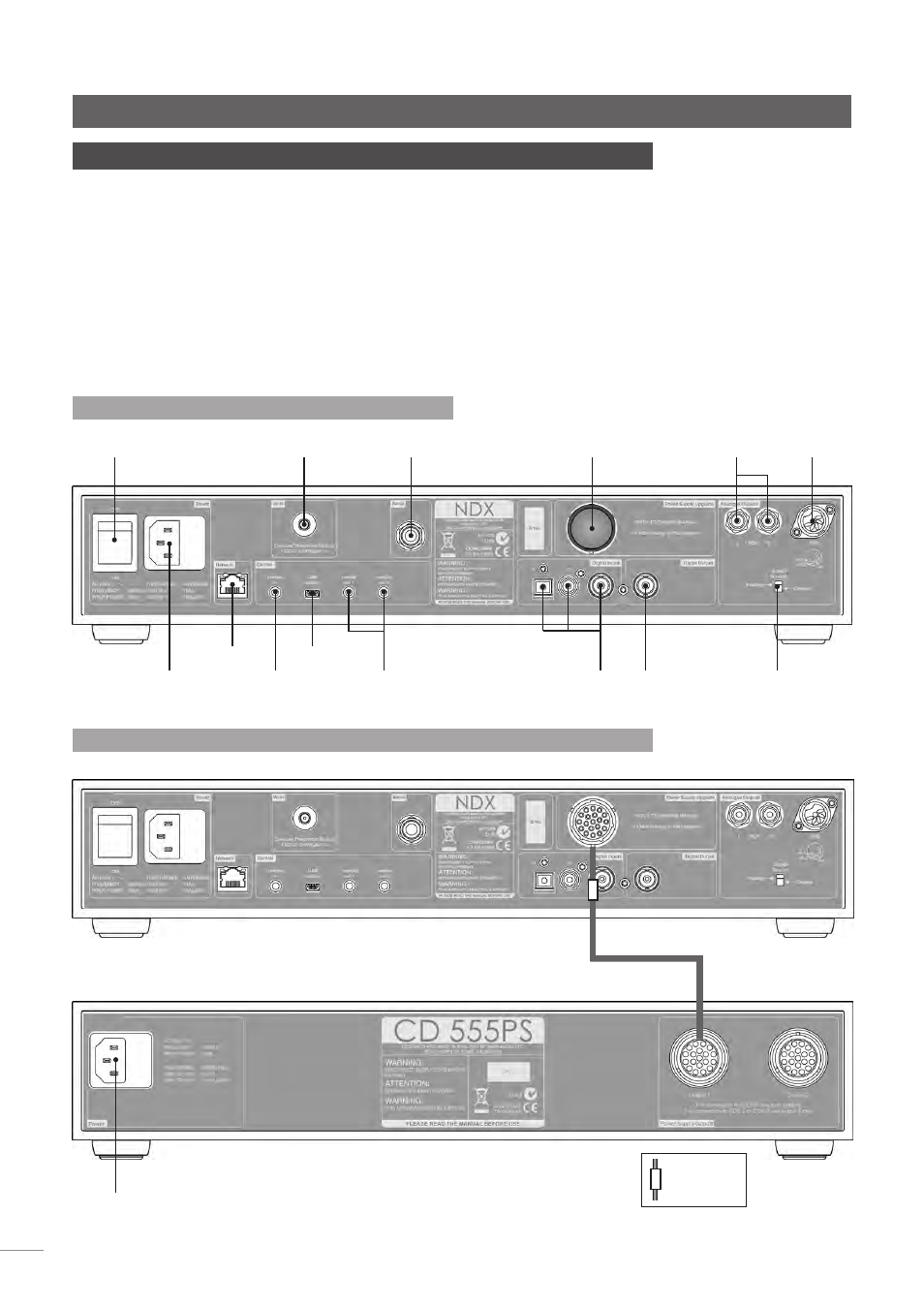

2.1 Il pannello posteriore
ingresso
alimentazione
e fusibile
interruttore di
accensione
presa di
rete
alimentazione
antenna DAB/
FM (se l’opzione
è presente)
interruttore
della messa a
terra
uscita
digitale
presa antenna
rete wireless
(Wi-Fi)
presa upgrade
alimentazione
esterna
(con link-plug
montato)
Interfaccia
di aggior-
namento
USB
ingresso
telecomando
uscite
telecomando
1 & 2
ingressi digitali
3, 2 & 1
uscita
analogica
(phono)
uscita
analogica
(DIN)
2.2 NDX connesso a un alimentatore opzionale CD 555PS
ingresso alimentazione
e fusibile
cavo Burndy
SXPS
marcatore
direzione
del cavo
È NECESSARIO RIMUOVERE IL CAVO PER IL COLLEGAMENTO
ELETTRICO DI NDX E SPEGNERE L’INTERRUTTORE QUANDO SI
UTILIZZA UN ALIMENTATORE ESTERNO.
PER COLLEGARE GLI ALIMENTATORI ESTERNI DEVE
ESSERE UTILIZZATO SOLO IL CAVO BURNDY SXPS.
Importante: gli
alimentatori XPS con
numero di serie inferiore
a 188015 non sono
compatibili con l’NDX o
ND5 XS e non devono
essere usati. Per maggiori
informazioni, contattate il
rivenditore o il distributore
locale.
