Installazione e collegamento
2.6 Collegamento all’alimentazione
L’NDS richiede un alimentatore esterno XP5 XS, XPS o
555PS collegato a una (XP5 XS, XPS) o a entrambe (555PS)
le relative prese di ingresso. Utilizzate solo il cavo o i
cavi Burndy forniti con il tipo di alimentatore prescelto. Il
rivenditore o il distributore Naim saranno in grado di fornirvi
i cavi Burndy adatti.
IMPORTANTE: GLI ALIMENTATORI XPS CON NUMERO DI
SERIE INFERIORE A 188015 NON SONO COMPATIBILI CON
L’NDS E NON POSSONO ESSERE UTILIZZATI. PER MAGGIORI
INFORMAZIONI, CONTATTATE IL VOSTRO RIVENDITORE O IL
DISTRIBUTORE NAIM.
Se viene utilizzato un alimentatore XP5 XS o XPS, questo
deve essere collegato all’ingresso 1 dell’alimentatore
sull’NDS. Se viene utilizzato un alimentatore 555PS,
questo deve essere collegato a entrambi gli ingressi
dell’alimentatore sull’NDS (1 e 2). Il link deve rimanere
inserito nell’ingresso 2 dell’alimentatore, a meno che non
si utilizzi un alimentatore 555PS. Accendete l’alimentatore
esterno solo dopo aver realizzato tutti i collegamenti
richiesti per l’NDS (segnale e rete).
Nota: è possibile alimentare l’NDS utilizzando un impianto
di alimentazione multiplo, comprendente due unità 555
PS, o un 555PS e un altro alimentatore compatibile. Per
maggiori informazioni, contattate il vostro rivenditore o il
distributore Naim.
2.7 Ingressi e uscite audio
2.7.1 Ingressi segnali audio
L’NDS dispone di tre ingressi digitali S/PDIF. Il collegamento
agli ingressi viene realizzato con tipi di prese diversi. La
tabella seguente illustra gli ingressi e il tipo di presa:
Ingresso Presa
dig. 1 Coassiale (BNC)
dig. 2 Coassiale (RCA phono)
dig. 3 Ottica (TosLink)
Utilizzate sempre cavi di interconnessione di alta qualità
per collegare le fonti agli ingressi dell’NDS.
Gli ingressi digitali vengono configurati dall’apposito menù
di impostazione dell’NDS. Cfr. capitolo 4.3.6.
2.7.2 Uscite segnale audio
L’NDS dispone di uscite del segnale audio digitali e
analogiche da utilizzare per i collegamenti ad un adeguato
ingresso di un preamplificatore o di un convertitore digitale-
analogico. I collegamenti degli ingressi dell’NDS vengono
effettuati tramite i tipi di presa indicati sotto:
Uscita Presa
Stereo analogica DIN 5-poli
Stereo analogica RCA phono
Stereo digitale S/PDIF Coassiale BNC
Nota: Le prese di uscita vengono selezionate e configurate
tramite i menù di impostazione delle uscite analogiche e
digitali dell’NDS. Cfr. paragrafi 4.4 e 4.6.

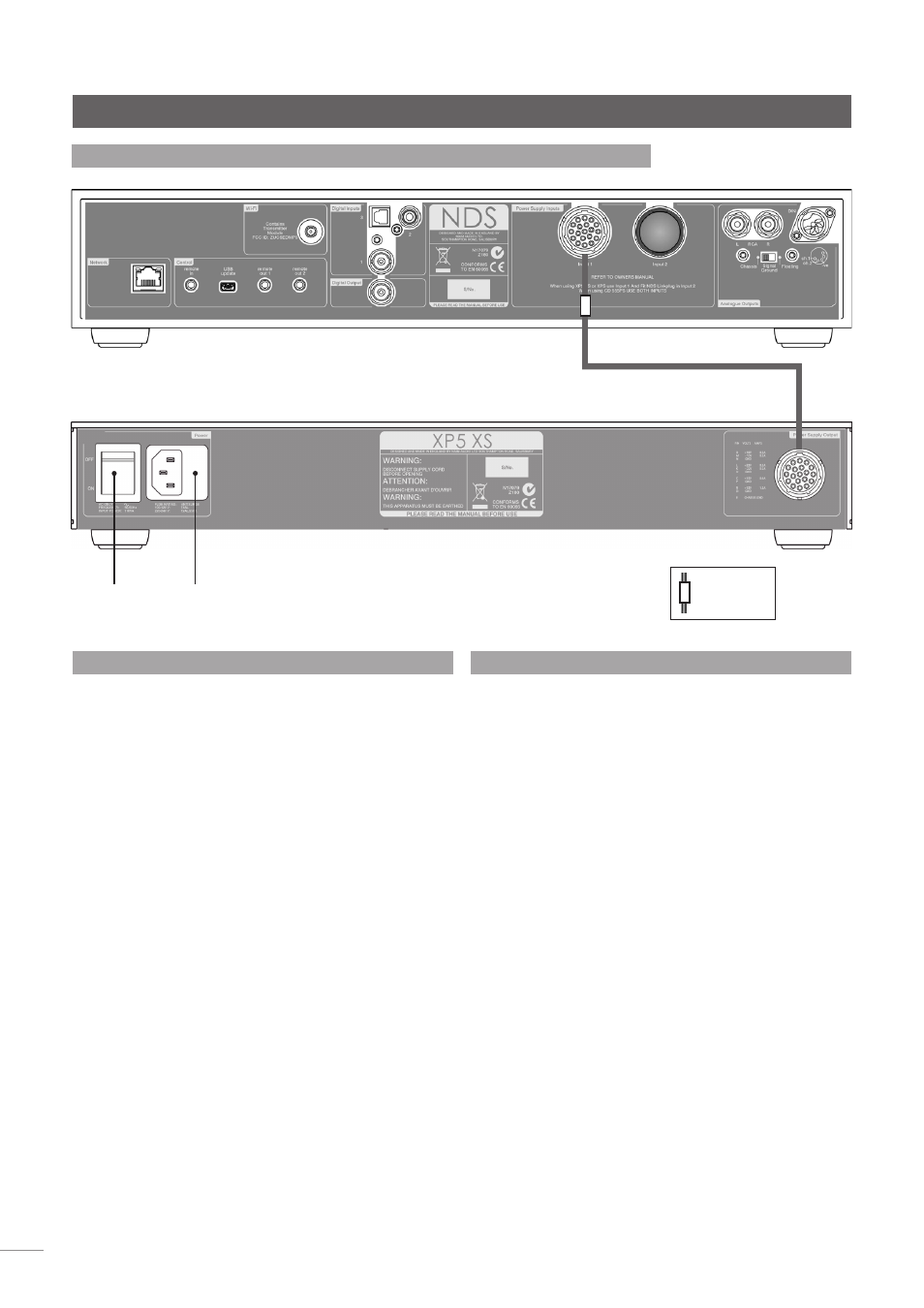

2.5 Collegamento all’alimentatore XP5 XS
ingresso alimentazione
e fusibile
cavo Burndy
SXPS
interruttore di
accensione
marcatore
direzione
del cavo
