2
Installazione e collegamento
2.2 Collegamento all’alimentazione
Collegare UnitiQute 2 a una presa di alimentazione utiliz-
zando l’apposito cavo fornito oppure un Power-Line Naim.
2.3 Collegamento antenna FM/DAB
Affinché la radio FM e DAB sia di alta qualità, UnitiQute 2
ha bisogno di un segnale radio forte e privo di interferenze.
È necessario collegare la presa FM/DAB dell’antenna sul
pannello posteriore tramite un cavo coassiale a bassa per-
dita da 75 Ohm a un’antenna adeguata. L’antenna deve
essere montata lontano da ostacoli di grandi dimensioni e
il più in alto possibile; l’ideale è il tetto.
Nota: Il vostro negoziante sarà in grado di fornirvi i consigli
sull’antenna più adatta e il nominativo di un installatore di
fiducia.
2.4 Collegamenti segnali audio
2.4.1 Ingressi segnale audio
UnitiQute 2 dispone di una presa d’ingresso USB, di due
ingressi stereo analogici e cinque ingressi digitali S/PDIF,
inclusa una presa di ingresso combinata analogica/digita-
le. Il collegamento agli ingressi viene realizzato con tipi di
prese diversi. La tabella seguente illustra gli ingressi e il tipo
di presa:
Ingresso Tipo Presa
Pannello posteriore Analogico Phono RCA
Pannello frontale Analogico Jack 3,5 mm
Digitale Jack 3,5 mm Mini TosLink
dig. 1 Digitale Coassiale (phono RCA)
dig. 2 Digitale Ottico (TosLink)
dig. 3 Digitale Coassiale (phono RCA)
dig. 4 Digitale Ottico (TosLink
USB Digitale USB Tipo A
Nota: La presa jack analogica/digitale sul pannello fron-
tale può accettare sia spine analogiche convenzionali da
3,5 mm che spine digitali ottiche mini-TosLink. Identificherà
automaticamente il tipo di spina inserito e tratterà in modo
appropriato il segnale.
Utilizzate sempre cavi di interconnessione di alta qualità
per collegare le fonti agli ingressi di UnitiQute 2.
2 Installazione e collegamento
UnitiQute 2 deve essere posizionato su un supporto specifico per l’uso. Non deve essere
posizionato su un altro dispositivo; la ventilazione deve essere sempre ottimale. Prestare
particolare attenzione a installare l’unità su una superficie orizzontale. Il dispositivo deve
essere installato nella sua posizione definitiva prima di collegare i cavi e prima dell’ac-
censione. UnitiQute 2 non ha modalità standby e deve quindi essere lasciato acceso.
La connessione di UnitiQute 2 all’alimentazione elettrica e alle diverse periferiche e sor-
genti audio è descritta nei paragrafi seguenti. Il diagramma 2.1 descrive le prese di colle-
gamento sul pannello posteriore di UnitiQute 2.

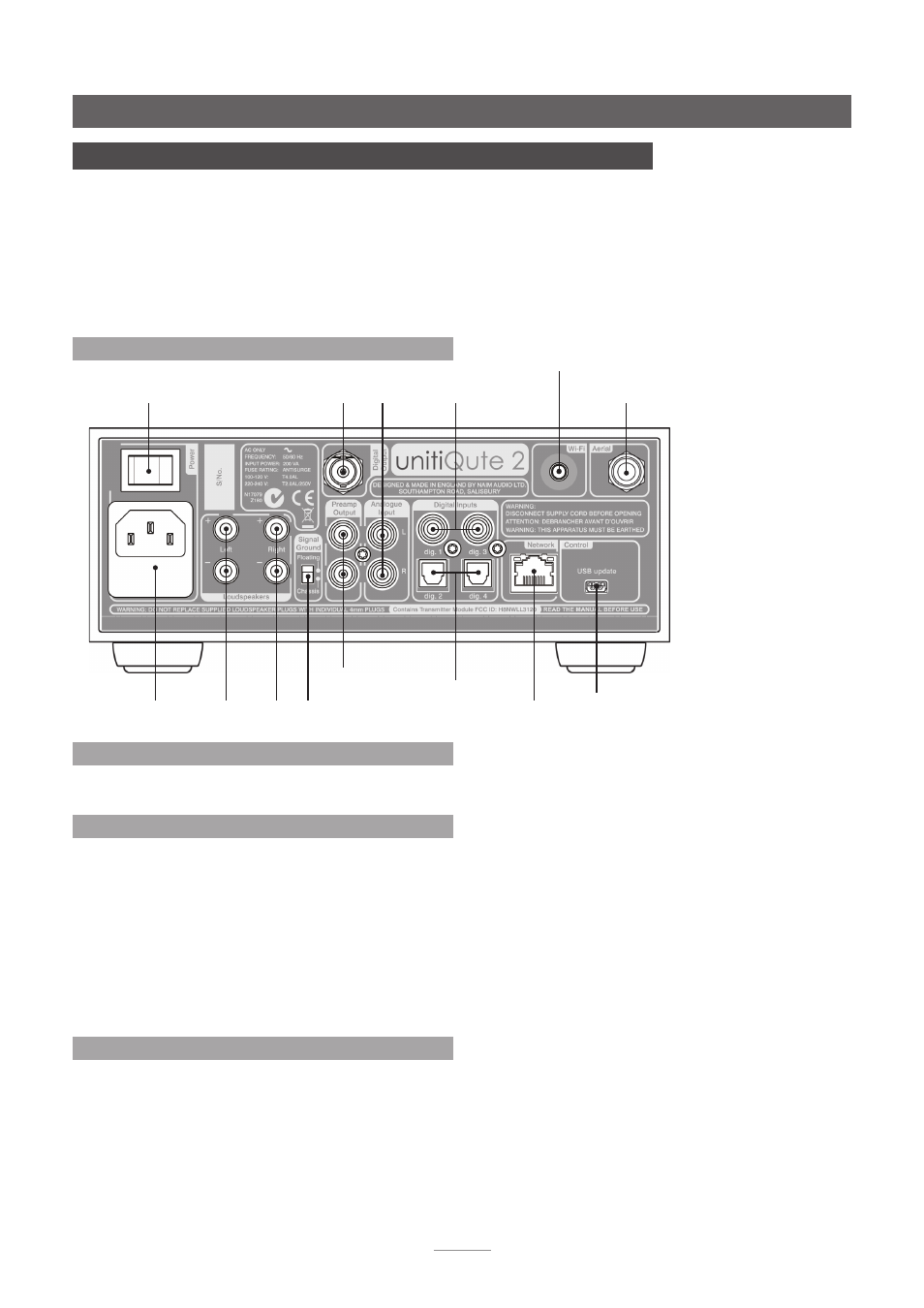

2.1 Pannello posteriore
ingresso
alimentazione
e fusibile
interruttore di
accensione
interruttore della
massa
uscita preamplifi-
catore
presa di
rete
interfaccia
di aggior-
namento
mini-USB
diffusore
sinistro
diffusore
destro
uscita
digitali
ingressi
analogici
ingressi digitali 2 e 4
(coassiale)
ingressi digi-
tali 2 e 4
(ottica)
presa
antenna
FM/DAB
presa antenna rete wireless (WiFi)
