Centro multimediale WD TV Live Hub
Manuale d'uso
GUIDA INTRODUTTIVA – 14
Video component e audio (alta definizione)
La connessione component gestisce solo segnali video. Per ascoltare l'audio
è necessario collegare i cavi audio composito. Questa interfaccia fornisce una
risoluzione di qualità video fino a 1080i.
Per collegare il centro multimediale utilizzando i cavi component e audio:
1. Inserire il connettori del cavo component nei relativi spinotti sul centro multimediale.
2. Inserire le terminazioni opposte nelle porte component sul sistema TV o audio/video

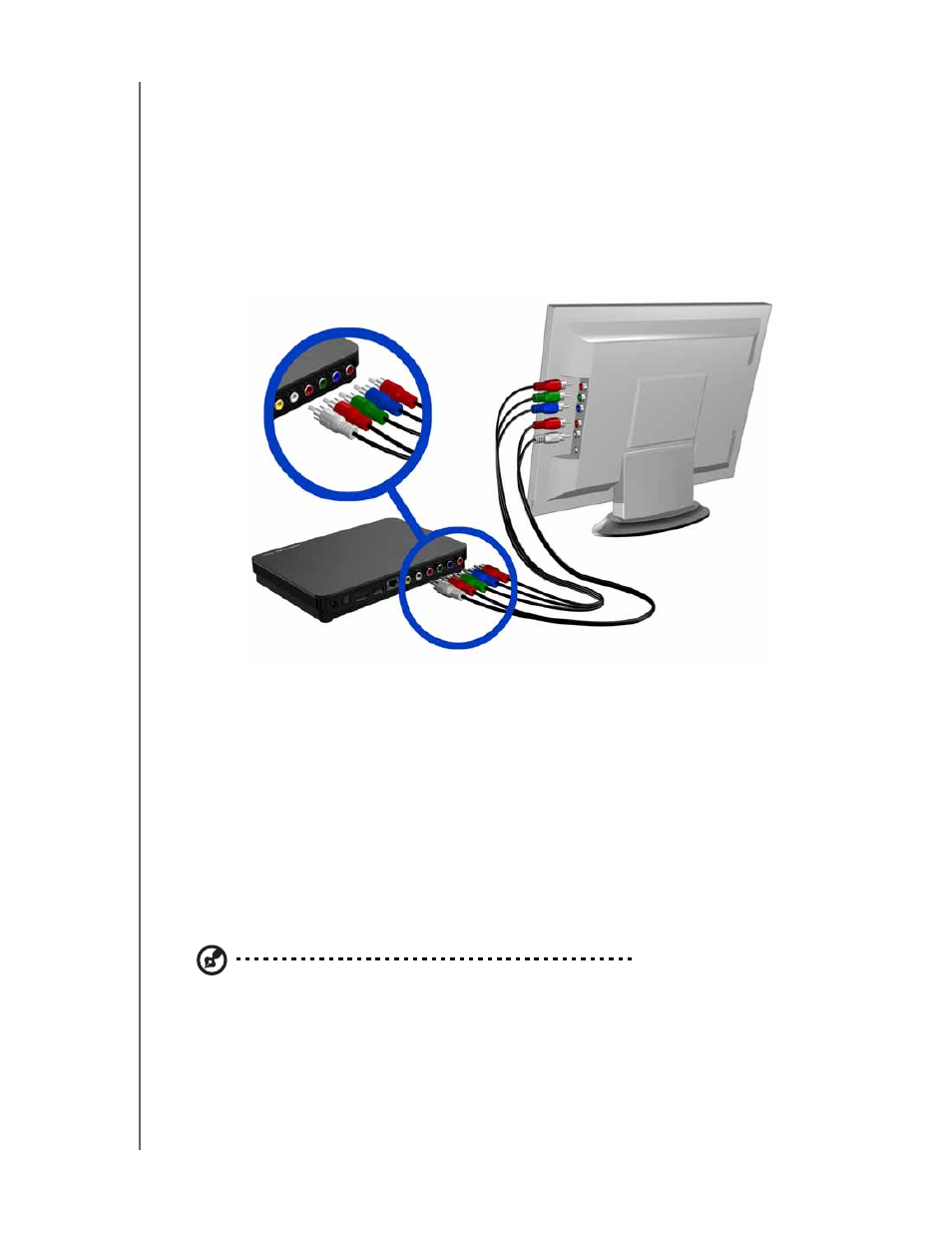

(se disponibile), rosso/rosso, verde/verde e blu/blu, come mostrato di seguito.
3. Per l'audio, inserire i connettori dei cavi audio nei relativi spinotti sul centro
multimediale.
4. Inserire i connettori audio della terminazione opposta del cavo negli spinotti
d'ingresso audio del TV, rosso/rosso e bianco/bianco.
Attendere qualche secondo che il TV rilevi il centro multimediale. Se i centro
multimediale non viene rilevato, può essere necessario cambiare su component
la sorgente in ingresso sul TV. Per maggiori informazioni, consultare la
documentazione per l'utente sul TV.
Una volta che il centro multimediale è stato rilevato, viene visualizzata la
schermata iniziale per indicare l'avvio del sistema, seguita poi dalla schermata
principale con l'interfaccia utente.
Nota: cavi component e audio in vendita separatamente.
