Centro multimediale WD TV Live Hub
Manuale d'uso
GUIDA INTRODUTTIVA – 12
Passo 2: connessione del centro multimediale

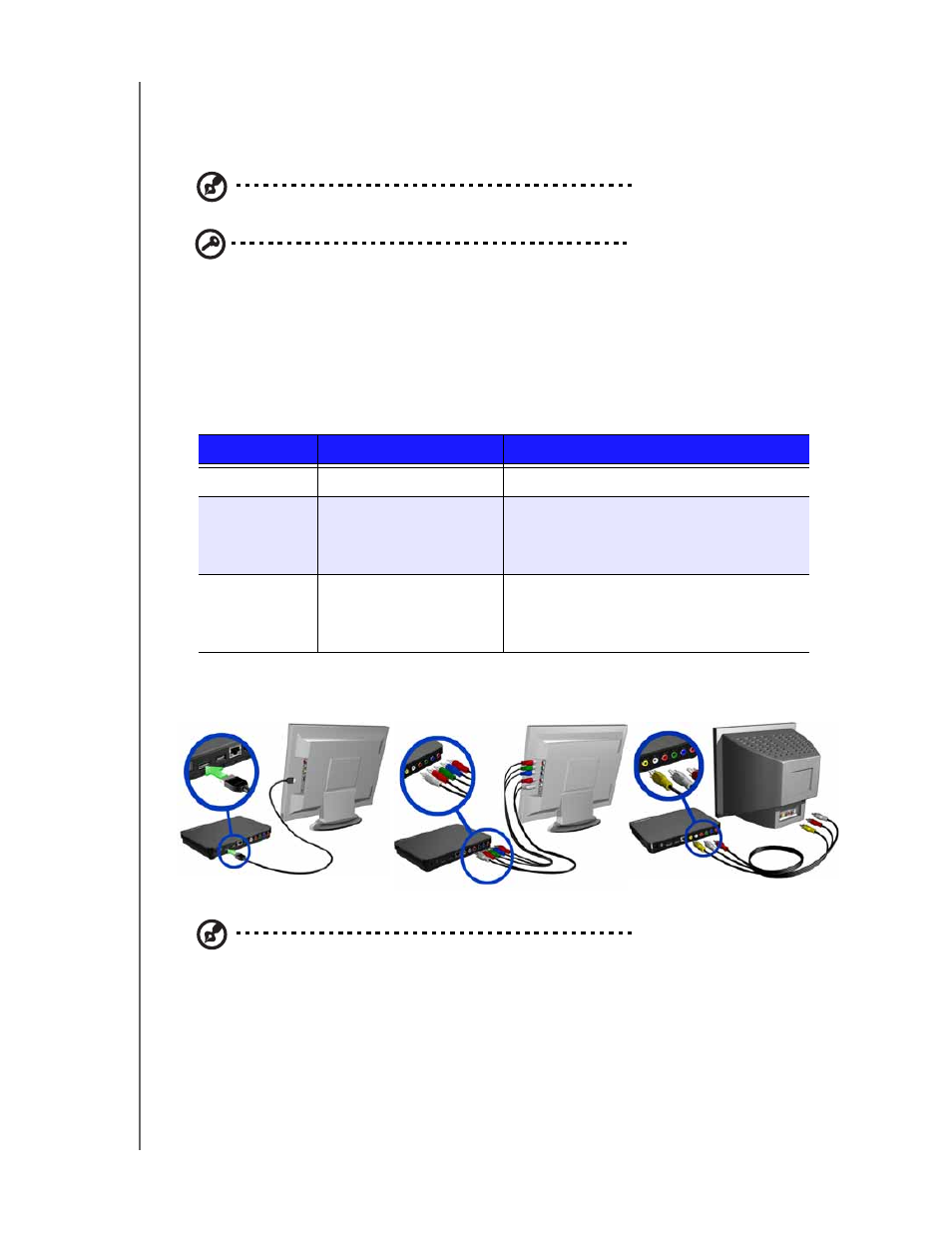

Le seguenti illustrazioni mostrano le connessioni dei cavi supportate dal centro
multimediale. La connessione standard fa uso dei cavi AV compositi/mini in dotazione.
Nota: cavi HDMI ed S/PDIF (fibra ottica) in vendita separatamente.
Importante: configurare le impostazioni audio/video del centro multimediale
in base al tipo di connessione selezionato. Per maggiori informazioni su
queste impostazioni V. “Uscita audio/video” a pagina 176.
Scelta della connessione ottimale
La qualità dell'immagine riprodotta dal televisore dipende dalla qualità
dell'apparecchio e dalla connessione al centro multimediale.
Nota: i cavi HDMI, component e composito non sono in dotazione.
Connessione Qualità Connettori
HDMI Massima (fino a 1080p) Connettore specializzato ad alta definizione
Component Migliore (fino a 1080p) • Verde = Y
• Blu = Pb
• Rosso = Pr
Composito Buona (480i/576i) • Giallo = video
• Rosso = audio destro
• Bianco = audio sinistro
Composito (definizione standard) Component (alta definizione) HDMI (alta definizione)
