Pagina 14

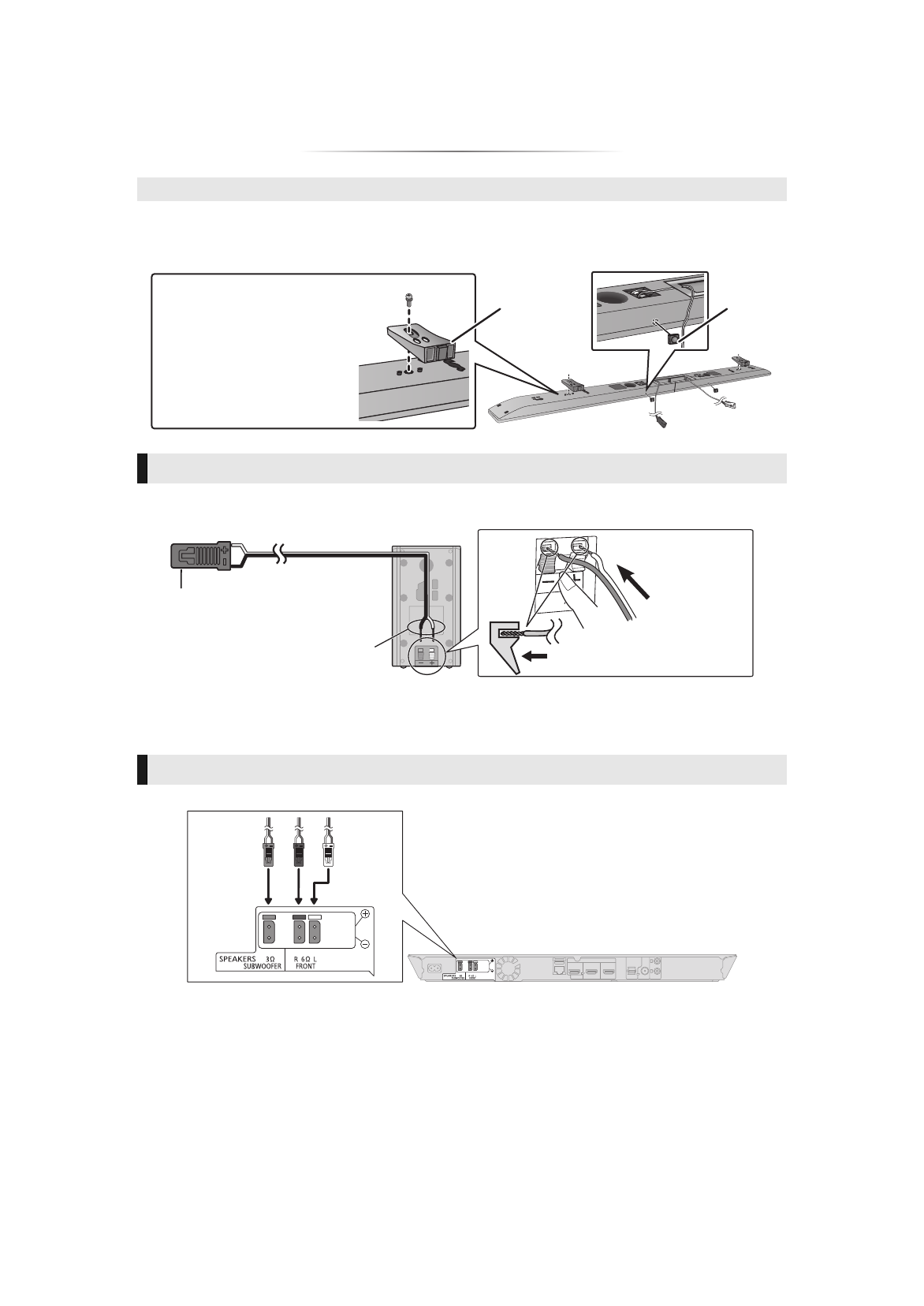

- 14 -
1
Montare i diffusori seguendo i passaggi 1 e 2 di “Posizionare i diffusori utilizzando i supporti delle
gambe” (
13).
2
Fissare le gambe di supporto e i piedi dei diffusori.
Collegare i cavi dei diffusori ai diffusori.
es.
[BTT100]
Diffusore anteriore
FASE 3: Collegamenti
Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relativo manuale di istruzioni.
Non collegare il cavo di alimentazione CA fino a quando non sono stati completati tutti gli altri collegamenti.
Collegare i cavi dei diffusori ai terminali dello stesso colore.
Posizionare i diffusori utilizzando le gambe di supporto e i piedi dei diffusori
Allineare le parti sporgenti sul
diffusore con la gamba di
supporto.
Stringere la vite (in dotazione).
Gamba di
supporto
Piede
altoparlante
Collegamento dei cavi degli altoparlanti
Premere
r
: Bianco
s
: Linea blu
Connettore
Indicatore diffusore
Collegamento diffusore
