Per cominciare
- 10 -
1 Interruttore standby/accensione ( Í /I ) ( > 18)
Premere per disporre l’unità da accesa alla modalità
standby o viceversa. Nella modalità standby, l’unità
continua a consumare una piccola quantità di
corrente.
2 Apre o chiude il vassoio del disco ( > 20)
3 Regola il volume dell’unità principale
4 Vassoio disco
5 [BTT230] [BTT200]
Stop ( > 23)
6 [BTT230] [BTT200]
Avvia la riproduzione ( > 23)
7 Slot per scheda SD ( > 20)
8 Porta USB ( > 20, 26)
9 Sensore del segnale del telecomando
Distanza massima: circa 7 m.
Angolazione: Circa 20
e in alto e in basso, 30 e a
sinistra e a destra
10 Display
11
[BTT230] [BTT200]
Collega l’iPod/iPhone ( > 26)
1 Terminale AC IN ( > 17)
2 Terminali per gli altoparlanti ( > 14)
3 Ventola di raffreddamento
4 Porta LAN ( > 17)
5 Porta USB ( > 17, 30)
6 Terminale HDMI AV OUT (ARC) ( > 15, 16)
7 [BTT230] [BTT200]
Terminale HDMI1 IN (CABLE/SAT) ( > 16)
8 [BTT230] [BTT200]
Terminale HDMI2 IN ( > 16)
9 Terminale DIGITAL AUDIO IN ( > 15, 16)
10 Terminale antenna radio FM ( > 15)
11 Terminale AUX ( > 15)

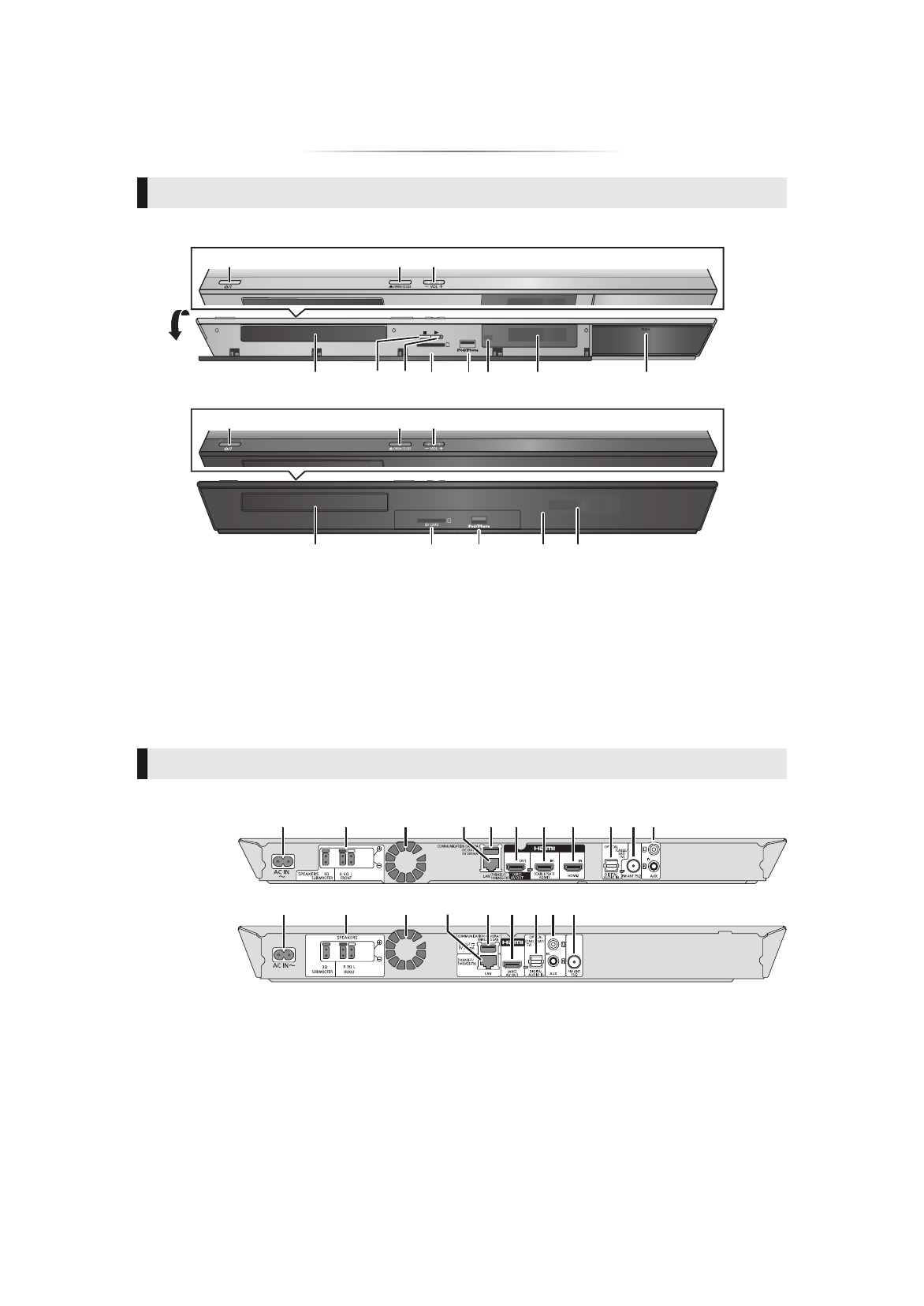

Unità principale (Parte anteriore)
SD CARD
4 5 7 6 11 9 10
1 2 3
1 2 3
8
4 7 9 10 8
[BTT230] [BTT200]
[BTT100]
Unità principale (Parte posteriore)
1 2 3 4 5 6 7 11 8 9 10
1 2 3 4 5 6 11 9 10
es. [BTT230]
[BTT100]
