2 / INSTALLAZIONE DELLA VOSTRA LAVASTOVIGLIE IT

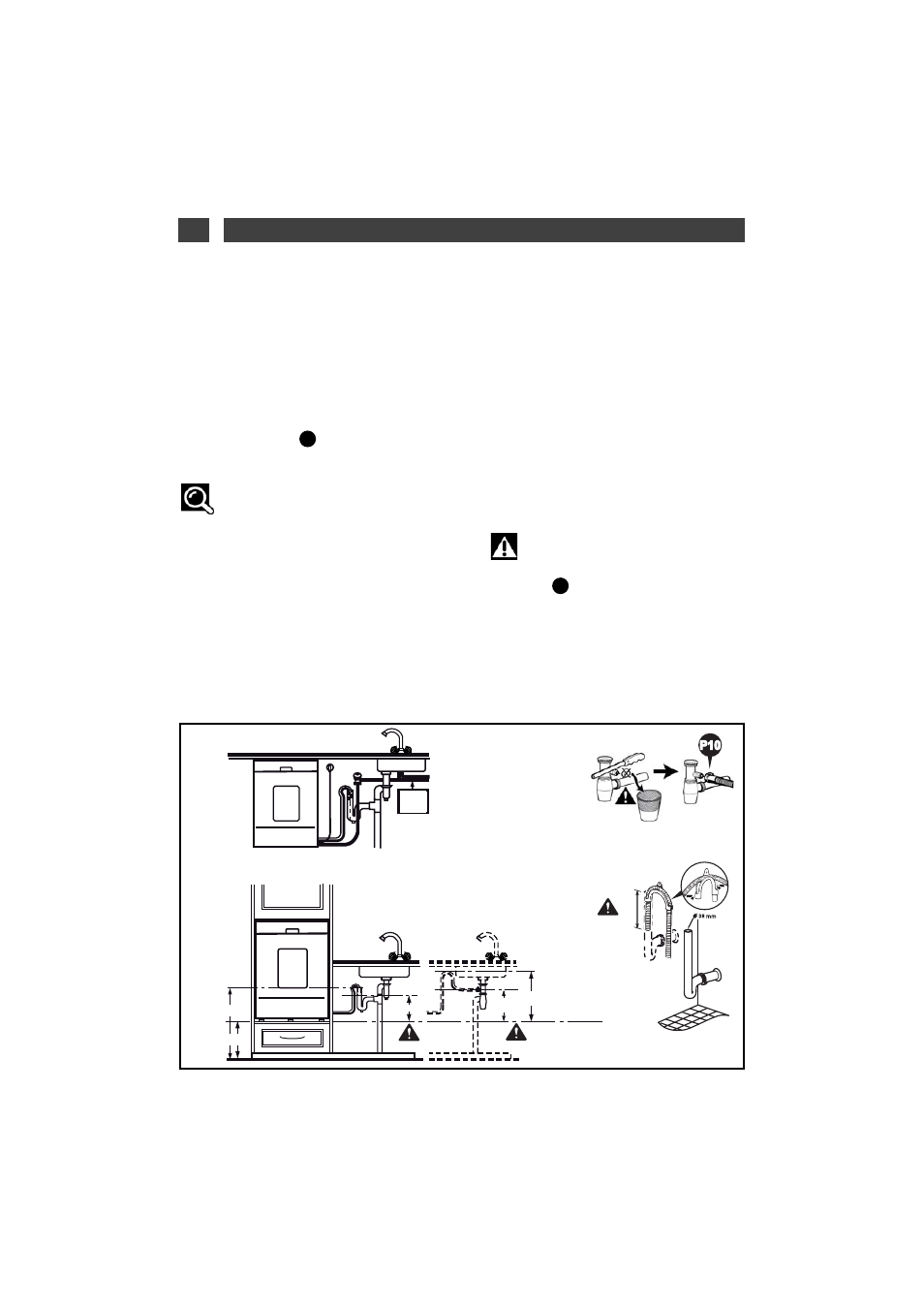

• ELIMINAZIONE DELLE ACQUE DI SCARICO • ELIMINAZIONE DELLE ACQUE DI SCARICO: FIG. 2
Potete collegare l’estremità del tubo di scarico o :
- Su un sifone aerato.
- Su un sifone ad s.
Al momento di un collegamento su un sifone,
dovete togliere l’otturatore del sifone. Accoppiate
poi il manicotto in gomma a fondo. Aggiungete un
collare di serraggio .
Consiglio :
Fate in modo di sostenere bene il tubo di
scarico per mezzo di un connettore per evitare
qualsiasi allagamento.
Il collegamento per l’eliminazione deve trovarsi
ad un’altezza compresa tra 0,40 m (minimo) e
0,90 m (massimo) dal pavimento.
Attenzione a rispettare la dimensione massima
di innesto del tubo di scarico nel tubo del sifone.
P10
Potete, se necessario, aumentare la lun-
ghezza del vostro tubo di scarico (3 m
massimo). In questo caso verificate che lo
scarico sia corretto. Il tubo deve poggiare
al suolo e salire in verticale solo in prossi-
mità del sistema di scarico.
Per gli apparecchi installati in colonna il sis-
tema di scarico non deve superare la parte
superiore della lavastoviglie e situarsi a 20
cm minimo rispetto alla parte inferiore
dell’apparecchio.
Importante :
Al momento dell’installazione del
tubo, tirate progressivamente per non
piegarlo . Evitate ogni piegatura o
strozzatura che potrebbe impedire o ral-
lentare lo scorrimento dell’acqua.
B
15 cm
maxi
0 - 40 cm
20 cm mini
5 cm
mini
25 cm
mini
90 cm maxi
+
65°C max
1-10 bars
> 1l/min
Fig. 2
