56
2 / INSTALLAZIONE DELLA VOSTRA LAVASTOVIGLIE IT
B J
P =

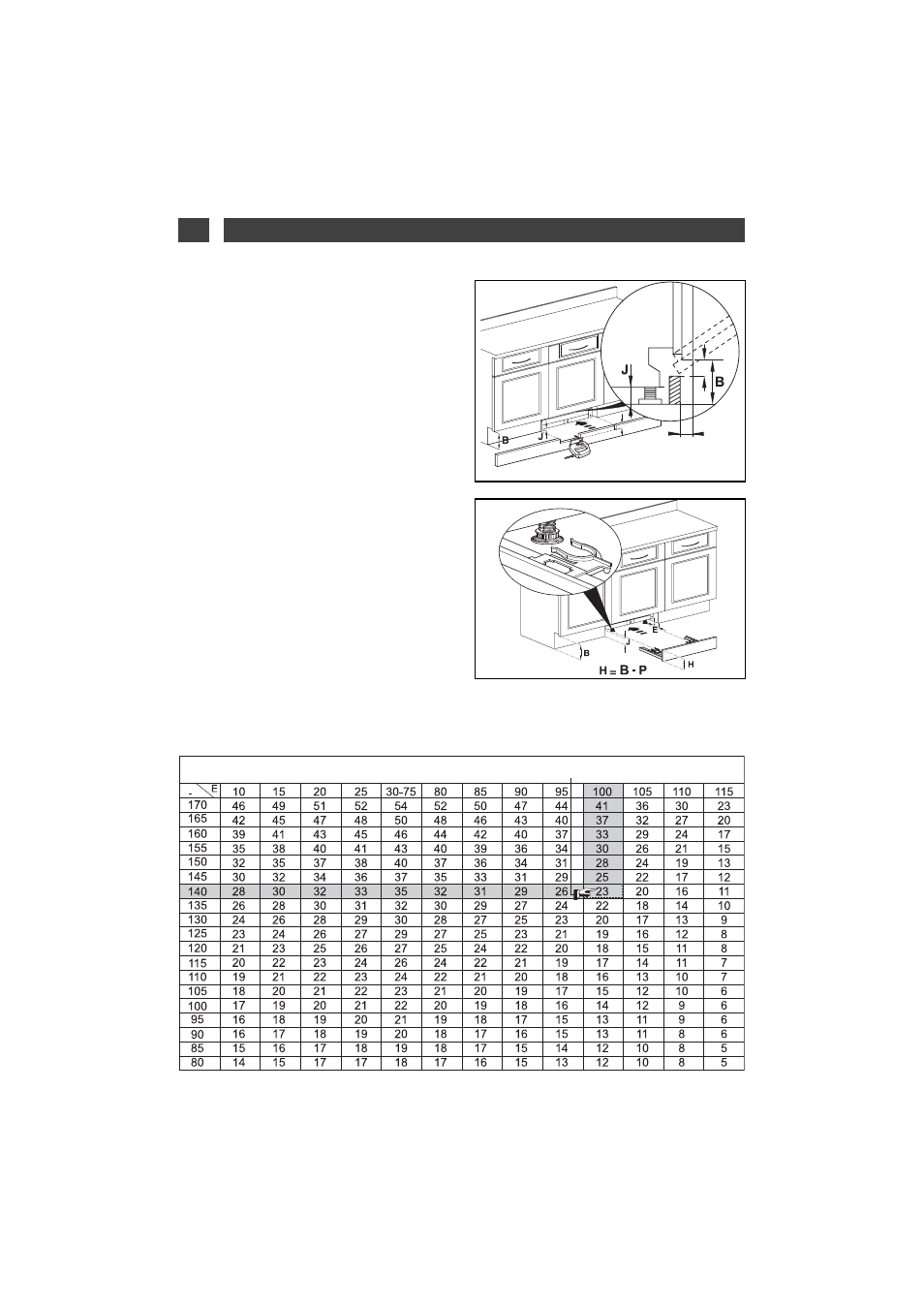

Fig. 10.2
P
P
E
Fig. 10.1
• RIMONTAGGIO DELLO
ZOCCOLINO
Rimontate lo zoccolino tagliandolo se neces-
sario seguendo una quota P (vedere tabella e
Fig. 10.1)
Calcolo della quota P (Tabella nell’ultima
pagina):
- Riprendere la quota B della Fig. 5.1, misurate
il gioco J tra il pavimento e la parte inferiore
della lavastoviglie. Calcolate B – J.
- Misurate la quota di profondità dello zocco-
lino E (Fig. 10.1) tra lo zoccolino del mobile e
la facciata del mobile. Rilevate il valore P nella
tabella fornita da E e B – J
(es: Se E = 100, B – J = 140, allora P = 23).
- Su una larghezza di 600, tagliate lo zoccolino
su un’altezza del valore di P.
Nel caso di uno zoccolino specifico per la
lavastoviglie potete procurarvi presso il
Servizio Assistenza Clienti un kit (32X3252)
di fissaggio indipendente. In questo caso l’al-
tezza dello zoccolino sarà H = B – P (Fig.
10.2).
• TABELLA PER IL TAGLIO DELLO ZOCCOLINO
Altezza di taglio
