229

Appendice

Collegamenti connettori della morsettiera PM+

e ricevitore di telecomando centralizzato

Pin

Piedinatura

Significato

1

+5V

Tensione di controllo
potenza attiva

2

D_IN_1

Stadio 1
100%

3

D_IN_2

Stadio 2
60%

4

D_IN_3

Stadio 3
30%

5

D_IN_4

Stadio 4
0%

6

+5V

Tensione di controllo
potenza reattiva (inuti-
lizzata)

Configurazione nel menu Browser

Riduzione della potenza attiva telecomandata nel menu

Configurazione | Funzioni speciali | Gestione

smart grid | Potenza attiva

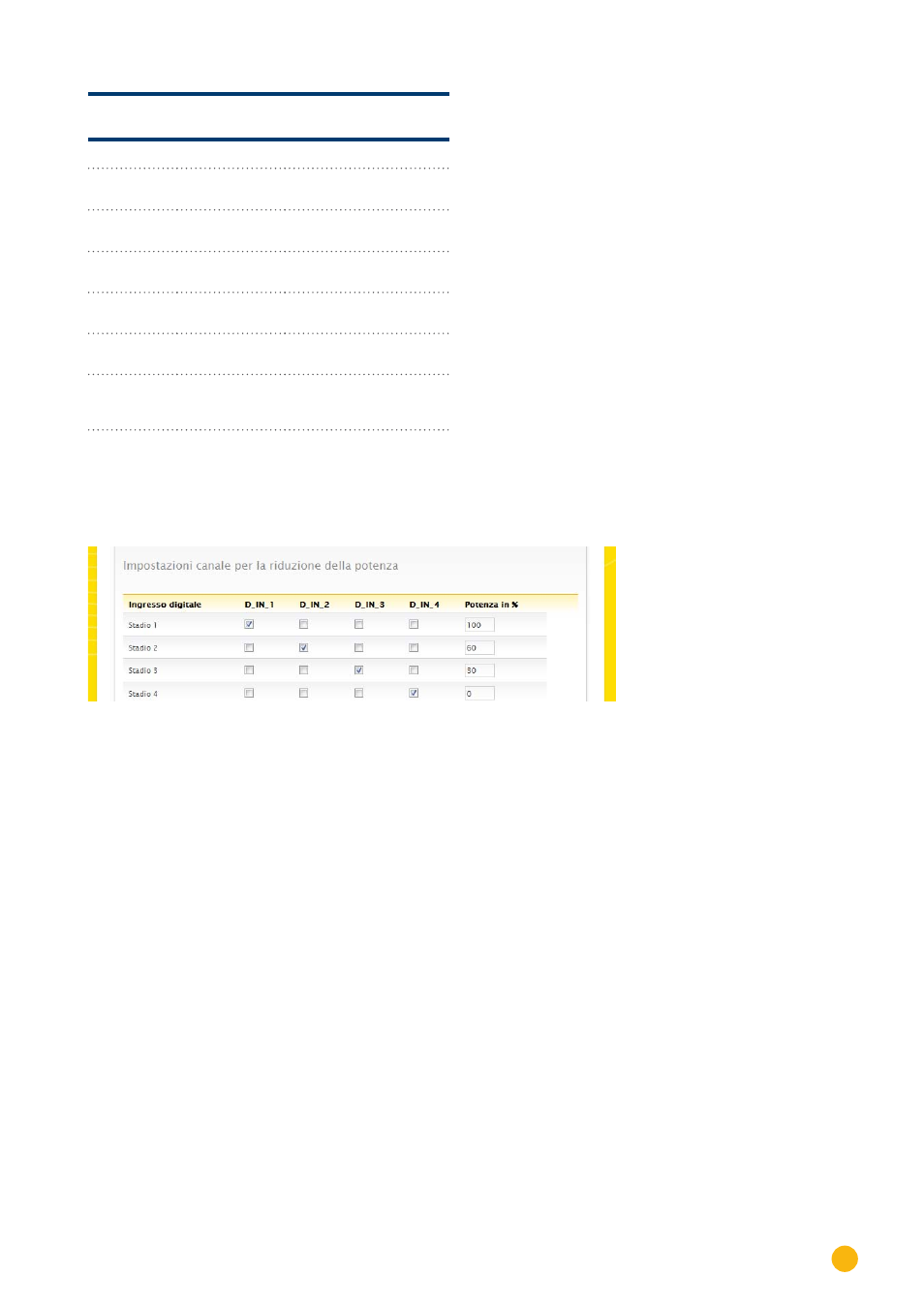

Fig. 92: Impostazioni del canale riduzione della potenza attiva - Esempio 4
