228
Appendice
32�4�4 Variante con 5 relè (incl� arresto d'emergenza)
Preimpostazioni
Segnali del ricevitore di telecomando
centralizzato
Stadio
K1
K2
K3
K4
K5
Potenza
1
On
Off
Off
Off
Off
100%
2
Off
On
Off
Off
Off
60%
3
Off
Off
On
Off
Off
30%
4
Off
Off
Off
On
Off
0%
5
On
Arresto d'e-
mergenza
Il relè viene eccitato in modo permanente per il rispettivo stadio (stato), solo un relè è sempre eccitato.
Cablaggio

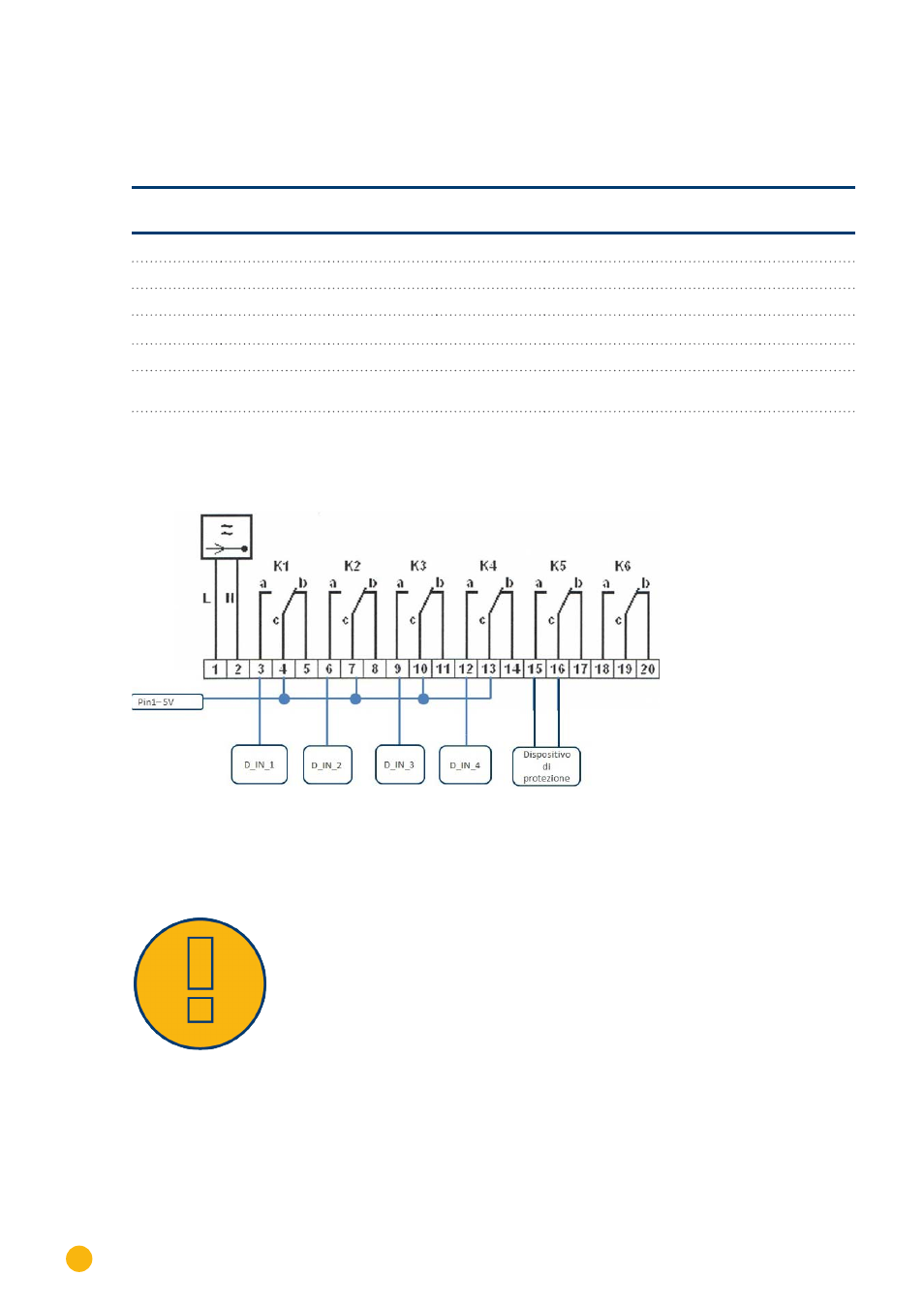

Fig. 91: Cablaggio ricevitore di telecomando centralizzato con 5 relè - Esempio 4
ATTENZIO-
NE
Comandi di arresto d'emergenza non devono essere elaborati mediante il Solar-Log™.
Questi comandi devono agire direttamente sui relativi dispositivi di protezione, per es.
interruttore di accoppiamento, protezione NA,....
