JE souHaitE créEr un conduit dans ma maison
a
JE disposE d’unE arrivéE d’air indEpEndantE
il est impératif de prévoir une entrée d’air :
• soit par une grille de 200 cm
2 non obturable,
• soit par un trou dans le mur canalisé par un tuyau d’arrivée d’air de maximum
50 cm de longeur et de 50 mm de diamètre et relié à votre poêle
les conduits de raccordement doivent respecter les distances de sécurité par
rapport aux matériaux combustibles (normes dtu 24.1).
les conduits de raccordement de classes de températures supérieures ou égales
à t200 doivent être installés à une distance de 3 fois le diamètre nominal du
conduit par rapport aux parois ou plafonds en matériaux combustibles. Cet-
te distance peut être réduite à 1,5 fois le diamètre nominal, si une protection
contre le rayonnement créant un vide d’air est installée entre le conduit de
raccordement et les matériaux combustibles voisins. Cette protection doit être
fabriquée dans un matériau non combustible et doit créer un vide d’air.

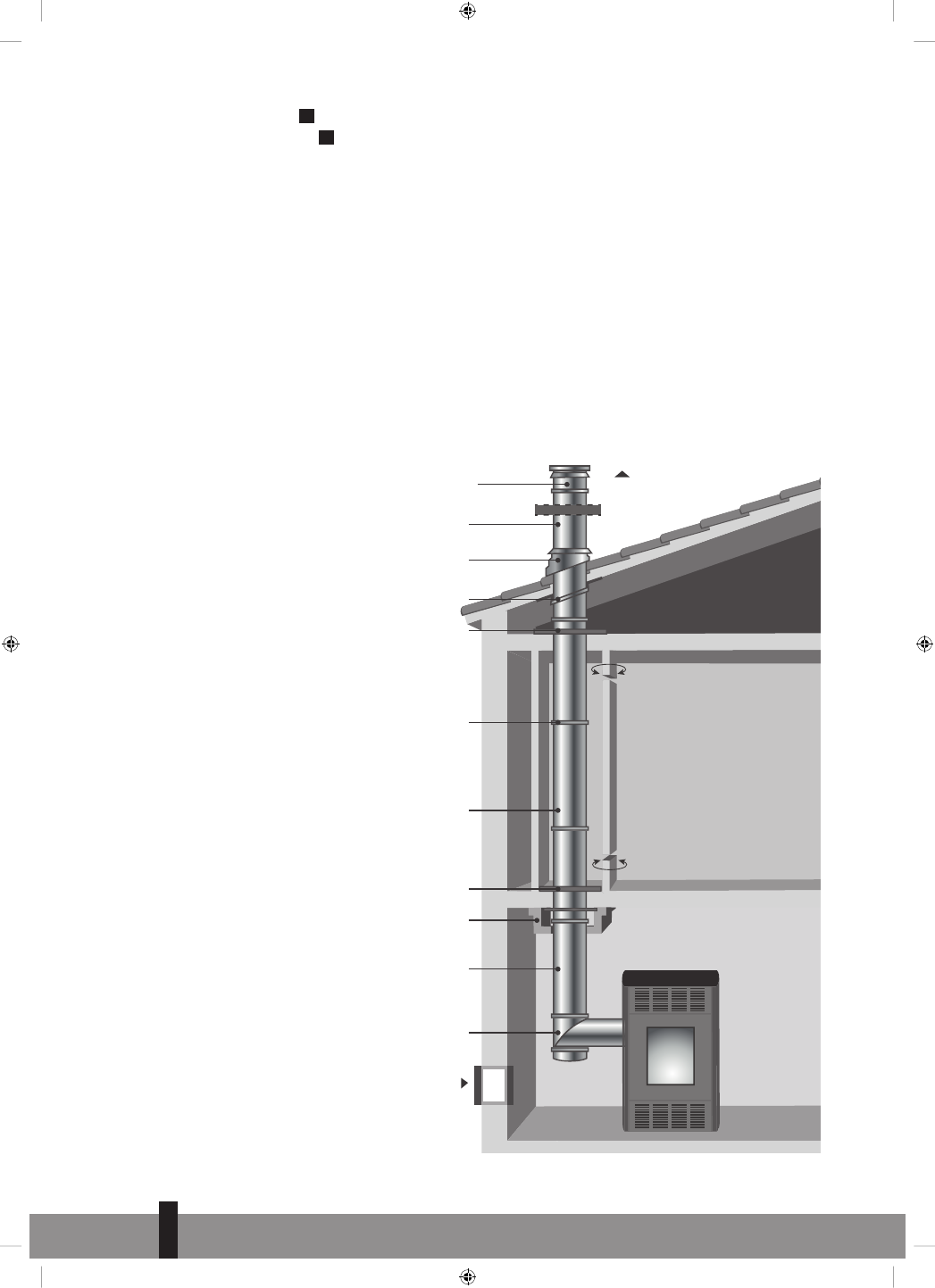

Terminal vertical
Solin avec larmier
Support au toit
Collier de soutien
Bride de sécurité
Elément droit
concentrique
Elément droit concentrique
Collier de soutien
Cache de propreté conduit
Elément droit simple paroi
Té 90° + Tampon
Adaptateur*
* Prévoir un adaptateur
selon la buse du poêle
Arrivée d’air
Ventilation
Ventilation
Coffrage avec ventilations
haute et basse
en partie habitable
40 cm au dessus du point
le plus haut du toit
