2.

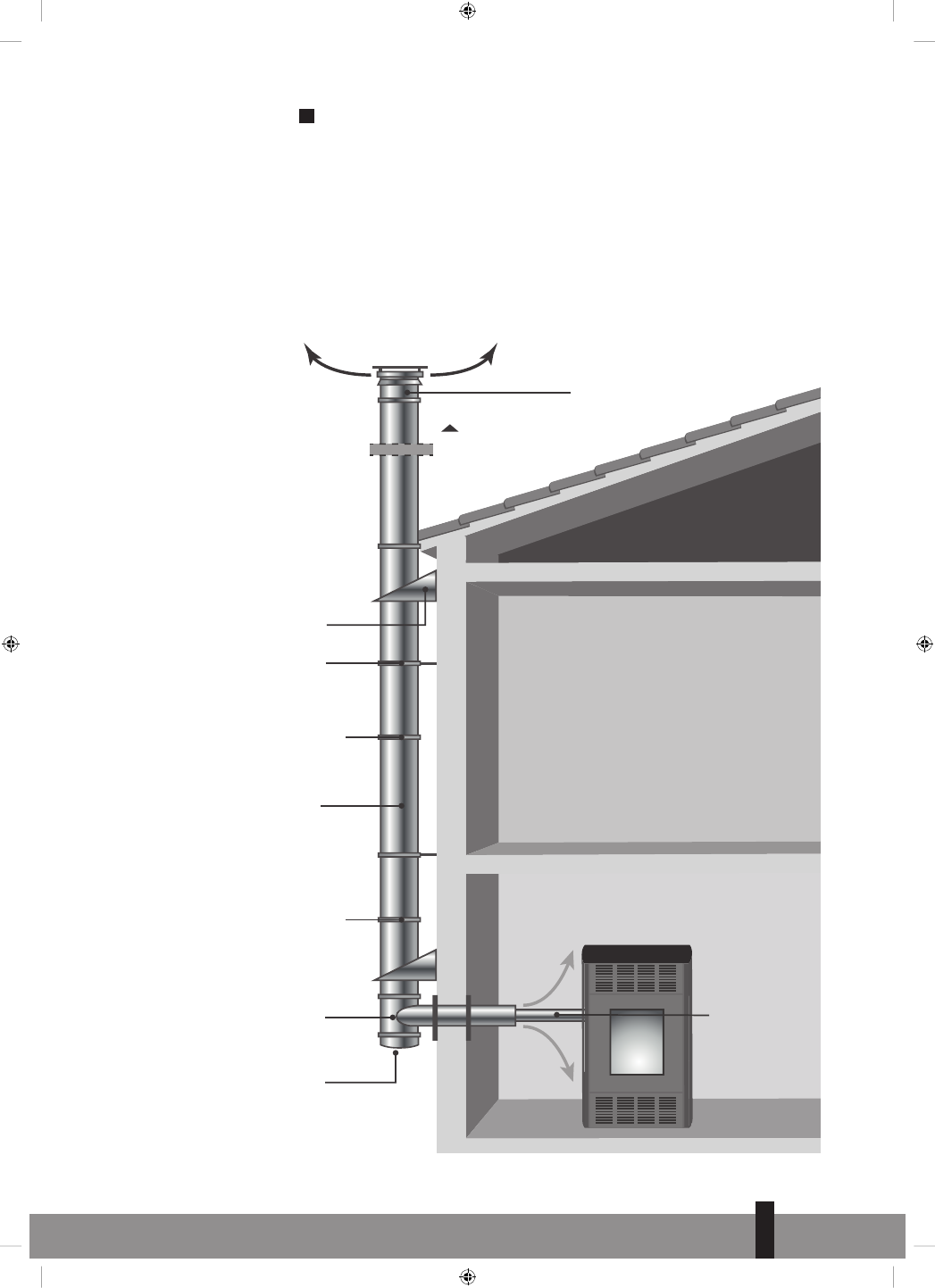

JE souHaitE fairE passEr LEs tuyauX à L’EXtériEur
il est obligatoire d’utiliser des tuyaux isolés afin d’éviter toute condensation et
rendre inefficace l’évacuation des fumées.
il est également impératif de prévoir une entrée d’air :
•
soit par une grille de 200 cm 2 non obturable,
• soit par un trou dans le mur canalisé par un tuyau d’arrivée d’air de maximum
50 cm de longeur et de 50 mm de diamètre et relié à votre poêle
Air frais
Té 90° concentrique
avec double piquage
Tampon percé
pour isolation air
Bride murale
Support mural
Bride de sécurité
Élément droit
concentrique
Bride de sécurité
Élément droit
simple paroi
Terminal vertical
Fumées
40 cm au dessus du point
le plus haut du toit
