Advanced Contact Technology
www.multi-contact.com 3 / 8
2
3
4
1
ill. 2
ill. 1
Utensili di montaggio
(solo per montaggio dei contatti
pilota)
Tools required
(only for pilot contact assembly)
(ill. 3)
Punta Ø 6,4 mm (per alloggiamenti di
contatti pilota)
(ill. 3)
Drill Ø 6,4 mm (for pilot contact
housin g)�
(ill. 4)
Botador Ø 5 mm max.
(ill. 4)
Punch Ø 5 mm max.
Pos.
Tipo
Type
N. d’ordine
Order No.
Ø nom. boccola
Nom.-Ø socket
Descrizione
Designation
mm
1 ME-WZ-1,5/2 18.3003 1,5/2
Attrezzo per il montaggio (connettore femmina)
Insertion tool (socket)
2 MBA-WZ-2 18.3008 2
Attrezzo per lo smontaggio (connettore maschio)
Extraction tool (socket)
Pos.
Tipo
Type
N. d’ordine
Order No.
Sezione conduttore
Conductor cross-section
Descrizione
Designation
mm²

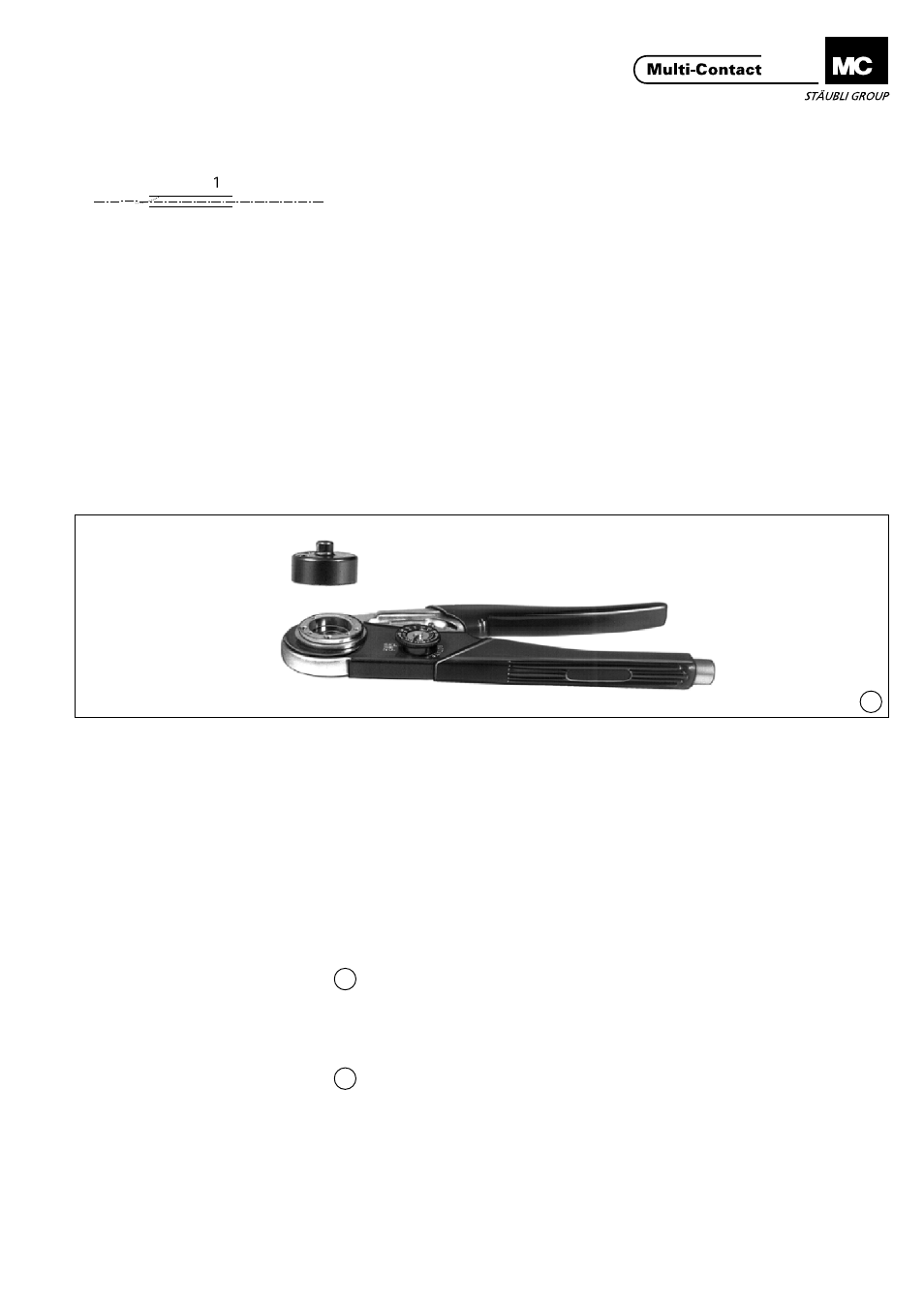

a M-CZ 18.3800 -
Pinza
Crimping pliers
2 MES-CZ-1,5/2 18.3802 0,5-1,5
Inserto
Insert
