MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
PICASSO pag. 9
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata
3.3. FASE 2 – PREPARAZIONE CONTROPARETE
Prima di procedere con il montaggio del rivestimento Picasso è necessario realizzare la controparete: a riguardo
si consideri una distanza esterna dal termocamino di circa 27-30 mm. Tale misura deve essere verificata in
funzione degli elementi 1 (Struttura in Acciaio), 2 (Cornice Laterale sx) e 3 (Cornice Laterale dx).
Praticare un’apertura nella parte frontale di H=1200 mm e L=850 mm; armare la controparete con montanti in
metallo posizionati a filo foro in direzione verticale ed in appoggio al pavimento. Per una maggior sicurezza si
possono utilizzare n.°1+1 montanti per lato.
Forare la controparete in corrispondenza delle barre filettate M6 presenti nella parte posteriore di ciascun

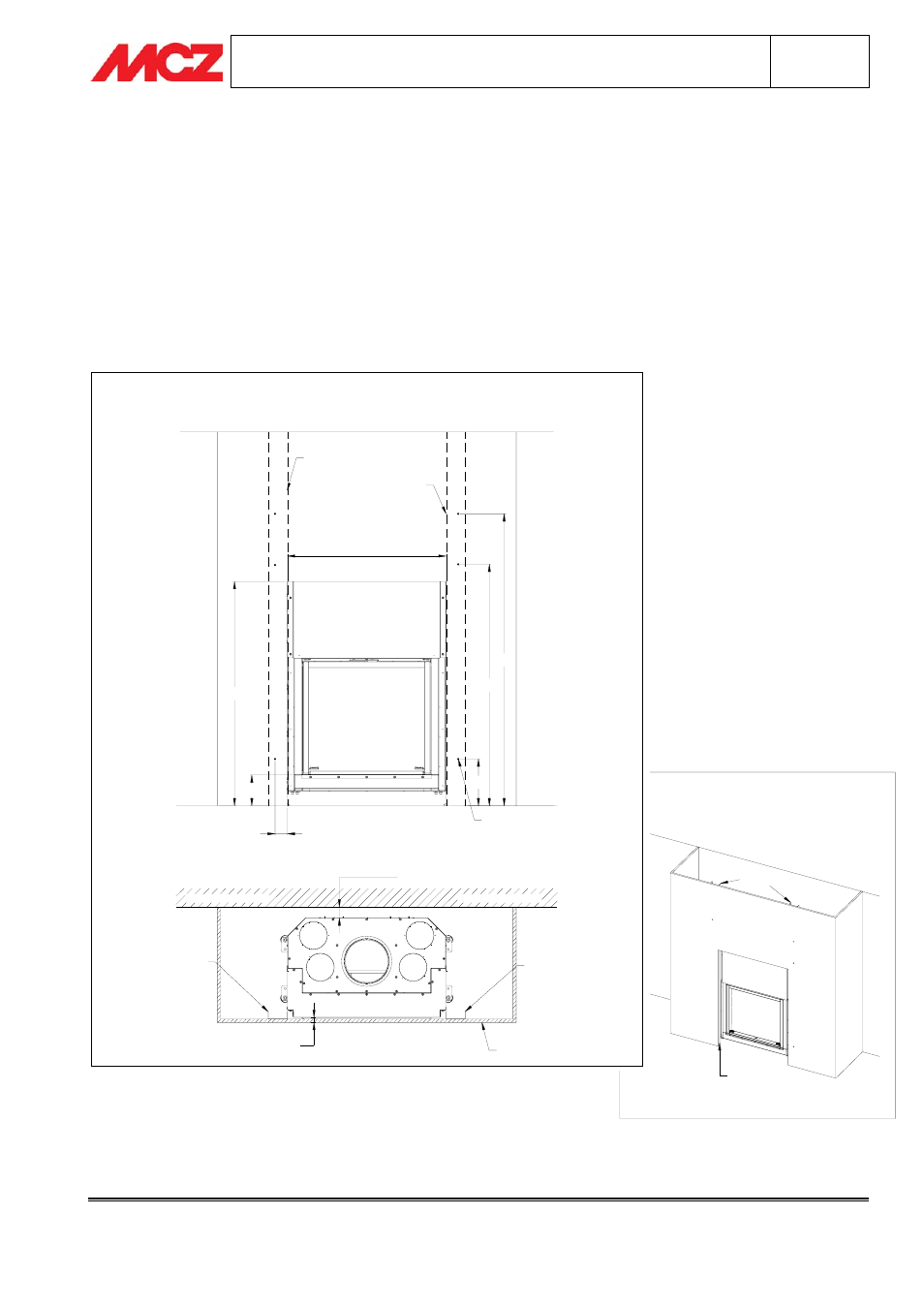

componente in marmo. Sono necessari n.°6 fori posizionati come da figura sottostante
N.B. Le quote riportate in figura sono indicative e devono essere verificate in loco
165
1200
65
850
1562
1292
250
MONTANTE
MONTANTE
FORI DA REALIZZARE
SULLA CONTROPARETE
PER FISSAGGIO PICASSO
DISTANZA DI
SICUREZZA
27
MONTANTE
MONTANTE
CONTROPARETE
MURO PERIMETRALE MURO PERIMETRALE
MONTANTE
MONTANTE
A FILO FORO
