MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
PICASSO pag. 14
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. –
Riproduzione vietata

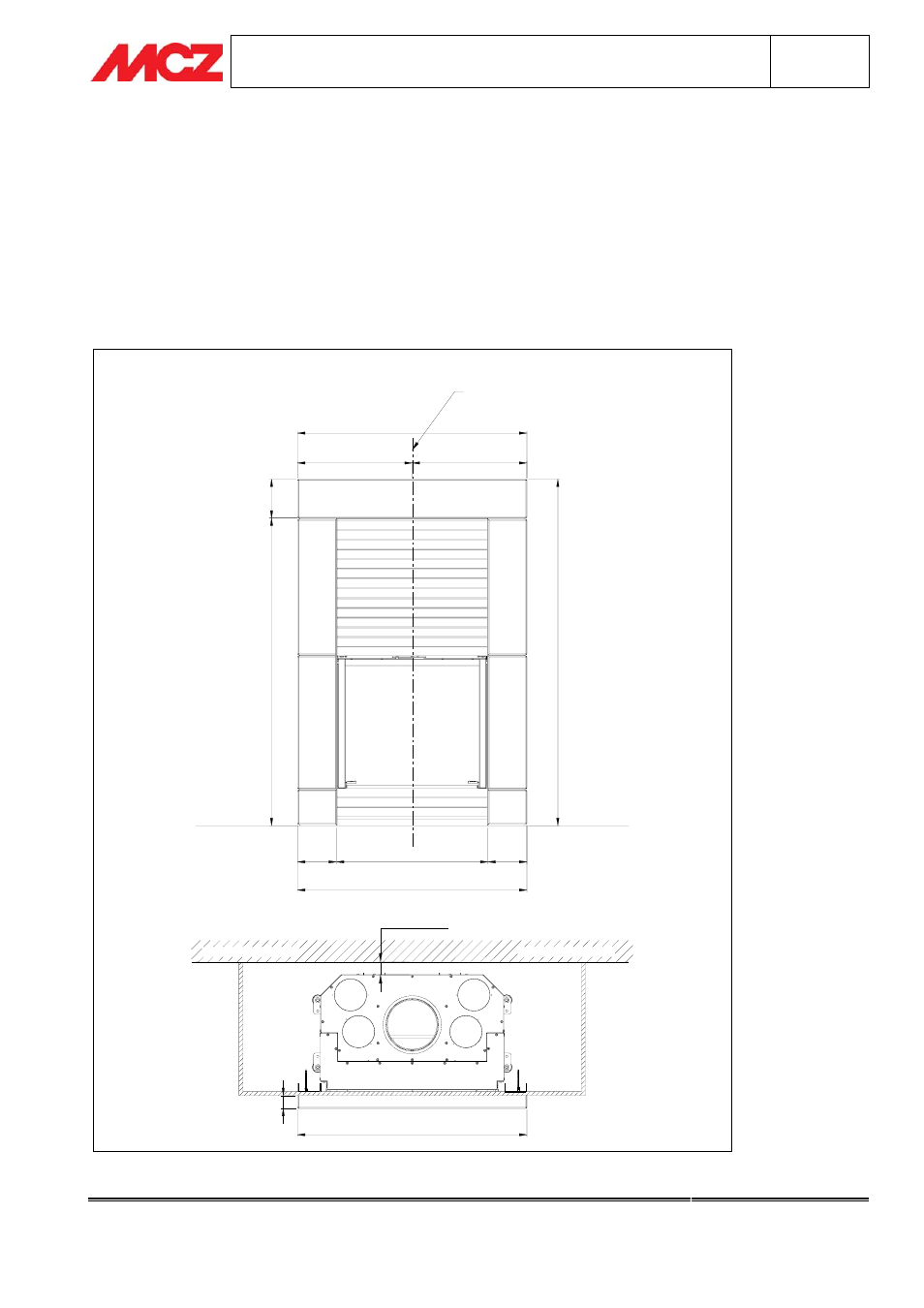

3.6. FASE 5 - MONTAGGIO CORNICE SUPERIORE (elemento 4)
Posizionare la Cornice Superiore (elemento 4) in appoggio alle cornici laterali con le quali deve risultare
perfettamente a filo. Forare (qualora non fosse già stato fatto nella fase 2) in corrispondenza delle barre filettate
M6 presenti nella parte posteriore della Cornice Superiore e fissarla utilizzando la viteria in dotazione, rosette e
dadi: per una maggiore sicurezza, si consiglia di impiegare n.°2 dadi per ciascuna barra filettata (dado e
controdado).
Assicurarsi che il rivestimento a fine montaggio sia ben aderente alla parete, a livello e a squadra con
controparete e pavimento.
ASSE RIVESTIMENTO=
ASSE TERMOCAMINO
180 700 180
1060
180
14
22
16
02
1060
= =
MURO PERIMETRALE
DISTANZA DI
SICUREZZA
MURO PERIMETRALE
60
1060
