3.8. FASE 7 - MONTAGGIO PROFILO FRONTALE (elemento 6)

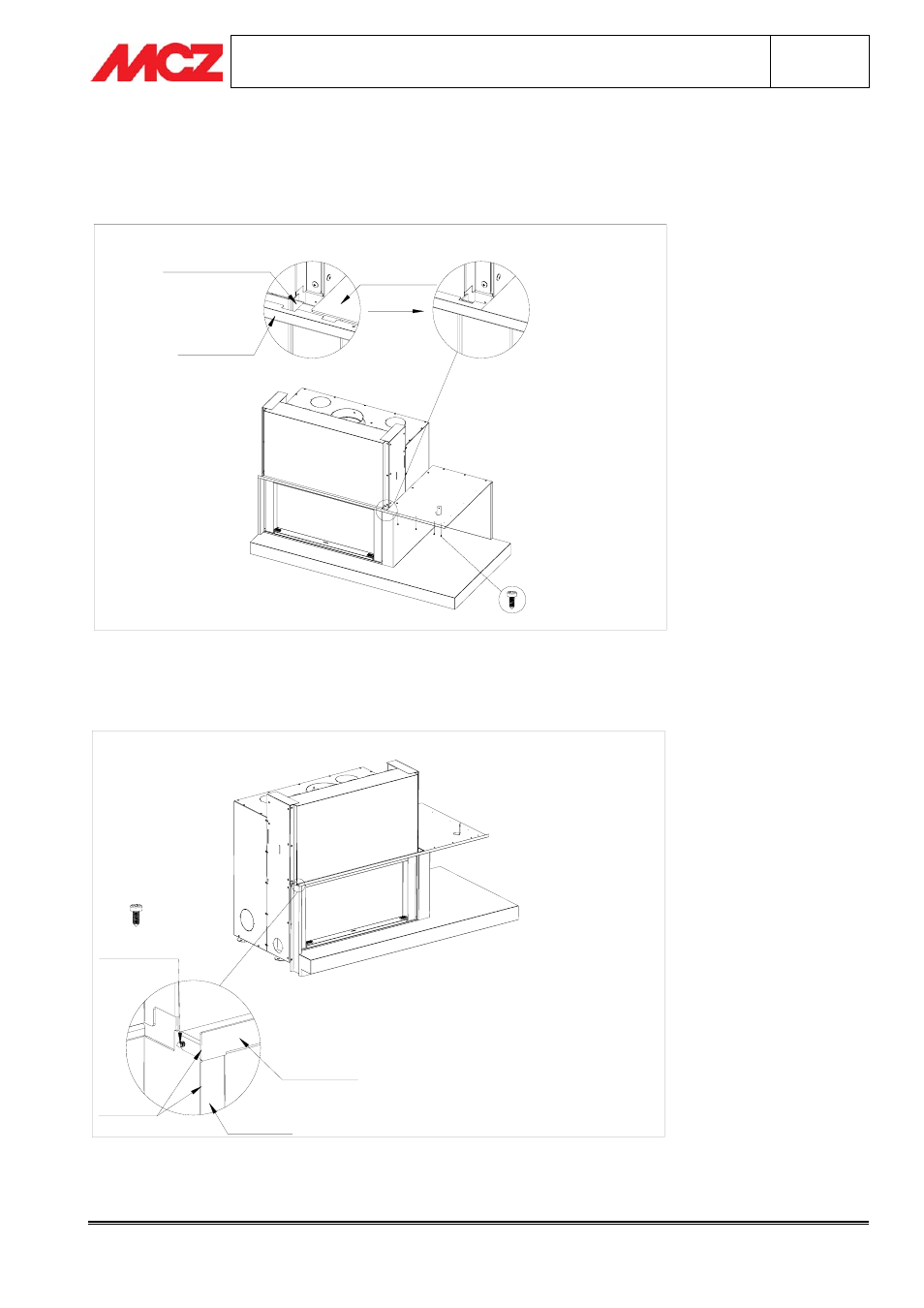

Il Profilo Frontale viene fissato al Cappello e al Profilo Parete; esso, inoltre, presenta un’apposita sagomatura ad
incastro in corrispondenza della Spalla Termocamino (elemento 2) che guida e facilita il montaggio.
PROFILO
FRONTALE
CAPPELLO
SPALLA
TERMOCAMINO
(RIVESTIMENTO)
Si consiglia di assemblare prima il Profilo Frontale al Cappello utilizzando n.°4 Viti PH-AB 3.5x9.5 e,
successivamente, fissare il Profilo Frontale con il Profilo Parete.
PROFILO
FRONTALE
PROFILO
PARETE
A FILO
VITE PH-AB
3.5X9.5
A montaggio ultimato, il profilo Frontale deve risultare ben saldo alla struttura.
