MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MODIGLIANI pag. 12
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

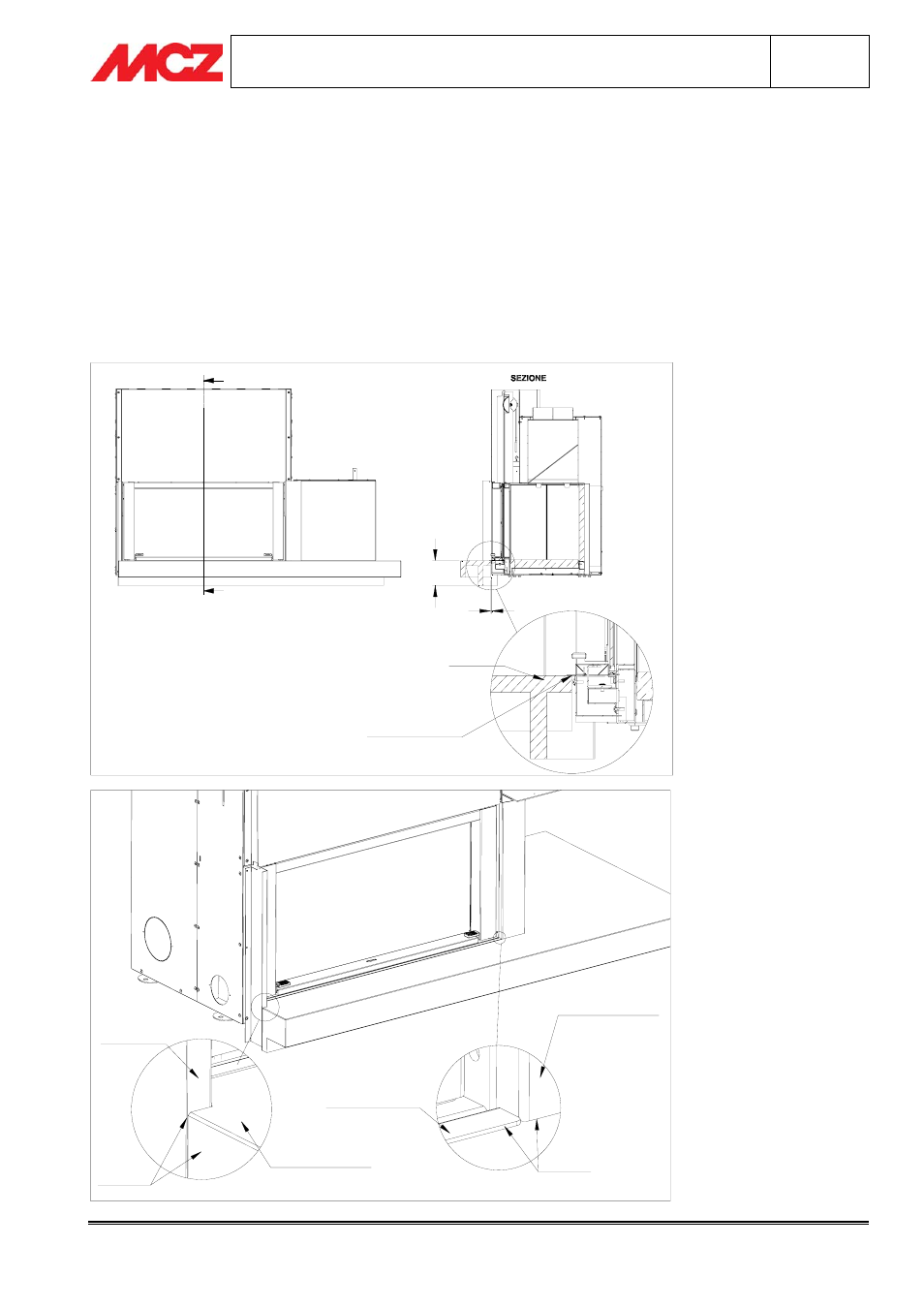

3.7. FASE 6 - POSIZIONAMENTO PIANO FUOCO-MONOBLOCCO
FORMA98/FORMA120
Avvicinare il Piano Fuoco (completo di Spalla Termocamino, Spalla Parete e Cappello) al monoblocco Forma98
(Forma120). Posizionare il piano in marmo in modo che risulti:
- H Ö sotto il profilo copribordo (se necessario, alzare o abbassare il termocamino agendo sui piedini);
- P Ö in appoggio alla parete posteriore;
- L Ö in aderenza al Profilo Parete (il Piano Fuoco è appositamente sagomato per accostarsi al Profilo
Parete).
Assicurasi che il rivestimento ed il monoblocco siano a squadra e a livello con pareti e pavimento.
5-6
PIANO
FUOCO
PROFILO
COPRIBORDO
150
SPALLA
RIVESTIMENTO
PROFILO
COPRIBORDO
A FILO
A FILO
PIANO FUOCO
RIVESTIMENTO
PROFILO
PARETE
