MANUALE D’INSTALLAZIONE E UTILIZZO
Capitolo 3
MAGRITTE
pag.
7
Capitolo 3
Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata
3. MONTAGGIO RIVESTIMENTO MAGRITTE
Il montaggio del rivestimento Magritte non presenta particolari difficoltà , tuttavia è consigliabile eseguire le varie
fasi di montaggio con una certa cura: si consiglia di montare il rivestimento in contemporanea al termocamino
Forma, al fine di poter avere continui riscontri sulla bontà dell’operazione in corso.

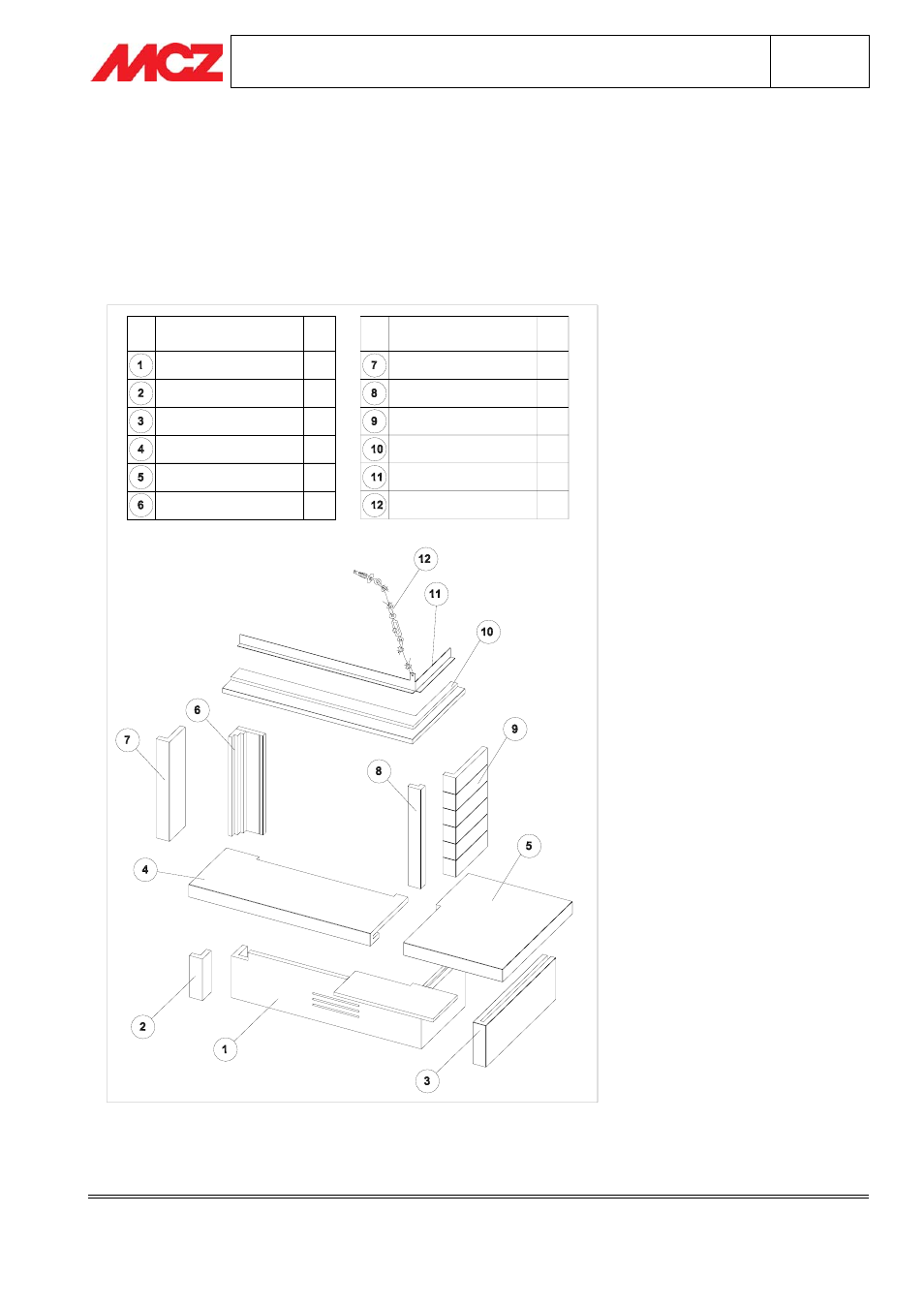

3.1. COMPONENTI RIVESTIMENTO MAGRITTE
COMPONENTE
1
ALZATA CENTRALE
ALZATA LATERALE SX
ALZATA PANCA
N.
1
1
1
PIANO FUOCO
PIANO PANCA
1
SPALLA INTERNA SX
1
TIRANTE
SUPPORTO VELETTA
VELETTA
1
1
1
SPALLA ESTERNA SX
SPALLA INTERNA DX
SPALLA ESTERNA DX
1
1
1
N.B. La versione per Forma98 non prevede l’elemento 2 (
Alzata Laterale Sx) e l’elemento 1 (Alzata
Centrale) si accosta alla parete (a filo, lateralmente, con gli elementi 4 -Piano Fuoco-, 7 -Spalla
Esterna Sx- e 10 –Veletta-).
